2. В геодезии понятие "Астрономическая система координат" похоже на геодезическую систему координат. Они различаются на величины уклонения отвесных линий. Обычно это 3-4 угловых секунды (но бывают и десятки секунд). То есть до сотен метров! Обе СК являются географическими системами координат. И геоцентрическими. Сравним: Если быстро, то Геодезическая широта - угол между нормалью к поверхности эллипсоида и экватором. Астрономическая широта - угол между направлением отвесной линии и экватором. Геодезическая долгота - угол между плоскостью нулевого меридиана и нормалью к эллипсоиду. Астрономическая долгота - угол между плоскостью начального меридиана и сечением, проходящим через отвесную линию. Уклонения отвесной линии обусловлено неравномерностями распределения масс в земной коре. Понятие "астрономическая СК" использовалось в расчетах по определению формы геоида. Название получила не потому, что она сильно нужна астрономам, а потому, что геодезист получал нужные данные с помощью астрономических наблюдений.

Географические координаты на карте определяют по рамкам листа (рис. 22), подписанным в углах, и залитым штрихам (минутным делениям). Например, на нашем рисунке западная рамка листа карты (меридиан) имеет долготу 14° 00', южная рамка (параллель) имеет широту 54°15'. Географические координаты даются через одну минуту на рамках карт масштабом от 1:10 000 до 1 : 200 000 и через 5 минут на рамках карт масштабом 1 : 500 000 и 1 : 1 000 000.

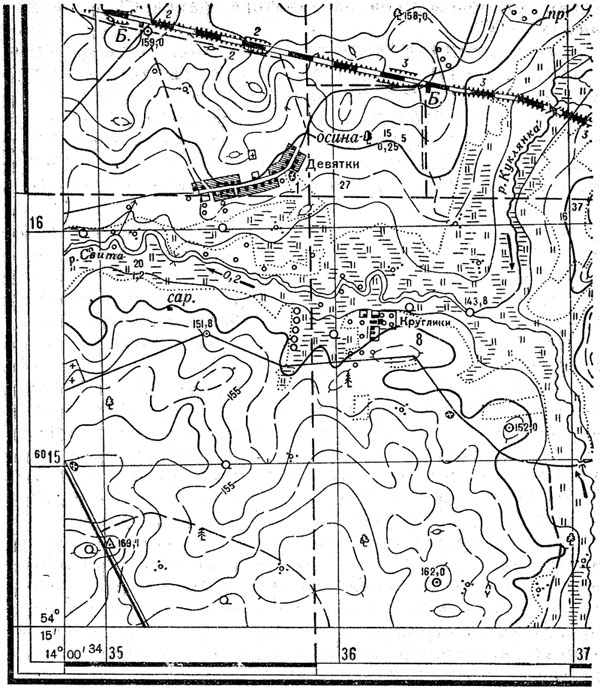

Рис. 22. Юго-западная часть листа карты масштаба 1 : 25 000

С 1960 г. на рамках карт масштабов от 1 : 25 000 до 1 : 100 000 минутное деление дополнительно разбито на шесть равных частей по 10".

Для определения географических координат точки на карте (например, точки Б на рис. 22) необходимо провести меридиан и параллель через концы ближайших к точке одноминутных делений рамки. В нашем примере проведенный меридиан имеет долготу 14° 01', а проведенная параллель имеет широту 54° 16'. Затем оценивают на глаз или измеряют доли минуты по долготе и широте до интересующей нас точки и добавляют их к основным отсчетам. В результате широта точки Б равна 54° 16', 3, долгота - 14° 01’, 4.

Географическими координатами обычно пользуются при определении положения точек, удаленных одна от другой на значительные расстояния.

4. Под плоскими прямоугольными координатами понимают линейные величины, характеризующие относительное положение точки на плоскости. Поясним сущность их на рис. 23.

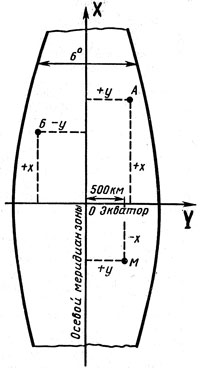

Рис. 23. Плоские прямоугольные координаты

Пусть на плоскости проведены две взаимно перпендикулярные линии, одна из которых проходит в вертикальном, а вторая (У) в горизонтальном направлении. Назовем эти линии осями координат, а точку их пересечения О - началом координат. Тогда положение любой точки на плоскости в данной системе координат относительно начала координат будет определяться кратчайшими расстояниями до нее от осей координат. Эти расстояния в виде прямых линий, перпендикулярных к одной из координатных осей и параллельных другой, являются координатами точек (х и у). Ось Х-ов принято также называть осью абцисс, а ось У-ов - осыо ординат. Из рис. 23 видно, что в зависимости от положения точки по отношению к осям координат ее абсцисса и ордината могут иметь положительные и отрицательные значения.

Поскольку земную поверхность, имеющую шарообразную форму, нельзя изобразить па плоскости без разрыва и искажений, ее условно разделили на 60 равных частей, ограниченных меридианами через 6° по долготе.' Счет их ведут от Гринвичского меридиана, который является западным для первой зоны. Эти части называют координатными зонами, для каждой из которых в любом масштабе изготовляют свои отдельные карты, состоящие из многих листов.

В каждой такой зоне осями координат являются: осью ординат, то есть осью У-ов - экватор, осыо абцисс, то есть осью Х-ов - осевой меридиан зоны. Пересечение осевого меридиана с экватором принято за начало координат. Таким образом, каждая зона имеет свои собственные оси и начало координат, то есть свою отдельную систему координат. Эта система называется системой плоских прямоугольных координат.

Система плоских прямоугольных координат в каждой зоне имеет вполне определенное географическое положение, поэтому она непосредственно связана с системой географических координат и с системами прямоугольных координат всех остальных зон.

Для простоты определения координат на плоскость (карту) наносят сетку квадратов, линии которой параллельны осям координат. Такую сетку принято называть координатной сеткой.

Если на каждую координатную зону отдельно нанести координатную сетку со сторонами квадратов в масштабе карты, то такая сетка будет являться графическим выражением плоской прямоугольной системы координат.

Счет координат х ведется от экватора к полюсам. Значения координат х к северу от экватора положительные, а к югу - отрицательные.

Счет координат у ведется от осевого меридиана. Значения координат у к востоку осевого меридиана имеют знак плюс, к западу - знак минус.

Очевидно, что для территории СССР, расположенной в северном полушарии, значения всех координат х будут положительными, а значения координат у могут быть как положительными, так и отрицательными, в зависимости от расположения точки по отношению к осевому меридиану зоны.

Для удобства пользования координатами, чтобы иметь только один положительный знак, ордината точки пересечения осевого меридиана зоны и экватора в СССР принята равной 500 км, а не нулю. В связи с этим все координаты у, идущие на восток от осевого меридиана, будут больше 500 км, а идущие на запад - меньше 500 км.

На листах топографических карт, как отмечалось выше, нанесена километровая или координатная сетка. Около каждой линии записаны их координаты (рис. 22). Так, надпись 6015 означает, что все точки, расположенные на горизонтальной линии (линии У-ов), находятся от экватора на расстоянии 6015 км. Надпись 3435 у вертикальной линии (линии Х-ов) показывает: 3 - номер зоны, а 435 - ординату линии в километрах, расположенную на западе от осевого меридиана зоны на 65 км (500 км - 435 км = 65 км). Если бы данная вертикальная линия обозначалась трехзначной цифрой больше 500, то это означало бы, что линия находится на востоке от осевого меридиана.

Последующие линии километровой сетки обозначены лишь двузначными числами, чтобы не было повторений.

Найдем в прямоугольных координатах положение точки, обозначенной на карте отметкой 151,8. Для этого надо измерить по перпендикулярам расстояние от этой Отметки до горизонтальной и вертикальной линий и полученные значения сложить с координатами линий.

Расстояния можно измерять с помощью измерителя или линейки, а также с помощью координатной мерки или координатомера.

При определении координат точки используется координатная мерка или координатомер того масштаба карты, по которой определяется местоположение этой точки.

После измерения расстояний от линий координатных сеток до определяемой точки запишем ее координаты:

Записанные в таком виде координаты точки называются сокращенными. Они показывают, в каком километровом квадрате находится данная точка и ее расстояния в метрах от координатных линий. Так можно показать положение точки лишь в пределах одной зоны, то есть аналогичные координаты могут характеризовать и другие точки, расположенные в разных зонах. Поэтому часто используются полные координаты, характеризующие положение только данной точки. Для точки - с отметкой 151,8 полными координатами будут:

Для определения координат точек по карте лучше всего пользоваться измерителем и поперечным масштабом.

Точность определения географических координат по картам масштабов 1 :25 000 - 1 : 200 000 составляет около 2 и 10" соответственно.

3. Для определения положения точек, кроме прямоугольных координат, широко применяют так называемые полярные координаты, особенно при ориентировании и целеуказании. Сущность полярных координат заключается в том, что положение точки характеризуется углом от какого-то направления, принятого за начальное, и дальностью от исходной точки до определяемой.

Вертикальные линии километровой сетки, как известно, в каждой координатной зоне параллельны своему осевому меридиану. Поэтому при склейке смежных листов двух соседних зон их километровые линии, располагаясь под углом одна к другой, не совпадают.

Как же быть в этом случае при определении координат точек карты с помощью километровой сетки?

На всех листах карт, располагающихся на   к востоку от западной границы каждой зоны, сделаны метки (между внешней и минутной рамками), которые обозначают продолжение линий координатной сетки соседней западной зоны. Эти метки оцифрованы в соответствии с нумерацией километровых линий соседней зоны. Оцифровка помещается за внешней рамкой листа.

Когда приходится использовать листы карты на стыке двух зон, а требуется работать в единой системе координат, прежде всего необходимо решить (если это не указано старшим начальником), какую координатную зону следует применять. В соответствии с этим на том листе карты, на котором имеются штрихи километровой сетки соседней зоны, нужно соединить эти штрихи друг с другом остро отточенным карандашом, построив таким образом километровую сетку западной зоны. В последующем на этом листе карты при определении координат точек пользуются лишь прочерченной координатной сеткой. А когда район работ с картой переместится от стыка зон, переходят к работе в той зоне, в которой предстоит действовать дальше.

5. Точность масштаба. Опыт доказывает, что невооруженным глазом можно различить и отметить на бумаге точку величиной не менее 0,1 мм, что равно примерно наколу иголки измерителя. Эту величину принято называть наименьшим расстоянием, различаемым глазом па плане или карте, а расстояние на местности, соответствующее в данном масштабе 0,1 мм на плане или карте, называется точностью масштаба. Таким образом, горизонтальное расстояние на местности, соответствующее 0,1 мм на плане или карте, называют точностью масштаба. Точность различных масштабов имеет различные абсолютные значения. Для определения точности численного масштаба необходимо его знаменатель разделить на число 10 000. Так, точность масштаба 1:1000 будет равна 0,1 м, масштаба 1 : 25 000— 2,5 м и т. д. (табл. 1).

Т а б л и ц а 1

Численные Точность Численные Точность

Масштабы масштаба, м масштабы масштаба, м

1 : 1 000 0,1 1 : 25 000 2,5

1 : 2 000 0,2 1 : 50 000 5,0

1 : 5000 0,5 1 : 100 000 10,0

1 :10 000 1,0 1 : 200 000 20,0

Точность масштаба имеет большое практическое значение. Она обусловли-

вает степень подробности и точности съемок различных масштабов — чем

6. Общегеографические карты состоят из следующих элементов:

1. Математическая основа, куда входит картографическая проекция, выражающая аналитическую зависимость между координатами точек поверхности земного эллипсоида и его плоского изображения, масштаб, геодезическая основа (на крупномасштабных картах) и компоновка. С картографической проекцией связана координатная сетка, которая на некоторых картах отсутствует, если карта является схемой или изображает небольшую территорию и эта карта не предназначена для измерений. С математической основой связана и компоновка карты.

2. Картографическое изображение, т.е. содержание карты – основной элемент любой географической карты. Оно состоит из физико-географических элементов (гидрография, рельеф, растительность и грунты) и социально-экономических (населенные пункты, пути сообщения и средства связи, объекты экономики и культуры, политического и административного деления). На тематических и специальных картах комплекс элементов содержания иной. На них выделяется общегеографическая часть содержания, которая является географической основой, служащей для ориентирования по карте и привязки содержание (например, характеристика почв или геологического строения территории).

3. Вспомогательное оснащение -  легенда (условные обозначения и текстовые пояснения к ним), картографические графики для измерений по картам, справочные данные (название карты, автор, редактор, использованные источники, издательство, место и год издания и др.).

4. Дополнительные данные – карты-врезки, профили, текстовые и цифровые данные, диаграммы, графики, фотографии, таблицы, которые поясняют, дополняют и обогащают картографическое изображение.

К  общегеографическим   картам относятся карты, которые передают внешний вид земной поверхности и некоторые особенности объектов, расположенных на местности. Они дают основные сведения о местности и широко используются в практике и научных исследованиях для ее изучения, установления закономерностей в распределении различных элементов Земли и связанных с ними природных и социально-экономических особенностей местности, для проведения картометрических работ различного характера, а также как основа для создания разнообразных тематических карт. Элементами содержания карт являются рельеф, гидрография, растительность и грунты, населенные пункты, пути сообщения и средства связи, а в ряде случаев и политико-административное деление. При этом ни один из перечисленных элементов не выделяется особо. Дополнительно на этих картах могут быть даны изображения полезных ископаемых.

7. Топографические карты издают на листах со сторонами 40–50 см. В основу разграфки (нарезки) карт положена карта масштаба 1:1000000. Она издается на листах размерами 4° по широте и 6° по долготе. Множество листов такой карты по направлению параллелей образует ряды шириной по 4°, а по направлению меридианов - колонны шириной по 6°.

Таблица 4.1

Обозначе-ние ряда	Границы ряда по широте	Обозначе-ние ряда	Границы ряда по широте	Обозначе-ние ряда	Границы ряда по широте
A	0° - 4°	I	32° - 36°	Q	64° - 68°
B	4 – 8	J	36 – 40	R	68 – 72
C	8 – 12	K	40 – 44	S	72 – 76
D	12 – 16	L	44 – 48	T	76 – 80
E	16 – 20	M	48 – 52	U	80 – 84
F	20 – 24	N	52 – 56	Y	84 – 88
G	24 – 28	O	56 – 60	Z	88 – 90
H	16 – 20	P	60 – 64



Ряды обозначают заглавными буквами латинского алфавита A, B, C, D, ..., начиная от экватора по направлениям к северу и югу (табл. 4.1). Колонны нумеруют арабскими цифрами 1, 2, ... , 60, начиная от меридиана 180° в направлении с запада на восток. Каждому листу карты масштаба 1:1000000 присвоен номенклатурный номер, состоящий из буквы соответствующего ряда и номера колонны, например, M-42.

Для карт масштаба 1:500000 лист масштаба 1:1000000 меридианом и параллелью делят на 4 листа, обозначая их прописными буквами А, Б, В, Г. Номенклатурные номера листов карты образуют добавлением соответствующей буквы к номенклатурному номеру листа масштаба 1:1000000 (например, M-42-Г).

Для карт масштаба 1:200000 лист масштаба 1:1000000 делят на 36 листов, нумеруя их римскими цифрами I, II, ... , XXXVI.

Для карт масштаба 1:100000, разделив лист масштаба 1:1000000 по широте и долготе на 12 частей, получают границы 144 листов (рис. 4.2, а), которые нумеруют цифрами 1, 2, ... , 144. Номенклатура каждого листа складывается из номенклатуры листа масштаба 1:1000000 и номера листа. На рисунке выделен лист M-37-87.

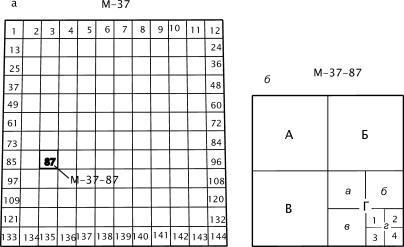

Рис. 4.2. Разграфка листов карт масштабов: а – 1:100000; б – 1:50000, 1:25000, 1:10000.

Разграфка карт масштабов 1:50000, 1:25000 и 1:10000 формируется делением на четыре части листа более мелкого масштаба (соответственно - 1:100000, 1:50000, 1:25000) и добавлением к номенклатуре предыдущего масштаба соответствующего знака, как показано на рис. 4.2, б и в табл. 4.2.



Таблица 4.2

Номенклатура

Число листов

Размеры листа

Масштаб	(последнего листа карты)	карты	По Широте	по долготе
1:1000000 1:100000 1:50000 1:25000 1:10000	M-37 M-37-144 M-37-144-Г M-37-144-Г-г M-37-144-Г-г-4	- 12´12=144 2´2=4 2´2=4 2´2=4	4° 20¢ 10¢ 5¢ 2¢30²	6° 30¢ 15¢ 7¢30² 3¢45²

Для планов масштабов 1:5000 и 1:2000 применяется два вида разграфки - трапециевидная, в которой рамками планов служат параллели и меридианы, и прямоугольная, в которой рамки совмещают с линиями сетки прямоугольных координат.

При трапециевидной разграфке границы листов планов масштаба 1:5000 получают делением листа масштаба 1:100000 на 256 частей (16´16), которые нумеруют от 1 до 256. Номенклатура, например листа №70, записывается так M-37-87(70).

Разграфку листов масштаба 1:2000 получают делением листа масштаба 1:5000 на 9 частей (3´3) и обозначают добавлением буквы русского алфавита, например, M-37-87(70-и).

Прямоугольная разграфка применяется для планов населённых пунктов и для участков площадью менее 20 км², а также для планов масштабов 1:1000 и 1:500.

При съёмке отдельного участка план может быть составлен и на листе нестандартного формата.
