55. Электрические подстанции. Назначение.
Подстанцией называется электроустановка, состоящая из трансформаторов или других преобразователей энергии, распределительных устройств напряжением до 1000 В и выше, служащая для преобразования и распределения электроэнергии. Каждая подстанция имеет распределительные устройства (РУ), содержащие коммутационные аппарату, устройства защиты и автоматики, измерительные приборы, сборные и соединительные шины, вспомогательные устройства. По конструктивному выполнению РУ делят на открытые и закрытые. Они могут быть комплектными (сборка на предприятии-изготовителе) или сборными (сборка частично или полностью на месте применения). Каждая подстанция имеет три основных узла: РУ высшего напряжения, трансформатор, РУ низшего напряжения. В зависимости от назначения подстанции выполняют трансформаторными (ТП) или преобразовательными (ПП) - выпрямительными. Трансформаторные подстанции можно подразделить на районные подстанции, подстанции промышленных предприятий, тяговые подстанции, подстанции городской электрической сети и др. Районные и узловые подстанции питаются от районных (основных) сетей энергетической системы и предназначены для электроснабжения больших районов, в которых находятся промышленные, городские, сельскохозяйственные и другие потребители электроэнергии. Первичные напряжения районных подстанций составляют 750, 500, 330, 220, 150 и 110 кВ, а вторичные — 220, 150, 110, 35, 20, 10 или 6 кВ. На территории промышленных предприятий размещают трансформаторные подстанции следующих видов:
-Заводские подстанции, которые выполняются как: а) главные понизительные подстанции и подстанции глубокого ввода с открытым РУ для приема электроэнергии от энергетических систем напряжением 110—35 кВ и преобразования ее в напряжение заводской сети 6—10 кВ для питания цеховых и межцеховых подстанций и мощных потребителей; б) подстанции и распределительные пункты с закрытыми РУ, с установкой на них высоковольтного оборудования на 6—10 кВ типа КСО или КРУ и трансформаторов на 6—10/0,4 кВ.
-
Цеховые
подстанции, предназначенные для питания
одного или нескольких цехов, выполняются:
а) отдельно стоящими, пристроенными
и встроенными с установкой трансформаторов
в закрытых камерах и распределительных
щитов на напряжение 0,4—0,23 кВ; б)
внутрицеховыми в основном как комплектные
типа КТП с установкой на них одного-
двух трансформаторов мощностью 400 кВ-А
и выше, размещаемыми в отдельном помещении
цеха или непосредственно в цехе в
зависимости от условий окружающей среды
и характера производства.
56. Схемы и конструктивные элементы подстанций.
Одним из важнейших принципов построения подстанций, обеспечивающих надежность и экономичность, является унификация конструкций ПС. Унифицированные типовые схемы ПС облегчают проектирование и их заводское изготовление. При проектировании ПС предварительно определяются районы их размещения, нагрузки на расчетные периоды с учетом роста, напряжения, число и направление линий, тип и мощность компенсирующих устройств (КУ) и расчетные значения токов КЗ.
К наиболее распространенным схемам ПС можно отнести схемы: блочные [генератор—трансформатор—линия (Г—Т—Л)]; мостиков, четырехугольников и полуторные. Некоторые из этих типов показаны на рис.

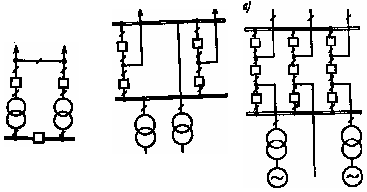

Рис. Схемы мостиков:
Рис. Схема четырехугольника (220—750 кВ)
Рис. Схема полуторная для напряжений 330—750 кВ

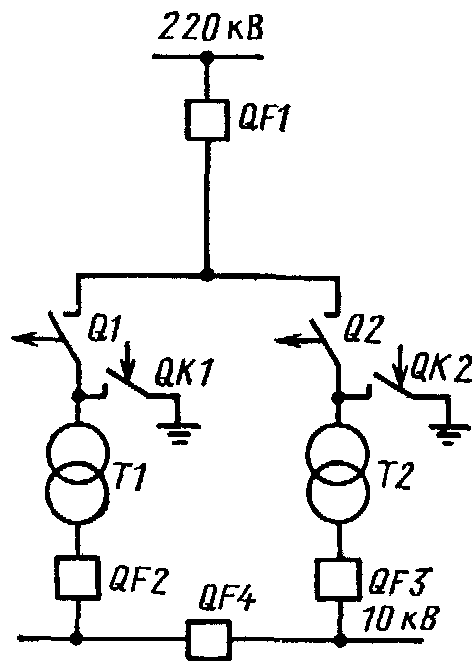

Так, при кольцевой схеме сети к каждой подстанции подводятся две линии. Если на ПС два трансформатора, то число элементов равно четырем (две линии и два трансформатора). В этом случае может быть принята схема мостика. Иногда по экономическим соображениям (если это возможно по условиям надежности) применяются упрощенные схемы с короткозамыкателями и отделителями, являющимися специальными типами быстродействующих разъединителей, устанавливаемых на стороне высшего напряжения. РУ м.б. открытыми (ОРУ) и закрытыми (ЗРУ). В условиях заполярья ряд подстанций до 220 кВ стоятся в закрытом виде. РУ 6-10 кВ – закрыты. В настоящее время существует блочная технология комплектования и монтажа подстанций с U до 220 кВ это ускоряет стоительство и повышает надёжность, компактность. У потреб. 1 кат. На ПС применяют не к.з.-ли и отделители, а выключатели. РУ 6-10 кВ могут комплектоваться ячейками одно- и двустороннего обслуживания. Шины выполняются гибкими алюминиевыми многопроволочными проводами с учётом условия коронного разряда. Для защиты от перенапряжений используются разрядники.
