4.6.2. Схема розташування прорізів
- на даній схемі в М 1:200 схематично однією лінією зобразити виконані з цегли зовнішні, внутрішні стіни та перегородки; показати в них всі прорізи; проставити марки прорізів у вигляді (ПР).

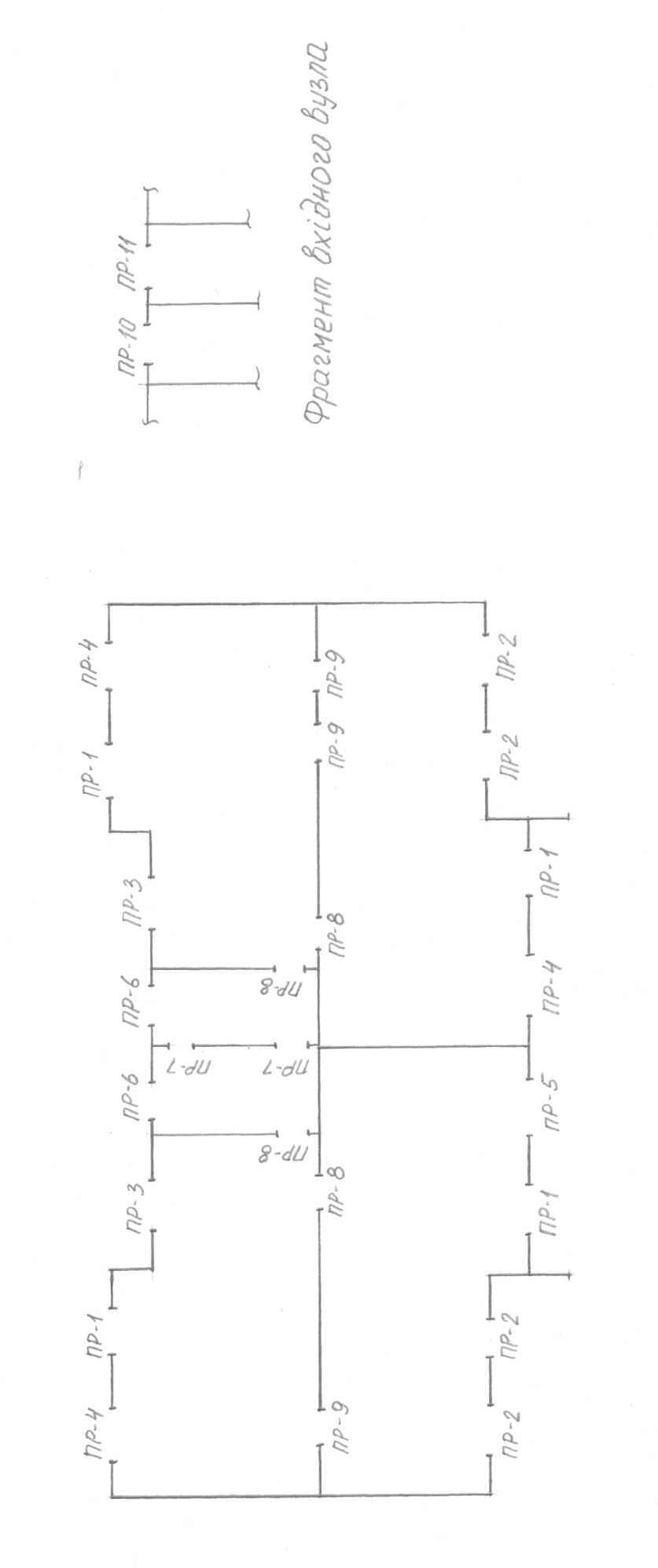

Приклад оформлення схеми розташування прорізів
|
Приклад оформлення специфікації елементів перемичок |
Примітка |
0,15/114,3 |
0,04/64,88 |
0,14/90,22 |
0,04/45,95 |
0,11/69,39 |
0,03/37,88 |
0,03/30,0 |
0,4/54,4 |
0,03/30,0 |
0,05/35,02 |
0.02/20,91 |
0,06/37,09 |
|
Маса од.,кг |
375 |
103 |
338 |
92 |
285 |
81 |
67 |
250 |
65 |
119 |
54 |
137 |
||
Кількість на поверх |
Всього |
28 |
84 |
28 |
84 |
35 |
42 |
9 |
7 |
91 |
164 |
4 |
1 |
|
7 |
4 |
12 |
4 |
12 |
5 |
6 |
9 |
1 |
13 |
23 |
- |
- |
||
6 |
4 |
12 |
4 |
12 |
5 |
6 |
9 |
1 |
13 |
23 |
- |
- |
||
5 |
4 |
12 |
4 |
12 |
5 |
6 |
9 |
1 |
13 |
23 |
- |
- |
||
4 |
4 |
12 |
4 |
12 |
5 |
6 |
9 |
1 |
13 |
23 |
- |
- |
||
3 |
4 |
12 |
4 |
12 |
5 |
6 |
9 |
1 |
13 |
23 |
- |
- |
||
2 |
4 |
12 |
4 |
12 |
5 |
6 |
9 |
1 |
13 |
23 |
- |
- |
||
1 |
4 |
12 |
4 |
12 |
5 |
6 |
13 |
1 |
13 |
26 |
4 |
1 |
||
Найменування |
5ПБ27-27 |
2ПБ25-3 |
5ПБ25-27 |
2ПБ22-3 |
5ПБ21-27 |
2ПБ19-3 |
2ПБ17-2 |
5ПБ18-27 |
2ПБ16-2 |
3ПБ18-8 |
2ПБ13-1 |
3ПБ21-8 |
||
Позначення |
ДСТУ Б.В.2.6-55:2008 |
ДСТУ Б.В.2.6-55:2008 |
ДСТУ Б.В.2.6-55:2008 |
ДСТУ Б.В.2.6-55:2008 |
ДСТУ Б.В.2.6-55:2008 |
ДСТУ Б.В.2.6-55:2008 |
ДСТУ Б.В.2.6-55:2008 |
ДСТУ Б.В.2.6-55:2008 |
ДСТУ Б.В.2.6-55:2008 |
ДСТУ Б.В.2.6-55:2008 |
ДСТУ Б.В.2.6-55:2008 |
ДСТУ Б.В.2.6-55:2008 |
||
Поз. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
||
- Література: каталог по підбору збірних з/б конструкцій для виконання курсового та дипломного проектів розділ «Житлові будинки» стор. 14 (таблиця 5.) витяг з ДСТУ Б.В.2.6-55:2008 (серія 1.038.1-1) Перемички з/б для будинків із цегляними стінами. Відповідно до відомості перемичок та схеми розташування прорізів (пояснювальна записка) підібрати марки елементів перемичок у відповідності з умовними маркуваннями в таблиці відомості перемичок, підрахувати їх кількість на кожному поверсі.
Розшифровка специфікації елементів перемичок
1 – позиція перемички на схемі в відомості перемичок (ПЗ);
ДСТУ Б В.2.6-55:2008 – державний стандарт на перемичок;
5ПБ 27-27 – марка перемички за держстандартом;
4 – кількість перемичок з позицією 1 на схемі перемичок (ПЗ – відомість перемичок) на перший поверх;
4 – кількість перемичок з позицією 1 на схемі перемичок (ПЗ – відомість перемичок) на другий, третій поверх і т.д.;
28 - кількість перемичок з позицією 1 на схемі перемичок (ПЗ – відомість перемичок) на весь будинок;
375 – маса однієї перемички в кг;
0,15/114,3 – вирати бетону, м3/ сталі, кг на одну перемичку.
