40. Объясните понятия «латентный период» и «время цикла» для сетей Token Ring. Чем время цикла отличается от латентного периода? Зачем при расчете сети необходимо вычислять каждый из этих параметров?

Полное время цикла опроса складывается из чередующихся отрезков времени, содержащих две составляющие: это время, требуемое для выдачи станции разрешения на передачу, и время передачи кадров. Полное время цикла опроса определяется выражением:

, (5.1)

где _Li - время опроса i-й станции или латентное время станции; _i - время передачи в сеть всех кадров i-й станции, где i=1,2,...,M.

Латентный период системы – это сумма задержек распространения сигнала по системе и латентного времени каждой станции. Латентный период системы представляет собой наименьшее время, требуемое для опроса всей системы, и указывает предельный минимум задержки доступа, который могут испытывать пользователи сети

От этих характеристик зависит быстродействие всей сети.

41. В чем заключается обучение мостов и коммутаторов? На примере сети с мостами объясните алгоритм обучения, приводя форматы кадров сети Ethernet и формат таблицы физических адресов.

Когда мост получает кадр, проверяет его целостность и контрольную сумму. Некорректные кадры при этом отбрасываются. Затем мост сравнивает адрес отправителя и имеющимися в базе данных адресами. Если адреса отправителя еще нет в базе данных, то он добавляется в нее. Таким образом, мост узнает адреса устройств в сети, и происходит процесс его обучения. Благодаря способности моста к обучению к сети могут добавляться новые устройства без необходимости реконфигурации моста.

42. В чем заключается фильтрация кадров в мостах и коммутаторах? На примере сети с мостами объясните алгоритм фильтрации кадров, приводя форматы кадров сети Ethernet и формат таблицы физических адресов.

Кроме адреса отправителя мост анализирует и адрес получателя. Мост сравнивает адрес получателя кадра с адресами, хранящимися в его базе. Если адрес получателя принадлежит тому же сегменту, что и адрес отправителя, то мост фильтрует кадр, то есть удаляет его из своего буфера и никуда не передает. Эта операция помогает предохранить сеть от засорения ненужным трафиком. Если адрес получателя присутствует в базе данных и принадлежит другому сегменту, то мост определяет, какой из его интерфейсов связан с нужным адресом. После этого мост должен получить доступ к среде передачи этого сегмента и передать в него кадр. Если адрес получателя отсутствует в базе или он является широковещательным, то мост передает кадр на все свои порты, за исключением порта, принявшего кадр. Такой процесс называется широковещанием.

43 Какие функции возложены на корневой коммутатор? Объясните алгоритм поиска корневого коммутатора.

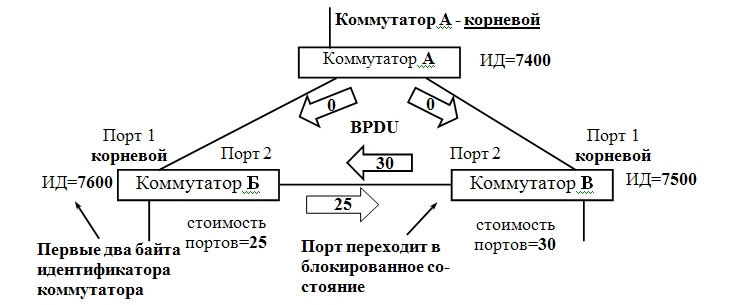

Первым шагом работы протокола STP является выбор корневого коммутатора. Это достигается широковещательной рассылкой всеми коммутаторами пакетов BPDU на все порты. Сначала каждый коммутатор рекламирует самого себя в качестве корневого, помещая свой идентификатор в два поля: «Корневой ИД» и «ИД коммутатора» (см. рис. 5.8). При получении каким-либо коммутатором пакета, содержащего меньший идентификатор поля «Корневой ИД», чем его собственный, данный коммутатор перестает рассылать собственный идентификатор и начинает рассылать пакеты, содержащие меньший идентификатор. Состязание за право быть корневым коммутатором заканчивается, когда один из коммутаторов получит свой собственный BPDU-пакет, не измененный при прохождении через другие коммутаторы. Такой коммутатор считается корневым. В ситуации, показанной на рис. 5.8, корневым становится коммутатор А как имеющий наименьший идентификатор.
