1. Какие функции выполняет сетевой адаптер? На каком уровне модели osi функционирует данное устройство? Какие разновидности сетевых адаптеров Вы знаете?

Сетевой адаптер - это периферийное устройство компьютера, непосредственно взаимодействующее со средой передачи данных, которая прямо или через другое коммуникационное оборудование связывает его с другими компьютерами.

Сетевой адаптер обычно выполняет следующие функции:

• Организация приема/передачи данных из/в ЭВМ. Управлять обменом может центральный процессор ЭВМ или контроллер ПДП.

• Согласование скорости приема/передачи (буферизация);

• Формирование пакетов данных

• Параллельно-последовательное преобразование (конвертирование)

• Кодирование/декодирование данных.

• Проверка правильности передачи;

• Установление соединения с требуемым абонентом сети

• Организация обмена данными

По выполняемым функциям сетевые адаптеры можно разделить на две группы:

а) реализующие функции физического и канального уровней;

б) реализующие функции этих и более высоких уровней (сетевого, транспортного).

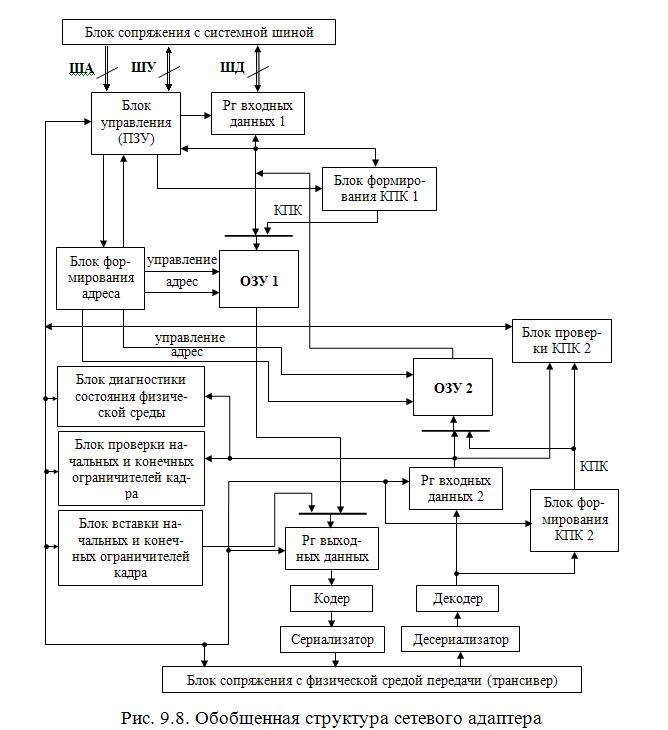

2. Что представляет собой сетевой адаптер? Зарисуйте и объясните структуру сетевого адаптера.

Сетевой адаптер представляет собой периферийное устройство компьютера, непосредственно взаимодействующее со средой передачи данных, которая прямо или через другое коммуникационное оборудование связывает его с другими компьютерами. Это устройство решает задачи надежного обмена двоичными данными, представленными соответствующими электромагнитными сигналами по внешним линиям связи. Как и любой контроллер компьютера, сетевой адаптер работает под управлением драйвера операционной системы, и распределение функций между сетевым адаптером и драйвером может изменяться от реализации к реализации.

3. Из каких основных частей состоит сетевой адаптер? Поясните принцип функционирования данного устройства. Приведите формат МАС-адреса адаптера.

MAC-адрес (от англ. Media Access Control — управление доступом к среде) — это уникальный идентификатор, сопоставляемый с различными типами оборудования для компьютерных сетей. Большинство сетевых протоколов канального уровня используют одно из трёх пространств MAC-адресов, управляемых IEEE: MAC-48, EUI-48 и EUI-64.

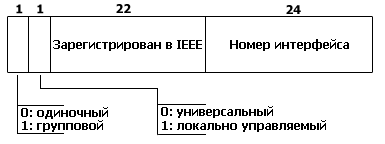

Структура МАС адреса

Стандарты IEEE определяют 48-разрядный (6 октетов) MAC-адрес, который разделен на четыре части.

Первые 3 октета (в порядке их передачи по сети; старшие 3 октета, если рассматривать их в традиционной бит-реверсной шестнадцатиричной записи MAC-адресов) содержат 24-битный уникальный идентификатор организации (OUI)[1], или (Код MFG - Manufacturing, производителя), который производитель получает в IEEE. При этом используются только младшие 22 разряда (бита), 2 старшие имеют специальное назначение:

• 1й бит указывает,для одиночного(0) или группового(1) адресата предназначен кадр

• следующий бит указывает, является ли MAC-адрес глобально (0) или локально (1) администрируемым.

• Следующие три октета выбираются изготовителем для каждого экземпляра устройства.

Принцип функционирования сетевого адаптера:

Плата сетевого адаптера состоит из аппаратной части и встроенных программ, записанных в ПЗУ. Эти программы реализуют функции подуровня “управление логической связью” и “управление доступом к среде”, “канального" уровня модели OSI. Подготовка данных.

Плата сетевого адаптера принимает параллельные данные из шины и организует их для последовательной передачи. Этот процесс завершается переводом цифровых данных компьютера в электрические или оптические сигналы, передающиеся по кабелю (или радиосигнал). Отвечает за это преобразование специальное устройство – трансивер (приёмо-передатчик). Название "Transceiver" происходит от английских слов transmiter (передатчик)и receiver (приемник). Трансивер позволяет станции передавать в и получать из общей сетевой среды передачи. Существуют внутренние трансиверы, встроенные в схему сетевого адаптера и отдельные внешние трансиверы через AUI-кабель. Передача и управление данными. Перед тем как послать данные в сеть сетевой адаптер проводит электронный диалог с принимающей платой, во время которого определяется:

1. Максимальный размер блока передаваемых данных.

2. Интервал между передачами блоков данных.

3. Интервал, в течение которого необходимо послать подтверждение.

4. Объём данных, который может принять плата без переполнения буфера.

5. Скорость передачи.

4. Объясните структуру и принцип функционирования мульдема для оптических каналов связи. За счет чего достигается большая скорость п ередачи в этих устройствах?синхронный мультиплексор/демультиплексор с оптическим стыком на 16 первичных потоков, называемый мульдемом. Мульдем предназначен для синхронного объединения, разделения первичных цифровых потоков, формирования высокоскоростного потока на 32 768 Кбит/сек, его преобразования в оптический сигнал и обратного преобразования. Запоминать эту схему не обязательно, для экзамена это не требуется, но понимать нужно.Шестнадцать первичных входных цифровых потоков поступают на датчик синхросигнала, затем они объединяются посредством синхронного мультиплексора (MXT) и формируется высокоскоростной поток. Сформированный поток подвергается высокоплотному линейному кодированию кодом CMI в кодере, а затем поступает на вход оптического коммутатора через оптический передатчик (ОптПер) и в линию связи.Приходящий из линии оптический сигнал через коммутатор поступает на вход оптического приемника (ОптПр). С выхода приемника уже электрический сигнал поступает на вход выделителя тактовой частоты (ВТЧ) и на вход декодера CMI. Далее сигнал поступает на вход приемного регистра (РгR), сдвигаемого тактовой частотой. С выходов этого регистра данные одновременно поступают на выходной регистр (Ргвых) и блок аварийной сигнализации. Мульдем снабжен системой аварийной сигнализации, к-я осуществляет обработку аварийных сигналов и их передачу на коммутационную станцию для отображения на терминале т-го обслуживания.
