5 Порядок выполнения работы

1. Собрать схему (рисунок 3.2) и показать ее преподавателю.

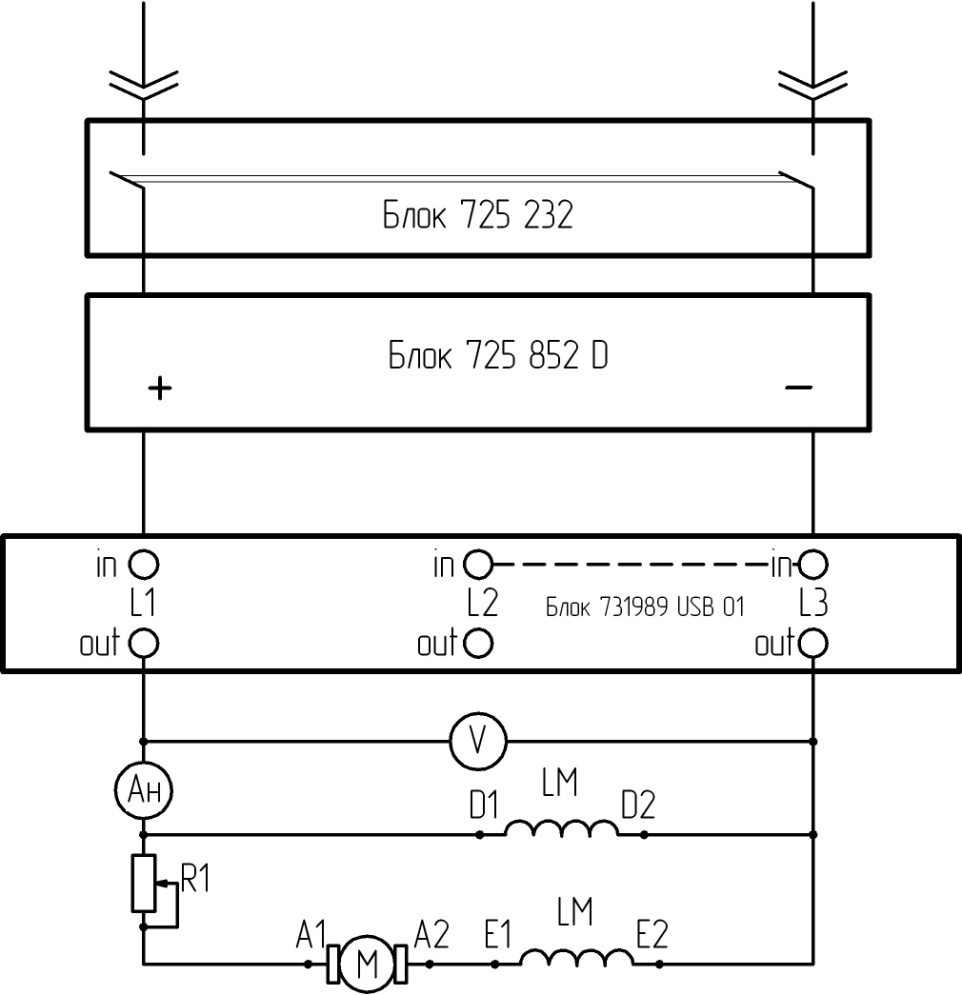

Рисунок 3.2 – Схема для испытания электродвигателя постоянного тока со смешанным возбуждением

2. Включить блок питания 725 852 D, установить напряжение 30 В и с помощью прибора 731989 USB 01 определить обороты двигателя n. Результаты измерений занести в таблицу 2.1. Повторить опыты для 50В, 70В и 90В.

Таблица 3.1 – Результаты измерений

Номер опыта	U, В	n, мин-1
1
2
3
4

3. Установить напряжение 90 В и, изменяя сопротивление реостата R, измерить обороты двигателя n с помощью 731 989 USB 01 для четырех значений R. Результаты измерений занести в таблицу 2.2.

Таблица 3.2 – Результаты измерений

Номер опыта	R, Ом	n, мин-1
1
2
3
4

4. Выключить питание двигателя. По результатам измерений построить графики зависимостей n= f(U), n= f(R).

5. Включить блок питание 725 852 D, установить напряжение 90 В. Для четырех опытов, изменяя нагрузку М₂ на валу двигателя с помощью испытательного устройства снять показания приборов.

Для изменения нагрузки включить кнопку М на приборе 731989 USB 01, нагрузку изменять потенциометром на приборе. Результаты измерений занести в таблицу 2.3.

Таблица 3.3 – Результаты измерений

Номер опыта	Показания приборов					Расчетные данные
	U, В	Iн, А	Iв, А	n2, мин-1	M2, Нм	P1, Вт	P2, Вт	η, %	M1, Нм
1
2
3
4

6. Отключить автоматический воздушный выключатель.

7. На основании измеренных показаний и технических данных двигателя рассчитать значения следующих величин:

• мощность Р₁, потребляемая двигателем на холостом ходу;

• мощность на валу двигателя Р₂;

• коэффициент полезного действия двигателя η;

• электромагнитный момент М₁.

8. По результатам расчетов построить следующие рабочие характеристики: I_н=f (Р₂); М₂=f(Р₂); η=f (Р₂); n₂=f (Р₂).

9. Показать результаты преподавателю, который проверяет их, визирует своей подписью.

10. Сделать вывод по результатам проделанной работы

11. Оформить отчет.

12. Выполнить контрольные задания.

13. Отчет по лабораторной работе сдать преподавателю.
