14. Объясните почему рекомендуется проводить компенсацию реактивной мощности непосредственно у потребителя.

Потребление реактивной мощности от энергоснабжающей организации нецелесообразно, т.к. приводит к увеличению мощности генераторов, трансформаторов, сечения подводящих кабелей, а так же повышению активных потерь и падению напряжения. Поэтому реактивную мощность необходимо получать (генерировать) непосредственно у потребителя. Эту функцию выполняют установки компенсации реактивной мощности (КРМ), основными элементами которых являются конденсаторы.

15. Напишите формулы связывающие активную реактивную и кажущуюся мощность.

 соотношение между  кажущейся мощностью (S), реактивной  мощностью (Q) и активной мощностью (Р)

Однофазная система: Трехфазная система:

16. Нарисуйте регулировочную характеристику синхронной машины, поясните возможности изменения ее режима работы по характеристике.

Регулировочная характеристика показывает, как следует менять ток возбуждения генератора при изменениях нагрузки, чтобы напряжение на зажимах генератора оставалось постоянно равным номинальному: I_в = f(I₁) при U₁ = = U_1ном = const; n₁ = n_ном = const и cos φ₁ = const. На рис. 3.4, бпредставлены регулировочные характеристики СГ.

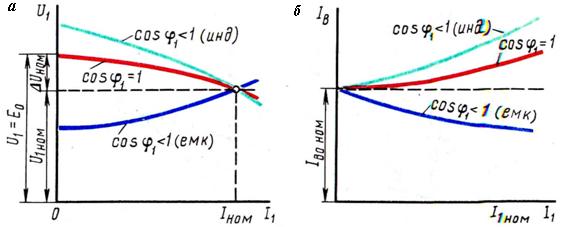

Рис. 3.4. Внешние (а) и регулировочные (б) характерис­тики синхронного генератора

 При активной нагрузке (cos φ₁ = 1) увеличение тока нагрузки I₁ сопровождается уменьшением напряжения U₁, поэтому для под­держания этого напряжения неизменным по мере увеличения тока нагрузки I₁ следует повышать ток возбуждения. Индук­тивный характер нагрузки (cos φ₁ < 1; инд.) вызывает более резкое понижение напряжения U₁ (рис. 3.4, а), поэтому ток возбуждения I_в, необходимый для поддержания U₁ = U_1ном, сле­дует повышать в большей степени. При емкостном же характере нагрузки (cosφ₁ < 1; емк.) увеличение нагрузки со­провождается ростом напряжения U₁, поэтому для поддержания U₁ = U_1ном ток возбуждения следует уменьшать.

17. Объясните, что обозначают Qэ1 и Qэ2 на однолинейных схемах.

В зависимости от наибольших суммарных реактивной Qм1 и активной

Рр нагрузок энергосистема определяет экономически оптимальную реактив-

ную входную мощность, которая может быть передана предприятию в режи-

мах наибольшей и наименьшей активной нагрузки энергосистемы, соответ-

ственно Qэ1 и Qэ2.

По входной реактивной мощности Qэ1 определяют суммарную мощ-

ность КУ предприятия, а по значению Qэ2 – регулируемую часть КУ.

18. Объясните почему конденсаторные батареи не принято включают по схеме звезды.

При включении фаз Cф конденсаторной батареи треугольником

генерируемая одной фазой реактивная мощность в соответствии с рис. 6.5

составляет Qкб=UI, где U, I – линейные напряжение и ток.

При включении фаз Сф конденсаторной батареи в звезду

генерируемая одной фазой реактивная мощность составляет Qкб=UфIф=UI/3,

где Uф, Iф – фазные напряжение и ток.

Таким образом, при включении конденсаторной батареи

треугольником генерируемая ею реактивная мощность будет в три раза

больше, чем при включении звездой. Поэтому в большинстве случаев

фазы конденсаторной батареи соединяют в треугольник.
