Два троса (тросы фюзеляжа) крепятся к задней части трехплечей качалки. Каждый трос состоит из короткой передней части и длинной задней части. Все тросы проходят через тефлоновые трубки. Передние и задние тросы соединяются тандерами, которые используются для регулировки натяжения тросов фюзеляжа и нейтрального положения руля направления.
Оба троса фюзеляжа проходят через тефлоновые трубки в хвостовой части фюзеляжа и крепятся к нижнему монтажному кронштейну руля направления. В хвостовой части фюзеляжа тросы перекрещиваются.
С левой стороны нижнего узла навески руля направления расположен ограничитель руля направления, ограничивающий отклонение руля направления влево. С правой стороны нижнего узла навески руля направления расположен ограничитель руля направления, ограничивающий отклонение руля направления вправо. Каждый ограничитель руля направления состоит из гайки, приваренной к нижнему монтажному кронштейну руля направления, и болта, который застопорен в гайке зажимной гайкой.
3. Принцип работы
При отжатии левой педали управления рулем направления вперед происходит следующее:
Верх S-образной трубки сдвигается вперед.
S-образная трубка тянет левый трос кабины.
Левый трос кабины движет качалку против часовой стрелки (при виде сверху).
Качалка тянет вперед трос фюзеляжа, прикрепленный к правому плечу, который присоединяется к левой стороне руля направления.
Трос фюзеляжа отклоняет руль направления влево.
При отклонении руль направления тянет назад другой трос фюзеляжа, который присоединяется к левой стороне качалки.
Трос фюзеляжа движется назад вместе с левой стороной качалки.
Левая сторона качалки тянет назад оба правых троса кабины, которые, в свою очередь, тянут назад S-образные трубки правых педалей управления рулем направления.
При отжатии вперед правой педали управления рулем направления все элементы движутся в обратном направлении. Руль направления отклоняется вправо и тянет назад левые тросы.
A. Ручная регулировка
При оттягивании ручки регулировки собачка расцепляется с нижней направляющей трубкой. При дальнейшем оттягивании ручки узел педалей смещается вдоль направляющей трубки в направлении кресла. Отпустить ручку и нажать ногами на обе педали. При этом собачка фиксирует положение узла.
При нажатии ногами на обе педали при оттянутой ручке узел педалей смещается вперед по направляющим трубкам. Отпустить ручку и нажать ногами на обе педали. При этом собачка фиксирует положение узла.
При регулировке положения педалей тросы управления двигаются в S-образных трубках.
B. Электрическая регулировка (дополнительное оборудование, OÄM 42-070)
Переключатели регулировки положения педалей расположены с левой и правой стороны на задней стенке ниши для ног. Переключатель регулировки положения используется для регулировки положения узла педалей с соответствующей стороны.
Для смещения педалей к себе нажать на верхнюю часть переключателя. Для смещения педалей от себя нажать на нижнюю часть переключателя.
При отпускании переключателя электродвигатель выключается и педали остаются в выбранном положении.
При регулировке положения педалей тросы управления двигаются в S-образных трубках.
Отверстие
под
стопорный
штифт
Шпангоут
крепления
ручек
управления
Шпангоут
крепления
ручек
управления
Правый
внутренний
трос
Трехплечая
качалка
Правый
внешний
трос
Ограничитель
Ролик
Ролик
в
сборе
Левый
внешний
трос
Трехплечая
качалка
в
сборе
Узел
педалей
управления
рулем
направления
второго
пилота
Внутренний
трос
управления
Узел
педалей
управления
рулем
направления
первого
пилота
Внешний
трос
управления
Панель
пола
Тефлоновая
трубка
Панель
пола
Тефлоновая
трубка
Пластмассовая
шайба
Хомут
Oetiker
Проставка
Втулка
Левый
внутренний
трос
Тросы
фюзеляжа
Монтажный
кронштейн

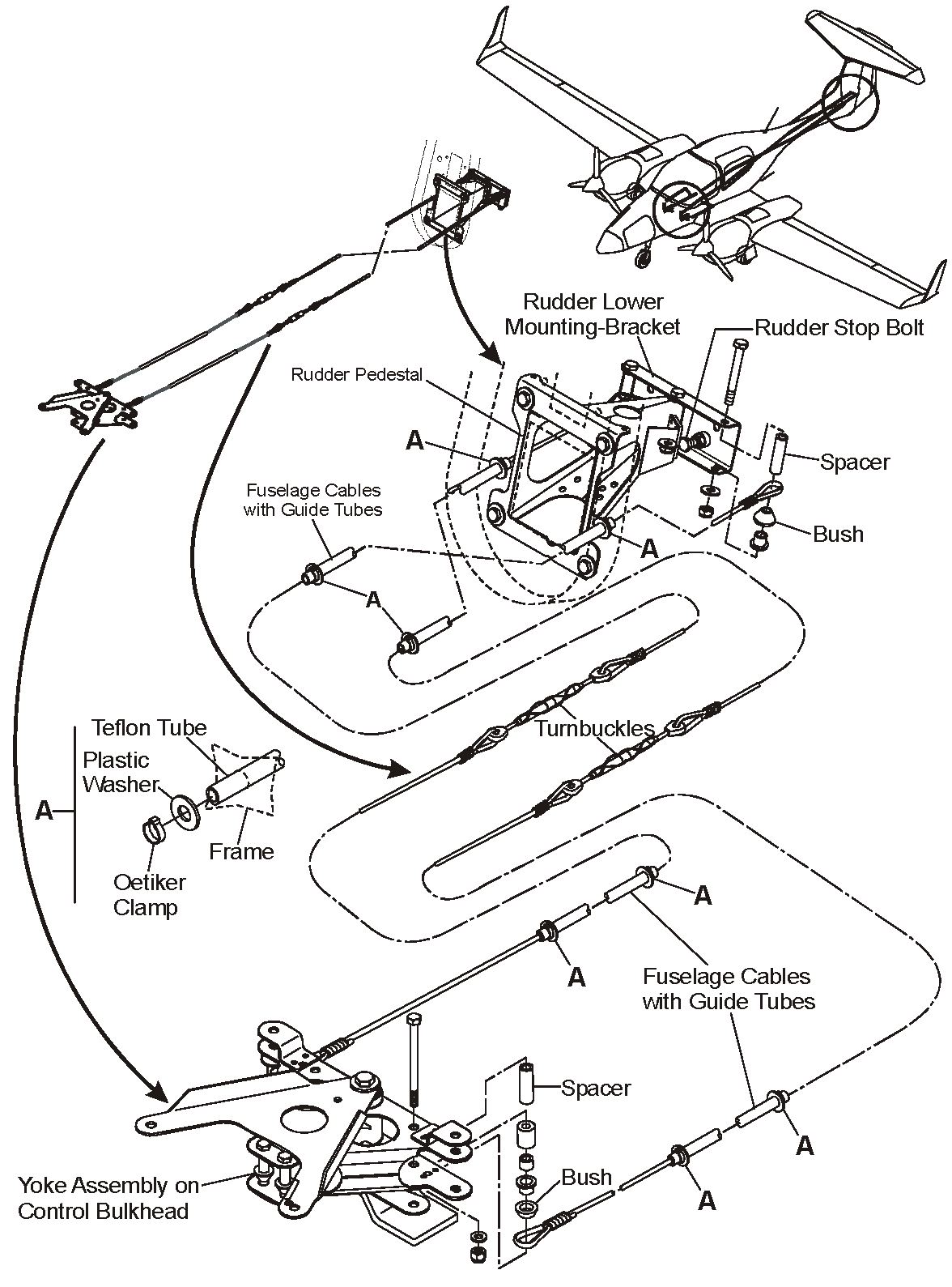

Рисунок 4: Элементы системы управления рулем направления в кабине
Нижний
монтажный
кронштейн
руля
направления
Опора
руля
направления
Тросовая
проводка
в
фюзеляже
с
направляющими
трубками
Тефлоновая
трубка
Пластмассовая
шайба
Хомут
Oetiker
Шпангоут
Трехплечая
качалка
в
сборе
на
шпангоуте
крепления
ручек
управления
Втулка
Проставка
Проставка
Втулка
Тросовая
проводка
в
фюзеляже
с
направляющими
трубками
Тандеры
Болт-ограничитель
руля
направления
Рисунок 5: Элементы системы управления рулем направления в фюзеляже
