Построение пересекающихся фигур

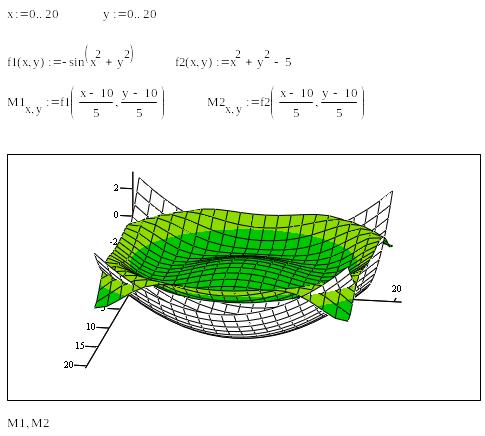

Особый интерес представляет собой возможность построения на одном графике ряда разных фигур или поверхностей с автоматическим учетом их взаимного пересечения. Для этого надо раздельно задать матрицы соответствующих поверхностей и после вывода шаблона 3D-графика перечислить эти матрицы под ним с использованием в качестве разделителя запятой.
Задание з адание № 1 - Постройте графики функций
Задание
№2 - Отобразить
графически пересечение поверхностей
и
.
Матрицы для построения поверхностей
задать с помощью функции CreateMesh.
Содержание и оформление отчета
Отчет должен содержать:
Титульный лист (см.Приложение1);
Название лабораторной работы
Цель работы и задание
Выполненные задания в соответствии с вариантов;
Выводы по работе
Оформление отчета рекомендуется выполнять на компьютере с использованием текстового редактора MS Word (шрифт Times New Roman, размер 14, интервал 1,5).
Контрольные вопросы
Как построить график?
Как построить несколько графиков в одной системе координат?
Как построить декартовый график?
Как отформатировать построенный график?
Как построить график кривой, заданной параметрически?
Как построить график в полярной системе координат?
Как построить график поверхности?
Для чего используются функции CreateMesh, CreateSpace
Список литературы:
В. Дьяконов - VisSim+Mathcad+MATLAB. Визуальное математическое моделирование
В. П. Дьяконова "Mathcad 8-12 для студентов." М.: СОЛОН-Пресс, 2005. - 632 с.
http://www.exponenta.ru/soft/Mathcad/Mathcad.asp
http://www.sistemair.ru/dok/mathcad/text/index3-16.htm
ПРИЛОЖЕНИЕ 1
Министерство образования Саратовской области
Государственное бюджетное образовательное учреждение
Саратовской области среднего профессионального образования
«Балаковский политехнический техникум»
ЛАБОРАТОРНАЯ РАБОТА
по дисциплине
Моделирование систем управления
ПОСТРОЕНИЕ ГРАФИКОВ В СИСТЕМЕ MATHCAD
Выполнил ст.гр.67
Иванов И.И.
Сдал с оценкой_______
Проверил:
Соколова Т.В._________
«_____»_________2013 г.
2013
