Примеры построения графиков по работе №1
Рисунок Б.1 – Зависимость электрической мощности от степени открытия РД ЧНД
Рисунок Б.2 – Зависимость отопительной нагрузки (для варианта двухступенчатого подогрева – раздельно для нижнего и верхнего подогревателей) от степени открытия РД ЧНД

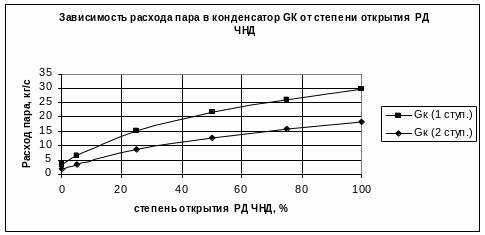

Рисунок Б.3 – Зависимость расхода пара в конденсатор от степени открытия РД ЧНД

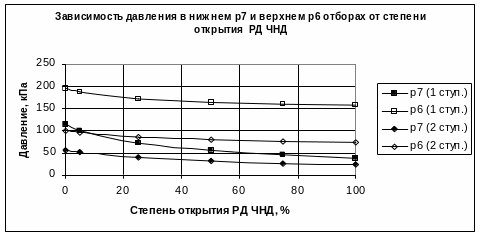

Рисунок Б.4 – Зависимость давления в нижнем и верхнем отборах от степени открытия РД ЧНД

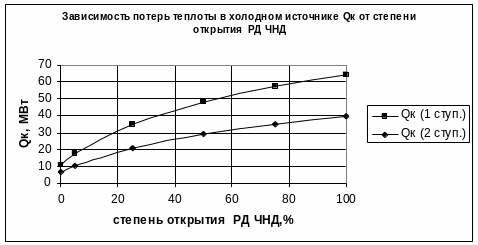

Рисунок Б.5 – Зависимость потерь теплоты в холодном источнике от степени открытия РД ЧНД

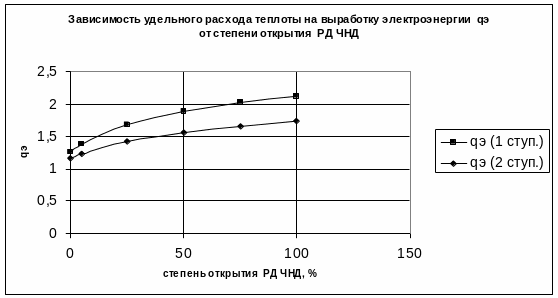

Рисунок Б.6 – Зависимость удельного расхода теплоты на выработку электроэнергии от степени открытия РД ЧНД

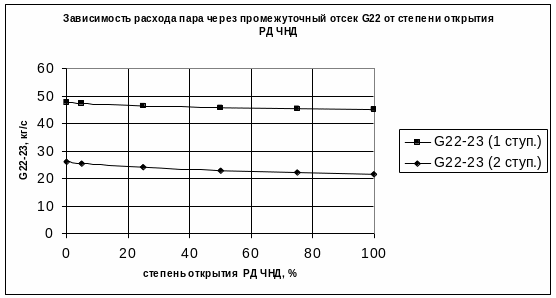

Рисунок Б.7 – Зависимость расхода пара через промежуточный отсек от степени открытия РД ЧНД

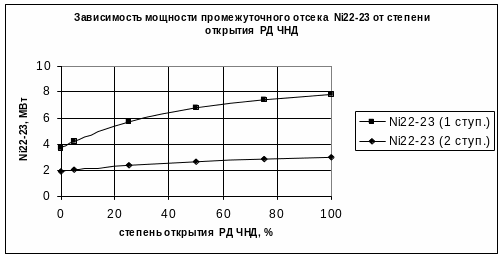

Рисунок Б.8 – Зависимость мощности промежуточного отсека от степени открытия РД ЧНД

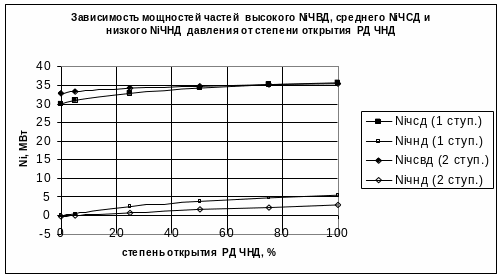

Рисунок Б.9 – Зависимость мощностей частей высокого, среднего и низкого давления от степени открытия РД ЧНД
1 «Условный исходный режим», который находится первым в списке, удалить невозможно.
2 Может меняться по усмотрению пользователя.
3 Комбинация кнопок на клавиатуре [Control]+[p].
4 Комбинация кнопок на клавиатуре [Control]+[s]).
5 Комбинация кнопок на клавиатуре [Control]+[o]).
6 Формируется краткое наименование и значение параметра.
7 Формируются последующие результаты расчета.
