3. Характеристика лабораторной установки.

Лабораторная работа выполняется на универсальном лабораторном стенде посопротивлению материалов, на котором монтируется наладка №1 в соответствии с описанием этого стенда (рис.1).

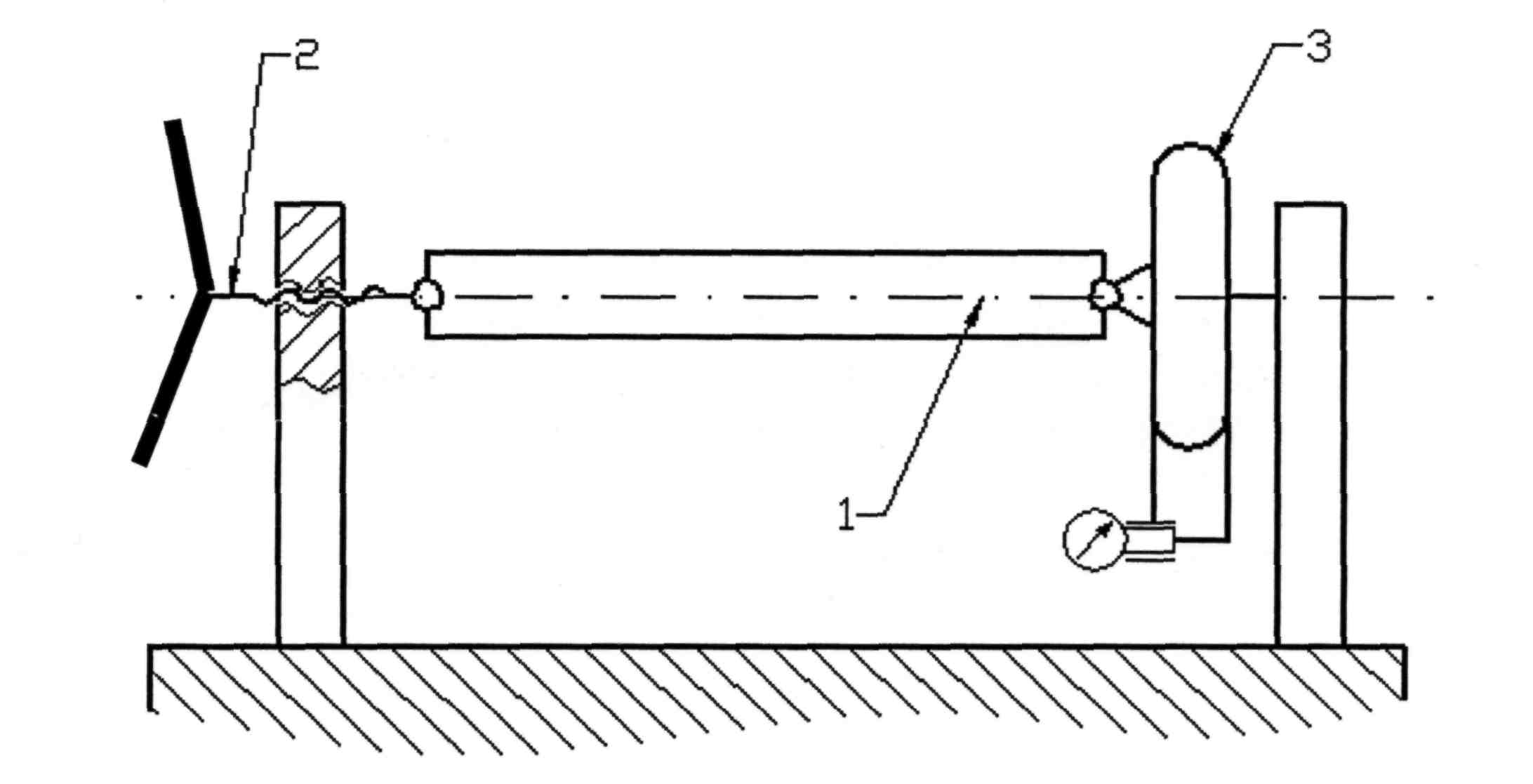

Схема установки

1. - образец;

2. - нагружающее устройство;

3. - силоизмерительное устройство.

Рис. 1. Схема экспериментальной установки

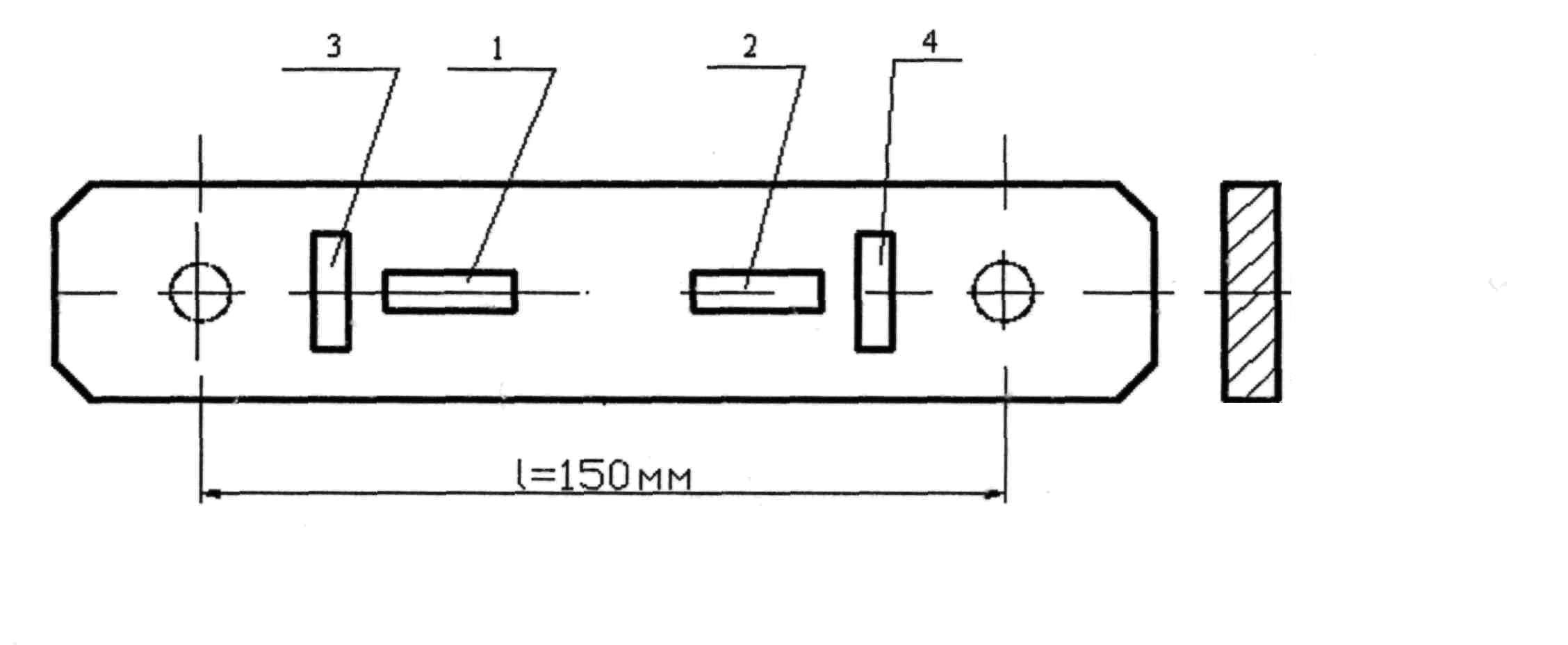

Объектом испытаний в этой лабораторной работе является стержень (рис. 2) прямоугольного поперечного сечения.

1,2 - продольные тензорезисторы; 3,4 - поперечные тензорезисторы

Рис. 2. Объект испытаний

4. Методика эксперимента

1. Определите геометрические размеры образца.

2. Установите образец в зажимах. Если он уже установлен, проверьте надежность его крепления в захватах.

2. Подключите электронный измеритель деформации (ИД).

3. Нагрузите стержень (объект испытаний) силой P = 1кН, для устранения зазоров в силовой цепочке стенда. Для определения силы воспользуйтесь таблицей А Приложения.

4. Снимите показания ИД для четырехтензорезисторов.

5. Нагружайте стержень последовательно силой:

стальной образец — до 5 кН с шагом 1 кН,

дюралюминиевый образец  — до 2,5 кН с шагом 0,5 кН,

контролируя величину силы по показаниям индикатора установленного на силоизмерителе. На каждом уровне силы снимите показания ИД.

6. Подсчитайте среднюю по всем измерениям для данного образца разность показаний ИД (n_x, n_y) для ступени нагружения P = 1 кН для стального и P = 0,5 кН для дюралевого образцов.

7. Определите приращение продольной и поперечной деформаций, соответствующие приращению силы P = 1 кН по формулам:

где К_ - цена единицы дискретности ИД (указана на приборе).

8. Вычислите модуль Юнга и коэффициент Пуассона по формулам (4). Результаты расчетов также сведите в табл. 1.

9. Оцените абсолютную и относительную погрешности определения коэффициентов Е и .

10. По окончании эксперимента разгрузите образец, возвратив в начальное положение ходовой винт поворотом рукоятки нагружающего устройства (2). Выключите прибор ИД.

Таблица 1.

Нагрузка Р	Продольная деформация	Поперечная деформация	xx	yy	xx		E
Н	показания ИД, дел.	показания ИД, дел.	10-6	10-6	МПа		ГПа

5. Требования к отчету

Отчет о лабораторной работе должен содержать:

1. Эскиз образца, его размеры и сведения о материале.

2. Расчетные формулы для , Е,  и расчеты этих величин.

3. Сводную таблицу экспериментальных и расчетных данных (табл. 1).

4. Расчеты относительной погрешности определения Е и .

5. График зависимости напряжения _хх от величины продольной деформации _хх для исследуемых образцов.

6. Выводы по работе.
