Приложение 6

Значение коэффициента , учитывающего способ установки отопительных приборов.

Эскиз установки прибора	Способ установки прибора	А, мм
	У стены без ниши и перекрыт доской в виде полки	40	1,05
		80	1,03
		100	1,02
	В стенной нише	40	1,11
		80	1,07
		100	1,06
	У стены без ниши и закрыт деревянным шкафом со щелями в его передней стенке у пола и в верхней доске	260	1,12
		220	1,13
		180	1,19
		150	1,25
	То же, но с щелями в верхней части передней доски: открытыми закрытыми сетками	130	1,2
		130	1,4

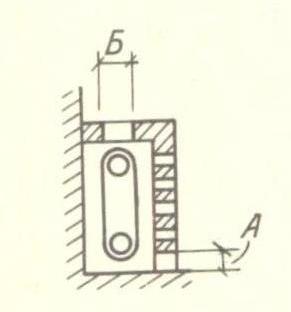

	У стены без ниши и закрыт шкафом: в верхней доске шкафа прорезана щель Б, ширина которой не менее глубины прибора. Спереди шкаф закрыт деревянной решеткой, не доходящей до пола на расстояние А (не менее 100 мм)	100	1,15

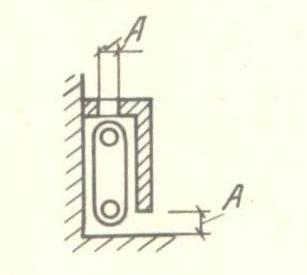

	У стены без ниши и закрыт экраном, не доходящим до пола на расстоянии 0,8А	-	0,9

Приложение 7

Удельный линейный теплопоток открыто проложенных трубопроводов

(вертикальных - верхняя, горизонтальных - нижняя строка) систем водяного отопления, Вт/м

tвх-tв (температура на входе в ЭУ)	Условный диаметр, мм	Удельный теплопоток, Вт/м, через 1 градус Цельсия
tвх-tв (температура на входе в ЭУ)	Условный диаметр, мм	0	1	2	3	4	5	6	7	8	9
40	15	28	30	30	31	32	34	34	35	36	37
	15	38	39	41	42	43	44	44	46	47	49
	20	36	37	38	39	41	42	43	44	45	46
	20	46	47	50	52	53	55	57	58	59	60
	25	44	46	47	49	51	52	53	55	56	58
	25	57	59	63	65	66	68	71	72	74	75
	32	56	58	60	61	64	65	67	68	71	73
	32	74	77	79	81	84	86	89	92	94	96
	40	64	66	68	70	72	74	77	78	80	82
	40	77	79	80	84	86	88	89	92	94	97
	50	79	82	85	87	88	93	95	97	100	103
	50	93	95	99	101	105	107	110	113	115	118
	10	30	30	31	32	32	34	35	35	36	37
	10	41	42	43	44	45	46	47	49	50	50
50	15	38	38	39	41	41	43	44	44	45	46
	15	50	51	52	53	56	57	58	59	60	61
	20	47	49	50	51	52	53	54	56	57	58
	20	60	61	64	65	66	68	70	71	73	74
	25	59	60	62	64	65	67	68	70	72	73
	25	73	74	76	79	80	82	85	86	88	91
	32	74	76	78	80	82	84	86	88	91	92
	32	91	92	94	96	99	101	103	106	108	112
	40	85	86	88	91	93	96	97	99	101	103
	40	100	102	106	108	110	113	116	118	121	124
	50	106	108	111	114	117	120	123	125	128	131
	50	122	125	129	132	135	138	141	144	148	151
	10	38	38	39	41	42	42	43	44	44	45
	10	52	52	53	54	56	57	58	59	60	62
60	15	47	49	50	51	52	53	55	55	56	57
	15	63	65	66	67	69	70	71	73	74	75
	20	59	61	63	64	65	66	67	68	70	72
	20	77	79	80	81	83	85	86	88	89	92

tвх-tв (температура на входе в ЭУ)	Условный диаметр, мм	Удельный теплопоток, Вт/м, через 1 градус Цельсия
tвх-tв (температура на входе в ЭУ)	Условный диаметр, мм	0	1	2	3	4	5	6	7	8	9
60	25	74	76	78	79	81	83	85	86	88	89
	25	92	94	96	98	100	102	104	106	108	110
	32	94	96	98	100	102	105	106	108	110	113
	32	114	115	118	121	123	125	128	130	132	135
	40	107	109	111	114	116	119	121	123	125	128
	40	127	129	132	135	137	141	143	145	149	151
	50	134	137	141	143	146	149	152	156	158	162
	50	155	157	160	164	167	171	174	177	182	185
	10	46	48	49	49	50	51	52	52	53	55
	10	63	64	65	66	67	68	70	71	73	73
70	15	59	60	61	63	64	65	66	67	68	70
	15	77	79	80	81	82	84	86	87	89	91
	20	74	75	77	78	80	81	83	84	86	87
	20	93	95	96	97	100	102	103	105	107	108
	25	93	94	96	97	100	101	103	107	107	109
	25	113	114	116	118	121	123	125	128	128	131
	32	117	119	121	123	125	128	130	133	135	137
	32	138	141	143	145	148	151	153	156	159	162
	40	132	135	137	140	143	145	148	151	152	154
	40	155	157	160	163	166	168	172	174	178	180
	50	165	167	171	174	178	180	185	187	191	194
	50	187	191	194	198	202	205	208	213	215	218
	10	56	57	58	58	59	60	61	63	64	65
	10	75	75	78	79	80	81	82	84	85	86
70	15	59	60	61	63	64	65	66	67	68	70
	15	77	79	80	81	82	84	86	87	89	91
	20	74	75	77	78	80	81	83	84	86	87
	20	93	95	96	97	100	102	103	105	107	108
	25	93	94	96	97	100	101	103	107	107	109
	25	113	114	116	118	121	123	125	128	128	131
	32	117	119	121	123	125	128	130	133	135	137
	32	138	141	143	145	148	151	153	156	159	162
	40	132	135	137	140	143	145	148	151	152	154
	40	155	157	160	163	166	168	172	174	178	180
	50	165	167	171	174	178	180	185	187	191	194
	50	187	191	194	198	202	205	208	213	215	218
	10	56	57	58	58	59	60	61	63	64	65
	10	75	75	78	79	80	81	82	84	85	86

tвх-tв (температура на входе в ЭУ)	Условный диаметр, мм	Удельный теплопоток, Вт/м, через 1 градус Цельсия
tвх-tв (температура на входе в ЭУ)	Условный диаметр, мм	0	1	2	3	4	5	6	7	8	9
80	15	71	72	73	74	75	77	78	79	81	81
	15	92	93	94	96	98	100	101	101	102	105
	20	88	89	92	93	94	96	98	99	101	102
	20	109	111	114	115	117	120	121	123	125	127
	25	110	113	114	116	119	120	122	124	125	128
	25	134	136	138	141	143	145	146	149	151	153
	32	139	142	144	146	149	151	153	156	153	156
	32	164	166	170	172	174	178	180	182	180	182
	40	158	160	165	166	169	173	174	177	180	182
	40	184	186	189	192	195	198	201	204	208	210
	50	196	200	203	207	210	214	217	221	224	228
	50	223	227	230	235	238	242	246	250	253	257
	10	65	66	67	68	70	71	72	72	73	74
	10	87	88	91	91	93	93	95	96	97	99
90	15	82	84	86	87	88	89	91	92	93	94
	15	107	108	110	112	114	115	117	119	120	122
	20	103	106	107	108	110	112	114	115	116	118
	20	128	131	132	135	137	138	141	143	144	146
	25	130	131	134	136	137	138	139	142	146	148
	25	156	158	160	163	164	167	170	172	175	177
	32	164	166	168	171	173	175	179	181	184	186
	32	191	194	196	200	201	204	208	212	214	216
	40	186	188	190	194	196	200	202	206	208	212
	40	214	217	220	223	227	229	232	236	238	242
	50	231	235	238	243	246	250	253	257	260	264
	50	260	265	270	272	275	280	284	288	293	296
	10	75	77	78	79	80	81	82	83	84	85
	10	101	102	103	105	106	107	108	110	112	113
