3. Методика расчета

Тепловой расчет системы отопления, заключатся в определении площади поверхности отопительных приборов. К расчету приступают после выбора типа отопительных приборов, места установки, способа присоединения к трубам системы отопления, вида и параметров теплоносителя, температуры воздуха в отапливаемом поме­щении, диаметра труб по результатам гидравлического расчета. Поверхность отопительного прибора должна обеспечить необходимый тепловой поток от теплоносителя к воздуху помещения, равный теплопотерям помещения за вычетом теплоотдачи проложенных в нем теплопроводов[7].

Методы расчета и подбора отопительных приборов приведены в[1],[3].с целью уменьшения количества однотипных вычислений при выполнении курсового проекта рекомендуется проводить расчет отопительных приборов не более двух стояков главного циркуляционного кольца системы отопления, остальные приборы рассчитывать на ЭВМ)[7] .

Важнейшим теплотехническим показателем отопительной системы является коэффициент теплоотдачи прибора и площади внешней поверхности.

С целью обеспечения единого теплотехнического показателя с 1967 года была введена условная единица измерения площади -эквивалентный квадратный метр (ЭКМ).

ЭКМ - это условная поверхность эталонного прибора На­пример, ЭКМ секционного радиатора Н-136 с теплоотдачей 506 Вт при разности средней температуры теплоносителя и воздуха 64,5 0С относительном расходе теплоносителя воды в приборе составля­ет С = 1,0.

Однако площадь в ЭКМ не соответствует физической площади в м2. Например, у отопительных приборов типа гладкотрубного регистра, панельного радиатора, имеющих коэффициент теплоотдачи больше, чем у эталонного прибора, площадь в ЭКМ превышает их физическую площадь в м2 и наоборот, у малоэффективных при­боров типа конвектора, ребристой трубы площадь в ЭКМ меньше площади в м2.

В связи с этим с 1984 года в инженерных расчетах отказались от измерения площади поверхности отопительного прибора в ЭКМ и перешли на м2 [7].

3.1. Расчет площади отопительных приборов в однотрубных системах отопления.

Поверхность нагрева отопительных приборов в однотрубных системах отопления рассчитывается с учетом температуры теплоносителя на входе в каждый прибор , количество теплоносителя, проходящего через прибор ,и величины тепловой нагрузки прибора .

Расчет площади каждого отопительного прибора осуществляется в определенной последовательности[7]:

1. Вычерчивается расчетная схема стояка, принимается тип отопительного прибора и место установки, схема подачи теплоносителя в прибор, конструкция узла прибора На расчетной схеме проставляются диаметры труб, тепловая нагрузка прибора, равная теплопотерям Qтп , Вт.

2.Определяем суммарное понижение расчетной температуры воды на участках подающей магистрали от начала системы до рассматриваемого стояка по формуле (1):

, (1)

где ql - теплопередача одного метра трубы в помещение температурой tв, Вт/м, принимаемая по таблице 13.

Таблица 13 - Понижение расчетной температуры воды на участках подающей магистрали ∆tп.м.

,мм

25-32

40

50

65-100

125-150

,°С

0,40

0,40

0,30

0,20

0,10

- длинна участка магистрали, м;

- расход воды на участке, определяемый по предварительному расчету, кг/ч.

3.Расчитываем общее количество воды, циркулирующей по стояку по формуле (2):

, (2)

где Qпр - суммарные теплопотери в помещениях, обслуживаемых стояком, Вт;

- коэффициент принимаемый по приложению 1

-коэффициент принимаемый по приложению 1

4.Рассчитывается расход воды, проходящей через каждый прибор с учетом коэффициента затекания α [приложение 2] находят по формуле (3):

(3)

5.Определяется температура воды на входе в каждый отопительный прибор по ходу движения теплоносителя с учетом находится по уравнениям (4-5):

, (4)

, (5)

6.Определяется средняя температура воды в каждом отопительном приборе по ходу движения теплоносителя рассчитывается по формуле (6):

, (6)

7.Рассчитывается средний температурный напор в каждом отопительном приборе по ходу движения теплоносителя определяется по формуле (7):

, (7)

8.Определяется плотность теплового потока для каждого отопительного прибора по ходу движения теплоносителя определяется по формуле (8):

, (8)

где - номинальная плотность теплового потока, полученная при стандартных условиях, принимаемая по приложению 4;

- показатели для определения теплового потока отопительного прибора, принимаемые по приложению 3.

- поправочный коэффициент, учитывающий движение теплоносителя в приборе «снизу-вверх», рассчитываемый по формуле (8а):

, (8а)

где а = 0,006-для чугунных секционных и стальных панельных радиаторов типа РСВ1;

а = 0,002 – для конвекторов настенных типа «Универсал», «Аккорд» и прибора «Коралл» в двухрядном исполнении по высоте; для остальных приборов =1;

- коэффициент учета расчетного атмосферного давления для отопительных приборов, принимаемый по приложению 5.

9.Рассчитывается полезная теплоотдача труб стояка, подводок к отопительным приборам, проложенным в помещении рассчитывается по формуле (9):

при

, (9)

где - теплоотдача 1 м вертикальных и горизонтальных труб в I помещении, Вт/м, принимаемая по приложению 7 в зависимости от диаметра и разности температуры теплоносителя на входе его в рассматриваемое помещение и температуры воздуха в помещении;

- длина вертикальных и горизонтальных труб в пределах i-ro помещения, м.

10.Далее определяем требуемую теплоотдачу отопительного прибора в рассматриваемом помещении с учетом полезной теплоотдачи проложенных в помещении труб по формуле (10):

(10)

где - теплопотери в i-м помещении;

- поправочный коэффициент, учитывающий долю теплоотдачи теплопроводов, принимаемый - при открытой прокладке; - при скрытой прокладке; - при прокладке в тяжелом бетоне.

1 1.Определяем расчетную наружную площадь отопительного прибора по ходу движения теплоносителя по формуле (11):

(11)

Расчетное число секций чугунных радиаторов находят по формуле:

, (12)

где fсек - поверхность одной секции радиатора, принимаемая по справочнику проектировщика, м2;

b3 - коэффициент, учитывающий количество секций в приборе;

b4 - коэффициент, учитывающий способ установки отопительного прибора, принимаемый по приложению 6.

Коэффициент учета числа секций в приборе определяется по формуле:

, (13)

Результаты расчетов отопительных приборов каждого стояка системы водяного отопления рекомендуется сводить в таблицу 14.

Таблица 14 – Ведомость отопительных приборов.

№ прибора

Теплопотери помещения Qпом., Вт

Температура внутреннего воздуха tвн., оС

Температура воды на входе в прибор tвх., оС

Температура воды на выходе из прибора tвых., оС

Температурный напор dtcр., оС

Коэффициент n

Коэффициент p

Коэффициент c

Средняя температура воды в отопительном приборе, tср,., оС

Теплоотдача вертикальных труб qв, Вт

Длина вертикальных труб Lв, м

Теплоотдача горизонтальных труб q г, Вт

Длина горизонтальных труб Lг, м

Общая теплоотдача трубопровода Qтр., Вт

Тепловая нагрузка приборов Qпр., Вт

Поверхность нагрева прибора Fпр., м2

Коэффициент β3

Коэффициент β4

Расчетное число секций n расч., шт.

Установленное число секций n уст., шт.

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

3.2. Пример расчета площади отопительных приборов в однотрубных системах отопления.

Поверхность нагрева отопительных приборов в однотрубных системах отопления рассчитывается с учетом температуры теплоносителя на входе в каждый прибор ,количество теплоносителя, проходящего через прибор ,и величины тепловой нагрузки прибора .

Рассмотрим расчет поверхности нагревательных приборов Ст1. Принимаем тип отопительного прибора М-90.

Определяем суммарное понижение расчетной температуры воды на участках подающей магистрали от начала системы до рассматриваемого стояка:

Gст = 161 кг/ч,

Рассчитываем расход воды, проходящей через каждый прибор с учетом коэффициента затекания α [приложение 2] по формуле (3):

Определяем температуру воды на входе в каждый отопительный прибор по ходу движения теплоносителя с учетом по уравнениям (4-5):

; ; ;

Определяем среднюю температуру воды в каждом отопительном приборе по ходу движения теплоносителя по формуле (6):

;

; ; ; ;

Далее рассчитываем средний температурный напор в каждом отопительном приборе по ходу движения теплоносителя по формуле (7):

; ;

; ; ;

Определяем поправочный коэффициент, учитывающий движение теплоносителя в приборе «снизу-вверх» по формуле (8а):

; ;

Рассчитываем плотность теплового потока для каждого отопительного прибора по ходу движения теплоносителя по формуле (8):

;

; ; ;

;

Рассчитываем полезную теплоотдачу труб стояка, подводок к отопительным приборам , проложенным в помещении по формуле (9):

Для первого прибора при

Аналогично рассчитываем для всех остальных приборов.

Рассчитываем требуемую теплоотдачу отопительного прибора в рассматриваемом помещении с учетом полезной теплоотдачи проложенных в помещении труб по формуле (10):

; ; ;

; ;

Определяем расчетную наружную площадь отопительного прибора по ходу движения теплоносителя по формуле (11):

; ; ;

; ;

Коэффициент учета числа секций в приборе определяется по формуле (13):

Расчетное число секций чугунных радиаторов находят по формуле (12):

Далее расчет ведется аналогично.

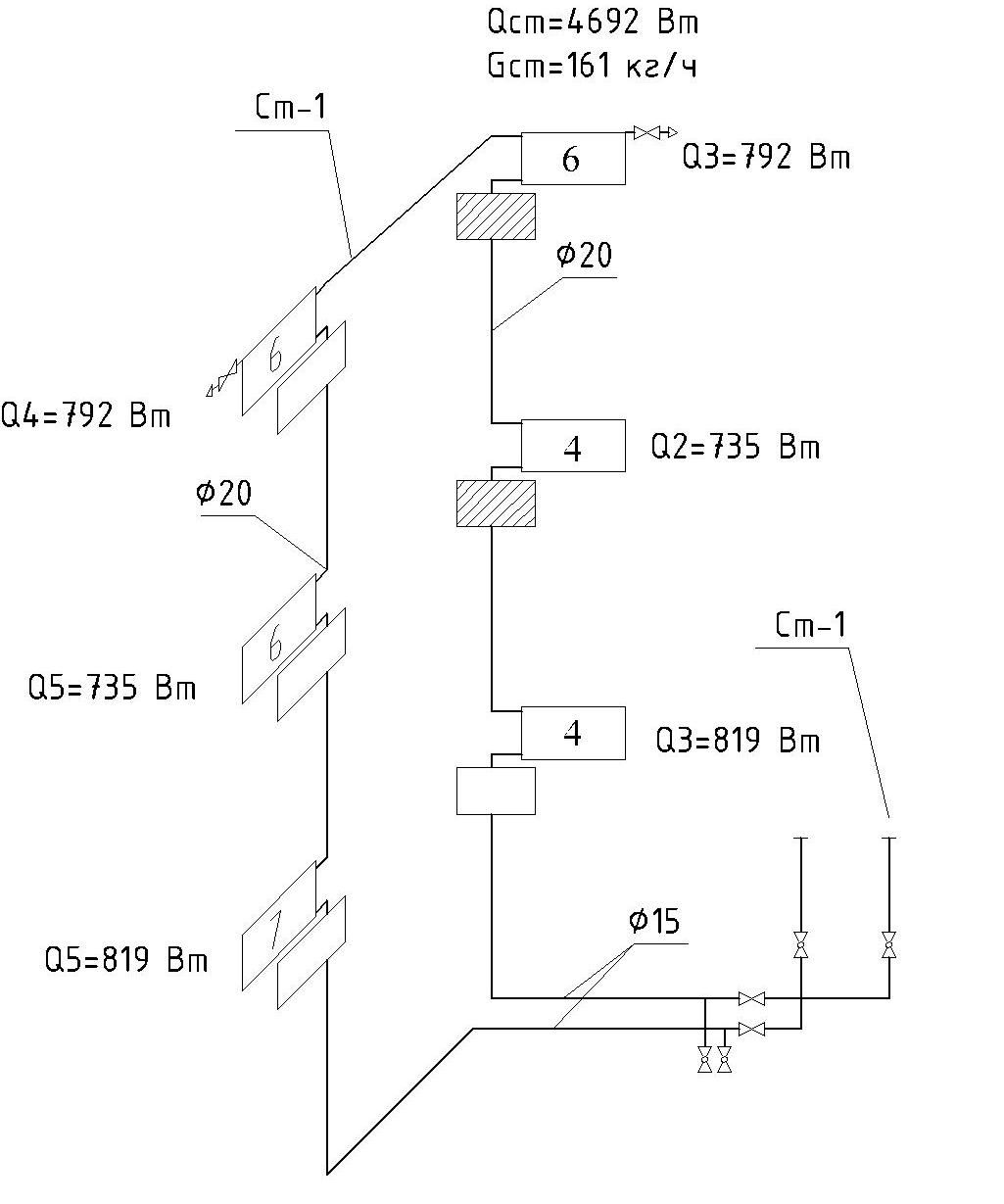

Рисунок 2

Таблица 15 – Ведомость отопительных приборов.

№ прибора

Теплопотери помещения Qпом., Вт

Температура внутреннего воздуха tвн., оС

Температура воды на входе в прибор tвх., оС

Температура воды на выходе из прибора tвых., оС

Температурный напор dtcр., оС

Коэффициент n

Коэффициент p

Коэффициент c

Коэффициент α

Коэффициент 𝜓

Средняя температура воды в отопительном приборе, tср,., оС

Теплоотдача вертикальных труб

qв, Вт

Длина вертикальных труб Lв, м

Теплоотдача горизонтальных

труб q г, Вт

Длина горизонтальных труб Lг, м

Общая теплоотдача трубопровода Qтр., Вт

Тепловая нагрузка приборов

Qпр., Вт

Поверхность нагрева прибора

Fпр., м2

Коэффициент β3

Коэффициент β4

Расчетное число секций n расч., шт.

Установленное число секций

n уст., шт.

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

Расчет стояка 1. Q = 4692Вт, G = 161 кг/ч

1

819

22

94,4

89,8

70,1

0,15

0

1

1

0,972

92,1

78

2,27

97

0,8

255

567

0,83

1,11

1

3,7

4

2

723

89,8

85,6

65,7

0,15

0,975

87,7

67

2,27

86

0,8

221

536

0,84

1,11

3,8

4

3

792

85,7

81,3

61,7

0,15

0,974

83,5

63

0,15

81

2,16

184

626

1,1

1,07

5,1

6

4

792

81,3

76,9

57,1

0,15

1

79,1

56

0,15

71

2,16

162

646

1,2

1,05

5,7

6

5

793

76,9

72,7

52,8

0,15

74,8

51

2,27

65

0,8

168

584

1,2

1,05

5,7

6

6

819

72,9

68,3

48,6

0,15

70,6

70

2,27

89

0,8

230

612

1,3

1,04

6,3

7
