МИНОБРНАУКИ РОССИИ
Федеральное государственное образовательное бюджетное учреждение высшего профессионального образования «Вологодский государственный технический университет»
Кафедра теплогазоснабжения и вентиляции
РАСЧЁТ ПОВЕРХНОСТИ НАГРЕВАТЕЛЬНЫХ ПРИБОРОВ В СИСТЕМАХ ВОДЯНОГО ОТОПЛЕНИЯ
Методическое пособие к курсовому и дипломному проектированию
Факультеты: инженерно – строительный, экологии, заочного и дистанционного обучения
Специальности: 290700 – теплогазоснабжение и вентиляция,
100700 – промышленная теплоэнергетика,
290300 – промышленное и гражданское строительство,
290500 – городское строительство и хозяйство,
290800 – водоснабжение и водоотведение.
Направления подготовки: строительство, теплоэнергетика, экология
Вологда
2013
УДК 697.4:532.5(07)
Расчёт поверхности нагревательных приборов в системах водяного отопления: методическое пособие по выполнению курсовых и дипломных проектов. - Вологда: ВоГТУ, 2013. – 50 с.
Пособие составлено в соответствии с современными нормами проектирования нагревательных приборов в системах водяного отопления и Федеральным стандартом по дисциплинам технического цикла и может быть использовано студентами всех форм обучения. В пособии приведены также и некоторые справочные материалы, полезные для проектирования
Утверждено редакционно – издательским советом ВоГТУ
Составитель: Корюкин С.И.
Рецензент: Скороходов В.Г., генеральный директор ЗАО ПИИ «Вологдаагропроект»
1.Исходные данные для проектирования
Главным исходным материалом для расчета поверхности нагревательных приборов является подробно разработанная и рассчитанная в гидравлическом отношении (определены диаметры каждого из участков) аксонометрическая схема системы отопления здания.
На расчетной аксонометрической схеме должны быть указаны расчетные нагрузка (тепловые потоки) каждого нагревательного прибора системы, Qнп в Вт или кДж/ч. Теплопотоки нагревательных приборов Qнп вычисляют на основе таблицы расчетных теплопотерь помещений с учетом установки приборов у наружных ограждений, см. [4,с.9] .На схеме указываются также расчетные тепловое и гидравлические нагрузки стояков системы, соответственно Qст и Gст, вычисленные с некоторым запасом, учтенным коэффициентом β4, см. [4,c.9,10].
Диаметры каждого из этажеузлов системы (этажеузел помещения включает собственно нагревательные приборы и открыто проложенные горизонтальные и вертикальные трубопроводы) определены по результатам гидравлического расчета и должны быть нанесены на схему.
Для каждого помещения известна расчетная температура внутреннего воздуха, tв в °С.
Технические данные большинства современных приборов приведены в главе 2. Следует отметить, что информация по этому вопросу в литературе по отоплению в основном является устаревшей.
2.Виды и технические данные нагревательных приборов
2.1.Общие положения
Один из основных элементов систем водяного отопления - нагревательный прибор - предназначен для передачи теплоты от теплоносителя (воды) в помещение.
Приборы для систем отопления изготовляют с гладкой и ребристой внешней поверхностью пяти основных видов: радиаторы секционные, радиаторы панельные, конвекторы, ребристые трубы, гладкотрубные приборы.
Для нагревательных приборов помимо санитарно-гигиенических, экономических, архитектурно-строительных, производственно-монтажных требований добавляется еще теплотехническое требование - прибор должен обладать повышенным значением коэффициента теплопередачи, что приводит к снижению расхода металла. В радиаторных системах водяного отопления, например, расход металла на приборы достигает 60-80% общей затраты металла на монтаж.
Задача проектирования и заключается в том, чтобы из всей гаммы выпускаемых промышленностью приборов выбрать наиболее оптимальный вид и типоразмер, с учетом перечисленных выше требований и конкретных условий проектирования.
Ниже дается краткая характеристика современных приборов, имеющих наиболее широкое использование.
2.2.Радиаторы стальные панельные
Стальные панельные радиаторы - одни из наиболее часто использующихся в системах индивидуального отопления (обычно в загородных домах). Они обладают небольшой тепловой инерцией, а значит, с их помощью легче осуществлять регулирование температуры в помещении. Рабочее давление для большинства моделей стальных панельных радиаторов лежит в пределах 9 атм. Благодаря широчайшему модельному ряду можно подобрать оптимальный по параметрам стальной панельный радиатор практически для любого помещения. Стандартная высота стальных панельных радиаторов равна: 300, 350, 400, 500, 600 и 900 мм (есть и более низкие - 250 мм), ширина - от 400 до 3000 мм, глубина от 46 до 165 мм. Ассортимент стальных панельных радиаторов каждого из ведущих производителей состоит из нескольких сотен моделей разной глубины, ширины и высоты. Очевидно, что только крупные поставщики могут позволить себе работать с этим типом отопительных приборов и держать на складе такую широкую номенклатуру.
Название этого типа отопительных приборов дает достаточно точное представление об их внешнем виде - это, действительно, прямоугольная панель, в подавляющем большинстве случаев, белого цвета. Конструкция стального панельного радиатора - это, грубо говоря, два сваренных между собой стальных листа (толщиной, обычно, 1,25 мм) с вертикальными каналами, в полости которых циркулирует теплоноситель. Для увеличения нагреваемой поверхности, а, как следствие, теплоотдачи к тыльной стороне панели приварены стальные П-образные рёбра.
Технические характеристики радиаторов представлены в табл. 1 и табл. 2
Таблица 1 - Технические данные радиаторов kermi.
Условное обозначени е радиатора FKO |
Номинальный тепловой поток Qну, Вт |
Габаритные размеры, мм |
Масса окрашенно го радиатора , кг |
Площадь наружной поверхности нагрева F, м2 |
Объём воды в радиаторе, л |
||||
Высота Н |
Длина BL |
||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|||
11-05-04 |
534 |
500 |
400 |
6,41 |
1,56 |
1,08 |
|||
11-05-05 |
668 |
500 |
7,97 |
1,98 |
1,35 |
||||
11-05-06 |
801 |
600 |
9,54 |
2,39 |
1,62 |
||||
11-05-07 |
935 |
700 |
11,11 |
2,81 |
1,89 |
||||
11-05-08 |
1068 |
800 |
12,67 |
3,22 |
2,16 |
||||
11-05-09 |
1202 |
900 |
14,24 |
3,64 |
2,43 |
||||
11-05-10 |
1335 |
1000 |
15,81 |
4,06 |
2,7 |
||||
11-05-12 |
1602 |
1200 |
18,94 |
4,89 |
3,24 |
||||
11-05-14 |
1869 |
1400 |
22,07 |
5,72 |
3,78 |
||||
11-05-16 |
2136 |
1600 |
25,2 |
6,55 |
4,32 |
||||
11-05-18 |
2403 |
1800 |
28,33 |
7,38 |
4,86 |
||||
Продолжение таблицы 1
1 |
2 |
3 |
4 |
5 |
6 |
7 |
11-05-20 |
2670 |
|
2000 |
31,46 |
8,21 |
5,4 |
11-05-23 |
3070 |
2300 |
36,16 |
9,46 |
6,21 |
|
11-05-26 |
3471 |
2600 |
40,86 |
10,71 |
7,02 |
|
11-05-30 |
4005 |
3000 |
47,13 |
12,37 |
8,1 |
Таблица 2 - Технические данные радиаторов “Демрад”.
Условное обозначение радиатора |
Номинальный тепловой поток Qну Вт |
Габаритные размеры, мм |
Масса окрашенного радиатора, кг |
Площадь наружной поверхности нагрева F, м2 |
Объём воды в радиаторе, л |
|
Высота Н |
Длина L |
|||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
11-РК-500-500 |
625 |
500 |
500 |
9,0 |
2,09 |
1,2 |
11-РК-500-600 |
750 |
600 |
10,8 |
2,51 |
1,44 |
|
11-РК-500-700 |
875 |
700 |
12,6 |
2,93 |
1,68 |
|
11-PК-500-800 |
1000 |
800 |
14,4 |
3,35 |
1,92 |
|
11-РК-500-900 |
1125 |
900 |
16,2 |
3,77 |
2,16 |
|
11-РК-500-1000 |
1250 |
1000 |
18,0 |
4,18 |
2,4 |
|
11-РК-500-1100 |
1375 |
1100 |
19,8 |
4,6 |
2,64 |
|
11-РК-500-1200 |
1500 |
1200 |
21,6 |
5,02 |
2,88 |
|
11-РК-500-1300 |
1625 |
1300 |
23,4 |
5,44 |
3,12 |
|
11-РК-500-1400 |
1750 |
1400 |
25,2 |
5,86 |
3,36 |
|
11-РК-500-1500 |
1875 |
1500 |
27,0 |
627 |
3,6 |
|
11-РК-500-1600 |
2000 |
1600 |
28,8 |
6,69 |
3,84 |
|
11-РК-500-1700 |
2125 |
1700 |
30,6 |
7,11 |
4,08 |
|
11-РК-500-1800 |
2250 |
1800 |
32,4 |
7,53 |
432 |
|
11-РК-500-1900 |
2375 |
1900 |
34,2 |
7,95 |
4,56 |
|
11-РК-500-2000 |
2500 |
2000 |
36,0 |
8,36 |
4,8 |
|
11-РК-500-3000 |
3750 |
3000 |
54,0 |
12,54 |
7,2 |
|
2.3.Радиаторы чугунные секционные
Чугунные отопительные радиаторы 2К60К и 2К60 - двухколонные секционные радиаторы современного дизайна, адаптированные к реальным условиям эксплуатации в отечественных системах отопления. Секционные радиаторы 2К60П и 2К60 изготавливают методом литья в песчаные формы из серого чугуна. Секции соединяют между собой с помощью ниппелей с резьбой G 1 1/4, изготовляемых из ковкого чугуна. Каждый радиатор комплектуется двумя глухими и двумя проходными пробками с резьбовыми отверстиями G 1/2. По требованию заказчика вместо резьбы G 1/2 могут быть выполнены резьбы G 3/4 или G 3/8.
Основные модификации радиаторов 2К60П за счёт оребрения фронтальной колонки при их сборке образует лицевую панель с небольшими вертикальными просветами. Радиаторы выпускаются с монтажной высотой 500 и 300 мм. Модификация 2К60 не имеет в отличие от радиатора 2К60П оребрения фронтальной колонки и характеризуется большим просветом между колонками соседних секций. Малая длина секций радиаторов 2К60П и 2К60 (60 мм) и соответствующая тепловая мощность позволяют с минимальной погрешностью подбирать отопительные приборы для отопления помещений различного назначения, обеспечивая при этом достаточно высокую (и варьируемую) теплоплотность - от 1,4 до 2,1 кВт/м.
Радиаторы 2К60П и 2К60 предназначены для работы в водяных системах отопления зданий различного назначения с рабочим избыточным давлением теплоносителя до 1,2 МПа (12 кгс/см2) включительно при испытательном давлении не менее 1,8 МПа (18 кгс/см2) и его температуре до 130°С при использовании резиновых прокладок и до 150°С при использовании паронитовых прокладок. Высокая антикоррозионная стойкость чугунных радиаторов позволяет их применять и в паровых системах отопления с температурой теплоносителя до 130°С.
Чугунные радиаторы обливают в виде отдельных секции или блоков. Радиаторы собирают на заводах по спецификациям заказчиков, но не боле е восьми секций в одной группе с прокладками из термостойкой резины. Радиаторы испытывают пробным гидравлическим давлением 1,2 Па (максимальное рабочее давление 0,6 Па). Собирают радиаторы из отдельных секций или блоков при помощи цилиндрических ниппелей, имеющих двухстороннюю (правую и левую) резьбу.
Технические данные секций чугунных радиаторов даны в таблице 3 и таблице 4.
Таблица 3 – Основные технические характеристики чугунных секционных радиаторов 2К60П и 2К60 (отнесённые к одной секции радиатора)
Обозначение |
Номинальный тепловой поток QHy, Вт |
Размеры секции, мм |
Масса, кг |
Ёмкость, л |
Площадь наружной поверхности нагрева F, м2 |
|||
Высота Н |
Монтажная высота Нм |
Длина Lс |
Глубина В |
|||||
2К60П 138-500 |
126 |
576 |
500 |
60 |
138 |
5,6 |
1,1 |
0,19 |
2К60П-138-300 |
85 |
376 |
300 |
50 |
138 |
4,1 |
0,8 |
0,129 |
2К60-138-500 |
120 |
576 |
500 |
60 |
138 |
5,3 |
1,1 |
0,17 |
Промежуточный элемент |
97 |
80 |
- |
184 |
140 |
3,5 |
0,24 |
0,134 |
Примечания: 1. Общая длина радиатора L равна сумме произведения длины секции (Lc=60 мм) на число секций п, длины пробок и прокладок к ним (14X2=28 мм) и длины прокладок между секциями (1 мм): L = Lc*n + 28 + 1*(n-1), мм.
2. При использовании промежуточных элементов следует учитывать их длину с прокладками (184+1 = 185 мм).
3. Масса секции приведена с учётом массы грунта и краски и приходящейся на секцию массы ниппелей и прокладок.
Таблица 4 – Технические данные секций чугунных радиаторов
Марка радиатора |
Площадь поверхности нагрева секц. м2 |
Номинальная плотность теплового потока qном, Вт/м2 |
Объем секц. л |
Полная высота, мм |
Монтажная высота, мм
|
Глубина секции, мм |
Ширина секции, мм |
Масса, кг |
М-140AО |
0,299 |
|
1,43 |
582 |
500 |
140 |
96 |
8,23 |
M-I40 |
0,254 |
758 |
1,55 |
582 |
500 |
140 |
96 |
7,44 |
МC-I40 |
0,238 |
725 |
|
582 |
500 |
140 |
96 |
|
М - 90 |
0,2 |
802 |
1,25 |
582 |
500 |
90 |
96 |
6,98 |
РД-90с |
0,203 |
700 |
1,5 |
582 |
500 |
90 |
96 |
6,95 |
2.4.Конвекторы
2.4.1.Общие положения
Конвектор - нагревательный прибор конвективного типа, представляющий собой одну или несколько труб с насаженными на них плотно пластинками определенной геометрической формы, чаще прямоугольной. Внутри труб протекает теплоноситель (вода), снаружи пластины и трубы омываются воздухом. Конвекторы выпускаются открытого типа ("Аккорд") и закрытого типа, с кожухом ("Бриз", "Изотерм", "Универсал", "КВ"). Конвектор
закрытого типа состоит из оребренного нагревателя, кожуха и воздушного клапана. С помощью изменения угла установки клапана можно изменять расход воздуха через конвектор и, следовательно, тепловой поток конвектора в широких пределах (примерно в 2 раза). Конвекторы с кожухом присоединяют в однотрубных системах по проточной схеме (регулирующие краны на подводках не ставятся). Конвекторы предназначены для установки в жилых и общественных зданиях при температуре воды а них до 150°С и давлении до I Па.
Конвекторы обладают невысокими значениями коэффициента теплопередачи (К=5-7 Вт/м2С), но производство их расширяется, что объясняется простотой изготовления, высокой механизацией производства, удобством монтажа, компактностью (больной поверхностью в
единице объема). Конвекторы занимают мало места по глубине помещений, способствуют сокращению зоны теплового дискомфорта в помещениях при размещении их у пола по всей длине окон и наружных стен.
2.4.2. Конвекторы без кожуха "Аккорд".
Конвекторы "Аккорд" устанавливают в жилых, общественных и производственных зданиях. Конвекторы без кожуха не допускаются к применению в детских и больничных учереждениях, зданиях с повышенными требованиями к гигиене помещений. Конвектор состоит из .двух расположенных одна над .другой стальных труб условным .диаметром 20 мм с плотно насаженными на них П - образными пластинами толщиной 0,8 мм. Плотность насадки пластин обеспечивается дорнованием труб. Конвекторы выпускают проходными
или концевыми под сварку или под резьбу. Применяют как однорядную, так и, при необходимости, двухрядную установку. Чертеж установки конвектора дан в [6,с.184] .
Конвектор занимает мало места по глубине помещении (глубина 60 мм), но имеет непривлекательный внешний вид.
Технические данные конвекторов типа "Аккорд" представлены в таблице 5.
Таблица 5 – Технические данные конвекторов типа "Аккорд"
типоразмер |
мм |
мм |
Число пластин |
Число конвекторов по высоте |
Поверхность нагрева м2 |
Масса с кронштейном |
А - 12 |
460 |
610 |
12 |
1 |
0,98 |
4,9 |
2А - 12 |
460 |
610 |
2 х 12 |
2 |
1,96 |
10.3 |
А - 16 |
620 |
770 |
16 |
1 |
1,3 |
6,3 |
2А - 16 |
620 |
770 |
2 х 16 |
2 |
2,6 |
13.0 |
А - 20 |
780 |
930 |
20 |
1 |
1,63 |
7,7 |
2А - 20 |
780 |
930 |
2 х 20 |
2 |
3,26 |
15,3 |
А - 24 |
940 |
1090 |
24 |
1 |
1,96 |
9,1 |
2А - 24 |
940 |
1090 |
2 х 24 |
2 |
3,92 |
16,5 |
А - 28 |
1100 |
1250 |
28 |
1 |
2,26 |
10,5 |
2А - 28 |
1100 |
1250 |
2 х 28 |
2 |
4,50 |
21,3 |
А - 32 |
1260 |
1410 |
32 |
1 |
2,61 |
11,8 |
2А - 32 |
1260 |
1410 |
2 х 32 |
2 |
5,22 |
24,0 |
А - 36 |
1420 |
1570 |
36 |
1 |
2,94 |
13,2 |
2А - 36 |
1420 |
1570 |
2 х 36 |
2 |
5,88 |
26,7 |
А-40 |
1580 |
1730 |
40 |
1 |
3,26 |
14,с |
2А - 40 |
1580 |
1730 |
2 х 40 |
2 |
6,52 |
29,5 |
ПРИМЕЧАНИЯ: 1. В обозначениях проходных конвекторов добавляются индекс "п". Например, концевой конвектор обозначают А-40, а проходной -А - 40п. При двухрядной установке соответственно обозначают 2А-40 и 2А-40п.
2. Масса конвекторов указана при толщине пластин 0,8 мы и толщине стенки трубы 2,2 мм.
3. Бри двухрядной установке расстояние между осями подводок равно 500 мм.
2.4.3.Конвекторы с кожухом стальные напольные "БРИЗ"
Напольные конвекторы являются современными отопительными приборами, редназначенными для отопления офисов, торговых помещений, автосалонов, гостиниц, квартир, зимних садов, бассейнов и других объектов. Рекомендуется применять в помещениях с большими застекленными поверхностями или холодными стенами, где тяжело создать тепловой комфорт. Воздух около стен охлаждается и опускается к полу, распределяясь по всему объему. В помещениях с большим остеклением практически невозможно создать тепловой комфорт без напольных конвекторов.
Конвектор подключается к системе отопления температурой 115°С и рабочим давлением 2,5 МПа (25 кгс/см2). Наружные детали поверхности имеют эпоксиполиэфирное порошковое покрытие.
Технические данные конвекторов "БРИЗ" представлены в таблице 6.
Таблица 6 – Технические данные конвекторов "БРИЗ"
Высота/ширина прибора |
Теплоотдача, Вт, Δt=70°, при длине конвектора (м) |
|||||
0.5 |
1,0 |
1,5 |
2,0 |
2,5 |
3.0 |
|
83/200 мм |
197 |
308 |
416 |
530 |
650 |
759 |
123/200 мм |
205 |
320 |
432 |
543 |
663 |
775 |
2.4.4.Конвекторы с кожухом серии "УНИВЕРСАЛ"
Предназначены для установки в зданиях жилого, производственного и общественного назначения.
Современный дизайн, а также высокие показатели надежности и долговечности при низкой стоимости конвекторов характеризуют их как действительно универсальные отопительные приборы для самых различных вариантов их использования в российской практике. Конвекторы могут применяться в насосных, элеваторных и гравитационных системах.
Принцип передачи тепла. При использовании конвектора для отопления в жилых помещениях происходит естественная циркуляция воздуха. Теплый воздух, нагретый пластинами оребрения, поднимается вверх к потолку, перемещается к противоположной стене и, охлаждаясь, опускается вниз к полу и, вновь нагреваясь, поднимается вверх, обеспечивая равномерный нагрев всего помещения, т.е. применяется конвективный принцип передачи тепла.
Типы стальных настенных конвекторов с кожухом:
«УНИВЕРСАЛ-ТБ» травмобезопасный конвектор малой глубины (94 мм).
«УНИВЕРСАЛ-ТБ-С» травмобезопасный конвектор средней глубины (156 мм).
В качестве канала для прохода теплоносителя используются стальные электросварные трубы с толщиной стенки 2,5 мм. Это обеспечивает равнопрочность конвекторов и теплопроводов систем отопления, а также позволяет использовать их при теплоносителе самого различного вида.
Максимальное рабочее избыточное давление теплоносителя — до 1,0 МПа (10 кгс/см²); испытательное давление — 1,6 Па (16 кгс/см²) Номинальный тепловой поток из расчета примерно 1 кВт на 10 м² Максимальная температура теплоносителя — 150°C Монтажная высота — 400 мм Глубина малая — 94 мм; средняя — 156 мм Срок службы — не менее 25 лет Травмобезопасные Покрытие — порошковая эмаль 100% выходной контроль
Технические данные конвекторов " УНИВЕРСАЛ " представлены в таблице 7 и таблице 8.
Таблица 7 – "Универсал ТБ" - настенная модель малой глубины с клапаном для регулирования теплового потока
Обозначения |
Монтажный номер |
Номинальный тепловой поток Qну кВт |
Размеры, мм |
Количество пластин оребрения, шт. |
Масса конвектора (справочная), кг |
||||||||||||
концевой (к) |
проходной (п) |
Длина кожуха, L |
Длина элемента по оребрению |
Общая длина L1 |
Шаг пластин оребрения |
концевого |
проходного
|
||||||||||
концевого |
проходного |
||||||||||||||||
КСК 20-0,400к |
КСК 20-0,400п |
У1 |
0,400 |
646 |
468 |
662 |
712 |
12 |
40 |
7,84 |
8,18 |
||||||
КСК 20-0,479к |
КСК 20-0,479п |
У2 |
0,479 |
742 |
564 |
758 |
808 |
12 |
48 |
8,47 |
8,81 |
||||||
КСК 20-0,655к |
КСК 20-0,655п |
УЗ |
0,655 |
646 |
540 |
662 |
712 |
6 |
91 |
10,09 |
10,43 |
||||||
КСК 20-0,787к |
КСК 20-0,787п |
У4 |
0,787 |
742 |
636 |
758 |
808 |
6 |
107 |
11,07 |
11,41 |
||||||
КСК 20-0,918к |
КСК 20-0,918п |
У5 |
0,918 |
838 |
744 |
854 |
904 |
6 |
125 |
12,14 |
12,48 |
||||||
КСК- 1,049к |
КСК-1,049п |
У6 |
1,049 |
934 |
840 |
950 |
1000 |
6 |
141 |
13,12 |
13,46 |
||||||
КСК- 1,180к |
КСК-1,180п |
У7 |
1,180 |
1030 |
936 |
1046 |
1096 |
6 |
157 |
14,10 |
14.44 |
||||||
КСК- 1,311 к |
КСК-1,311п |
У8 |
1.311 |
1126 |
1032 |
1 142 |
1192 |
6 |
173 |
15,08 |
15.42 |
||||||
КСК- 1,442 к |
КСК-1,442п |
У9 |
1,442 |
1222 |
1128 |
1238 |
1288 |
6 |
189 |
16,06 |
16,40 |
||||||
КСК- 1,573к |
КСК-1,573п |
У10 |
1,573 |
1318 |
1230 |
1334 |
1384 |
6 |
206 |
17,08 |
17,42 |
||||||
КСК- 1,704к |
КСК-1,704п |
У11 |
1,704 |
1414 |
1326 |
1430 |
1480 |
6 |
222 |
18,10 |
18,44 |
||||||
КСК- 1,835к |
КСК-1,835п |
У12 |
1,835 |
1510 |
1422 |
1576 |
1576 |
6 |
238* |
19,12 |
19,46 |
||||||
КСК- 1,966к |
КСК-1,966п |
У13 |
1,996 |
1606 |
1524 |
1622 |
1672 |
6 |
255 |
20,14 |
20,48 |
||||||
Таблица 8 – «Универсал ТБ-С» - настенная модель малой глубины с клапаном для регулирования теплового потока
Обозначения |
Монтажный номер |
Номинальный тепловой поток Qну, кВт |
Размеры, мм |
Количество пластин оребрения, шт. |
Масса конвектора (спра-вочная), кг |
|||||||||||||
концевой (к)
|
проходной (п) |
Длина кожуха, L |
Длина элемента по оребрению |
Общая длина |
Шаг пластин оребре-ния |
концевого |
проходного |
|||||||||||
К |
П |
концевого |
проходного |
|||||||||||||||
КСК20-1,226к |
КСК20-1,226к |
У14 |
1,226 |
788 |
740 |
594 |
804 |
806 |
6 |
200 |
19,81 |
18,74 |
||||||
КСК 20-1,348к |
КСК 20-1,348п |
У15 |
1,348 |
836 |
788 |
642 |
852 |
854 |
6 |
216 |
21,02 |
19,81 |
||||||
КСК 20-1,471к |
КСК 20-1,471п |
У16 |
1,471 |
884 |
836 |
690 |
900 |
902 |
6 |
232 |
22,23 |
21,02 |
||||||
КСК20-1,593к |
КСК 20-1,593п |
У17 |
1,593 |
932 |
884 |
738 |
948 |
950 |
6 |
248 |
23,44 |
22,23 |
||||||
КСК20-1,716к |
КСК20-1,716п |
У18 |
1,716 |
980 |
932 |
786 |
996 |
998 |
6 |
264 |
24,65 |
23,44 |
||||||
КСК 20-1,838к |
КСК 20-1,838п |
У19 |
1,838 |
1028 |
980 |
834 |
1044 |
1046 |
6 |
280 |
25,86 |
24,65 |
||||||
КСК 20-1,961к |
КСК 20-1,961п |
У20 |
1,961 |
1076 |
1028 |
882 |
1092 |
1094 |
6 |
296 |
27,07 |
25,86 |
||||||
КСК 20-2,083к |
КСК 20-2,083п |
У21 |
2,038 |
1124 |
1076 |
930 |
1140 |
1142 |
6 |
312 |
28,28 |
27,07 |
||||||
КСК 20-2,206к |
КСК 20-2,206п |
У22 |
2,206 |
1172 |
1124 |
978 |
1188 |
1190 |
6 |
328 |
29,49 |
28,28 |
||||||
КСК 20-2,328к |
КСК 20-2,328п |
У23 |
2,328 |
1220 |
1172 |
1026 |
1236 |
1238 |
6 |
344 |
30,70 |
29,49 |
||||||
КСК 20-2,451к |
КСК 20-2,451п |
У24 |
2,451 |
1268 |
1220 |
1074 |
1284 |
1286 |
6 |
360 |
31,91 |
30,70 |
||||||
КСК 20-2,574к |
КСК 20-2,574п |
У25 |
2,574 |
1316 |
1268 |
1122 |
1332 |
1334 |
6 |
376 |
33,12 |
31,91 |
||||||
КСК 20-2,696к |
КСК 20-2,696п |
У26 |
2,696 |
1364 |
1316 |
1170 |
1380 |
1382 |
6 |
392 |
34,33 |
33,12 |
||||||
КСК 20-2,819к |
КСК 20-2,819п |
У27 |
2,819 |
1412 |
1364 |
1218 |
1428 |
1430 |
6 |
408 |
35,54 |
34,33 |
||||||
КСК 20-2,941к |
КСК 20-2,941п |
У28 |
2,941 |
1460 |
1412 |
1266 |
1476 |
1478 |
6 |
424 |
36,75 |
35,54 |
||||||
2.4.5.Конвекторы "ИЗОТЕРМ"
Конвекторы «Изотерм» – отопительные приборы с кожухом настенного и напольного типа. Они выпускаются или с боковым, или с нижним расположением присоединительных патрубков. Базовая настенная конструкция конвектора РКН с боковыми патрубками показана на рис. 1. Кожух конвектора «Изотерм» выполняет декоративно-защитную функцию и лишь на 50 мм превышает расположенный внутри трубчато-пластинчатый нагревательный элемент. Кожух настенных конвекторов, состоящий из фронтальной панели с просечной воздуховыпускной решёткой и приваренных к ней боковых стенок, жёстко соединён с нагревательным элементом. Он навешивается на фирменные кронштейны с защёлками, обеспечивающие фиксированный зазор 12 мм между оребрением и стеной, необходимый для организации наилучшего режима теплообмена между нагревательным элементом и омывающим его воздухом. Базовые конвекторы изготавливаются высотой 150, 250, 350 и 450 мм с едиными на весь конвектор по высоте пластинами соответственно 100, 200, 300 и 400 мм. Особенности конструкции конвекторов «Изотерм» (отсутствие острых углов и заусенцев на кожухе), высококачественная окраска, преимущества отопительного прибора конвективного типа, широкая номенклатура типоразмеров по длине и высоте и соответственно теплоплотности позволяют обеспечить наряду с современным дизайном оптимальный микроклимат в отапливаемом помещении. Благодаря незначительному гидравлическому сопротивлению эти конвекторы могут применяться также и в гравитационных системах отопления.

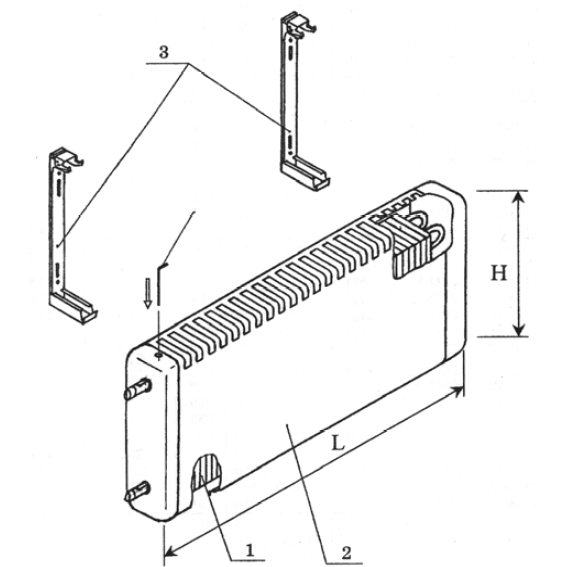

Рисунок 1 – Общий вид базового настенного конвектора «Изотерм» РКН:
1 – нагревательный элемент, 2 – кожух, 3 – кронштейны
Таблица 9 – Основные технические характеристики конвекторов «Изотерм»
Обозначение конвекторов |
Номинальный тепловой поток Qну, кВт |
Размеры, мм |
Масса с кронштейнами, кг (справочная) |
Площадь поверхности нагрева F, м2 |
Объём воды в конвекторе , л |
||||||||
настенных |
напольных |
настенных |
напольных |
Н |
L |
настенных |
напольных |
||||||
РКН(РКНН)-104 |
РКО(РКОН)-104 |
0,228 |
0,212 |
150 |
400 (480) |
2,8 |
4,7 |
0,41 |
0,21 |
||||
РКН(РКНН)-107 |
РКО(РКОН)-107 |
0,494 |
0,459 |
150 |
700 (780) |
3,9 |
6,5 |
1,043 |
0,41 |
||||
РКН(РКНН)-109* |
РКО(РКОН)-109* |
0,69 |
0,636 |
150 |
900 (980) |
4,57 |
7,57 |
1,465 |
0,54 |
||||
РКН(РКНН)-110 |
РКО(РКОН)-110 |
0,77 |
0,716 |
150 |
1000 (1080) |
4,9 |
8,1 |
1,676 |
0,61 |
||||
РКН(РКНН)-112* |
РКО(РКОН)-112* |
0,94 |
0,898 |
150 |
1200 (1280) |
5,57 |
9,17 |
2,098 |
0,74 |
||||
РКН(РКНН)-113 |
РКО(РКОН)-113 |
1,052 |
0,978 |
150 |
1300 (1380) |
5,9 |
9,7 |
2,309 |
0,8 |
||||
РКН(РКНН)-116 |
РКО(РКОН)-116 |
1,334 |
1,241 |
150 |
1600 (1680) |
7,3 |
12,1 |
2,942 |
1,0 |
||||
РКН(РКНН)-119 |
РКО(РКОН)-119 |
1,616 |
1,503 |
150 |
1900 (1980) |
8,3 |
13,7 |
3,575 |
1,2 |
||||
РКН(РКНН)-122 |
РКО(РКОН)-122 |
1,898 |
1,765 |
150 |
2200 (2280) |
9,3 |
15,3 |
4,208 |
1,4 |
||||
РКН(РКНН)-125 |
РКО(РКОН)-125 |
2,18 (2,1) |
2,027(1,947) |
150 |
2500 |
10,3 |
16,9 |
4,841 (4,662) |
1,6 |
||||
РКНС-104 |
РКОС-104 |
0,165 |
0,153 |
150 |
400 |
2,8 |
4,7 |
0,41 |
0,21 |
||||
РКНС-107 |
РКОС-107 |
0,291 |
0,27 |
150 |
700 |
3,9 |
6,5 |
1,043 |
0,41 |
||||
Продолжение таблицы 9
РКНС-109* |
РКОС-109* |
0,502 |
0,467 |
150 |
900 |
4,57 |
7,57 |
1,465 |
0,54 |
РКНС-110 |
РКОС-110 |
0,56 |
0,521 |
150 |
1000 |
4,9 |
8,1 |
1,676 |
0,61 |
РКНС-112* |
РКОС-112* |
0,684 |
0,636 |
150 |
1200 |
5,57 |
9,17 |
2,098 |
0,74 |
РКНС-113 |
РКОС-113 |
0,766 |
0,712 |
150 |
1300 |
5,9 |
9,7 |
2,309 |
0,8 |
РКНС-116 |
РКОС-116 |
0,972 |
0,904 |
150 |
1600 |
7,3 |
12,1 |
2,942 |
1,0 |
РКНС-119 |
РКОС-119 |
1,178 |
1,096 |
150 |
1900 |
8,3 |
13,7 |
3,575 |
1,2 |
РКНС-122 |
РКОС-122 |
1,384 |
1,287 |
150 |
2200 |
9,3 |
15,3 |
4,208 |
1,4 |
РКНС-125 |
РКОС-125 |
1,59 |
1,479 |
150 |
2500 |
10,3 |
16,9 |
4,841 |
1,6 |
РКН(РКНН)-204 |
РКО(РКОН)-204 |
0,364 |
0,346 |
250 |
400 (480) |
4,0 |
6,0 |
0,82 |
0,38 |
РКН(РКНН)-207 |
РКО(РКОН)-207 |
0,795 |
0,755 |
250 |
700 (780) |
5,8 |
8,6 |
2,086 |
0,78 |
РКН(РКНН)-209* |
РКО(РКОН)-209* |
1,091 |
1,029 |
250 |
900 (980) |
7,0 |
8,8 |
2,93 |
1,04 |
РКН(РКНН)-210 |
РКО(РКОН)-210 |
1,241 |
1,179 |
250 |
1000 (1080) |
7,6 |
11,2 |
3,352 |
1,17 |
РКН(РКНН)-212* |
РКО(РКОН)-212* |
1,544 |
1,459 |
250 |
1200 (1280) |
8,8 |
13,0 |
4,196 |
1,44 |
РКН(РКНН)-213 |
РКО(РКОН)-213 |
1,694 |
1,609 |
250 |
1300 (1380) |
9,4 |
13,9 |
4,618 |
1,57 |
РКН(РКНН)-216 |
РКО(РКОН)-216 |
2,149 |
2,042 |
250 |
1600 (1680) |
11,5 |
16,9 |
5,884 |
1,96 |
РКН(РКНН)-219 |
РКО(РКОН)-219 |
2,603 |
2,472 |
250 |
1900 (1980) |
13,3 |
19,6 |
7,15 |
2,36 |
РКН(РКНН)-222 |
РКО(РКОН)-222 |
3,058 |
2,905 |
250 |
2200 (2280) |
15,1 |
21,9 |
8,416 |
2,76 |
РКН(РКНН)-225 |
РКО(РКОН)-225 |
3,512(3,383) |
3,336(3,204) |
250 |
2500 |
16,9 |
24,8 |
9,682 (9,324) |
3,15 |
2.5.Трубы чугунные ребристые
Ребристые трубы отливают из чугуна, внутренний диаметр - 70мм. Трубы имеют круглые ребра диаметром 175 мм и соединяются на фланцах. Их можно устанавливать в один, два, три ряда по вертикали ( расстояние между осями труб 200 мм.). Трубы поставляют с фланцем, двойным коленом и паронитовой прокладкой. Область применения - склады и помещения без выделения пыли , сушилки, лестничные клетки жилых и общественных зданий. Рабочее давление - до 0,6 Па, температура теплоносителя - до 150 °с. Ребристые трубы используют часто в качестве воздухонагревателей ( последовательная или параллельная схема присоединения к теплосети ) лестничных клеток зданий [5, c. 159, 163] . Использование высокотемпературных вод позволяет значительно снизить поверхность нагрева прибора.
Технические данные труб чугунных ребристых в таблице 10
Таблица 10 – Технические данные труб чугунных ребристых, ГОСТ 1816-76
Длина трубы, мм |
Число ребер |
Площадь поверхности трубы, м2 |
Объем трубы, л |
Масса трубы |
1000 |
43 |
2 |
3,9 |
35 |
1500 |
68 |
3 |
5,8 |
52,5 |
2000 |
93 |
4 |
7,7 |
70 |
2.6.Трубы стальные оребреные для канальных, плинтусных систем отопления.
Труба предназначена для использования в качестве отопительного прибора в специально подготовленных каналах или для открытого размещения в производственных и жилых помещениях.
Таблица 11 – Технические данные труб чугунных ребристых, ГОСТ 1816-76
|
Труба стальная оребренная |
Теплоотдача, Вт, Δt= 70° с одного погонного метра |
1/2» |
без резьбы |
300 |
1/2» |
с резьбой, покрытая грунтовкой |
300 |
3/4» |
без резьбы |
330 |
3/4» |
с резьбой, покрытая грунтовкой |
330 |
2.7.Гладкотрубные приборы
Гладкотрубные приборы из нескольких соединенных шесте стальных трубку =32…100 мм образуют каналы для теплоносителя змеевиковой или регистровой формы. В змеевиках увеличивается скорость движения воды, что улучшает вынос воздуха из приборов. Гладкие трубы применяют в редких случаях, когда не могут быть использованы приборы других видов. Приборы получаются тяжелыми и громоздкими, значительно увеличивается расход стали в системе отопления (по причине низкой поверхности нагрева). В жилых зданиях гладкотрубные приборы используются в качестве полотенцесушителей для обогрева ванных комнат при централизованном горячем водоснабжении [6,с. 185] , их устанавливают на проточном стояке горячей воды или на циркуляционном трубопроводе; к системе отопления полотенцесушктели присоединять не следует.
Таблица 12 – Средняя площадь внешней поверхности 1 погонного метра труб, открыто проложенных в помещении, при низкотемпературной воде(tг≤1000С).
Диаметр, мм |
Площадь трубы длиной 1м внешней поверхности, м2 |
||
Условного перехода Dу, мм |
Наружный dн, мм |
||
15 |
21,3 |
0,067 |
|
20 |
26,8 |
0,084 |
|
25 |
33,5 |
0,105 |
|
32 |
42,3 |
0,133 |
|
40 |
48 |
0,151 |
|
50 |
60 |
0,189 |
|
65 |
76 |
0,239 |
|
80 |
89 |
0,280 |
|
100 |
108 |
0,339 |
|
