Причины быстрого убывания интенсивности газообразования в последней стадии горения .

Для дегрессивных порохов опытные кривые Г( ) в средней части от =0,3

до =0,8..0,9 почти совпадают с теоретическими , но после =0,8..0,9 начинают быстро убывать . Причина этого лежит в неоднородности толщины входящих в заряд зерен . Чем больше неоднородность заряда по толщине , тем раньше наступит снижение интенсивности газообразования .

Применение кривых Г( ) к анализу горения флегматизированных порохов .

Для  получения прогрессивного горения порох можно флегматизировать , т.е. ввести в его массу вещество , замедляющее скорость горения , например , раствор камфоры , динитротолуола . Т.к. процесс пропитки идет с наружной поверхности , то концентрация флегматизатора убывает от наружных слоев к внутренним слоям . Чтобы определить глубину пропитки растворы подкрашивают фуксином . После сушки флегматизирующее зерно разрезают поперек и определяют под микроскопом глубину пропитки . Посредством микроскопа определить характер флегматизации нельзя . Между тем опыты с бомбой и анализ их при помощи Г( ) легко могут дать точные представления о характере распределения флегматизатора в толще пороха .

Кривые Г( ) флегматизированного и нефлегматизированного порохов приведены на рис.29 . Отношение скоростей горения на риС.30 .

Флегматизированный порох позволяет увеличить массу заряда и тем самым повысить скорость снаряда без изменения  pm за Счет прогрессивности горения  пороха , что подтвердилось при испытании винтовочного пороха .

Нефлегматизированный винтовочный порох при навеске заряда =2,4 г. дает давление Pm=2800 кг/См2 и начальную скорость пули V₀=720 м/c. Флегматизированный порох ВЛ при том же давлении имеет навеску =3,25 гр. , т.е. на 35% больше и дает V₀=870 м/c , т.е. на 21% больше , а по энергии на 46% .

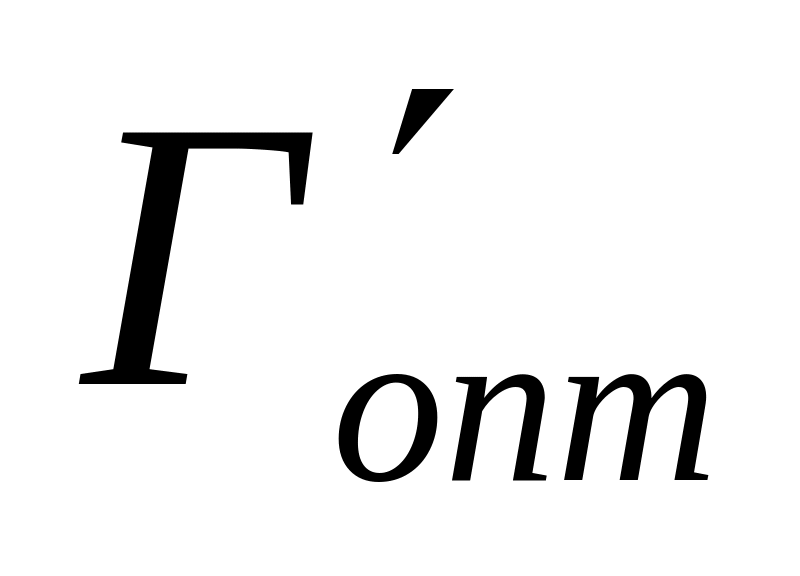

Ограничиваясь приведенными выше случаями применение Г_опт , ( ) к анализу горения порохов, можно утверждать, что функция Г_опт ( ) служит хорошим анализатором процессов , происходящих при горении , в частности удалось :

. 1.Обнаружить перераспределение нитроглицирина в нитроглицириновых порохах .

2.Определить закон горения пористых порохов .

Изменение интенсивности газообразования с изменением степени пористости и средней толщины сводов этих порохов .

3.Определить закон горения  вискозных порохов .

4.Определить влияние состояния поверхности на воспламеняемость пороха.

5.Определить влияние природы и формы пороха на его воспламеняемость

6.Определить влияние соприкосновение горящих поверхностей пороха на увеличение интенсивности газообразования .

Особенности горения пороха с узкими каналами .

Анализ показывает , что опытные кривые Г_опт ( ) порохов с узкими каналами отличаются от теоретических значительно больше , чем пороха простой формы . У порохов простой формы при =0,3-0,8 опытная кривая совпадает с теоретической . У многоканальных порохов такого совпадения нет , что иллюстрируют рис.31 и рис.32 ( фиг.3,37 и фиг.3,38 ) . Таким образом , действительное горение таких порохов имеет обратную характеристику по сравнению с тем , каким оно должно было быть по геометрическому закону горения . Как показали опыты М.Е. Серебрякова причиной такого характера горения является разница в условиях горения внутри каналов пороха и его наружной поверхностью , что создает разницу в давлениях внутри каналов и снаружи зерна . Это приводит к разнице в скоростях горения , причем же разница в давлениях и в скоростях горения тем больше , чем уже и длиннее каналы пороха . Наличие узких и длинных каналов создает особые условия  , которые усложняют условия  воспламенение и горение таких порохов . Ниже дается  анализ особенностей горения таких порохов .

Влияние близкого соприкосновения горящих поверхностей .

Если зажечь на открытом воздухе две ленты пороха , то каждая в отдельности горит спокойно , но если их сблизить , то интенсивность горения резко возрастет .

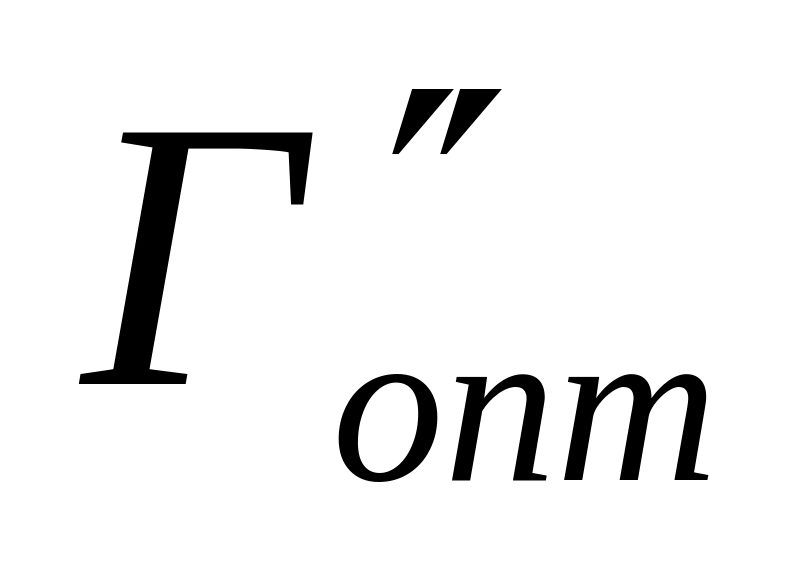

Специальные опыты в бомбе подтвердили , что при одинаковой форме пороховых элементов интенсивность горения зависит от взаимного расположения горящих поверхностей . Испытываемые заряды состояли из одной трубки и одного прутка нитроглициринового пороха . Диаметр прутка был немного меньше диаметра канала трубки . В одном случае пруток и трубка лежали рядом , в другом – пруток был вложен в трубку . В первом случае кривая  Г( ) получилась нормальной , во втором случае после воспламенения  интенсивность горения резко возросла . Ордината увеличилась почти вдвое по сравнению с ординатой , а общее время сгорания  уменьшилось . Опыты показали , что резкое увеличение интенсивности газообразования  объясняется  не увеличением поверхности горения , а увеличением скорости горения пороха , вызванное повышением давления в узкой щели . По мере разгорания  каналов горящие поверхности удаляются одна от другой и Г_опт( ) убывает . Таким образом узкие длинные каналы создают условия  неравномерности горения пороха на его различных поверхностях ( давление внутри канала больше давления снаружи ) , так что он горит значительно отклоняясь от геометрического закона горения . Поэтому и теория  горения таких порохов получила название теория неравномерного горения  . С увеличением плотности заряжания отношение давлений внутри каналов – Р^н и давлений на наружной поверхности горения P' убывает и одинаковыми они могут быть только при = 1,25 кг/дм3 .

Влияние длины канала на прогрессивность горения .

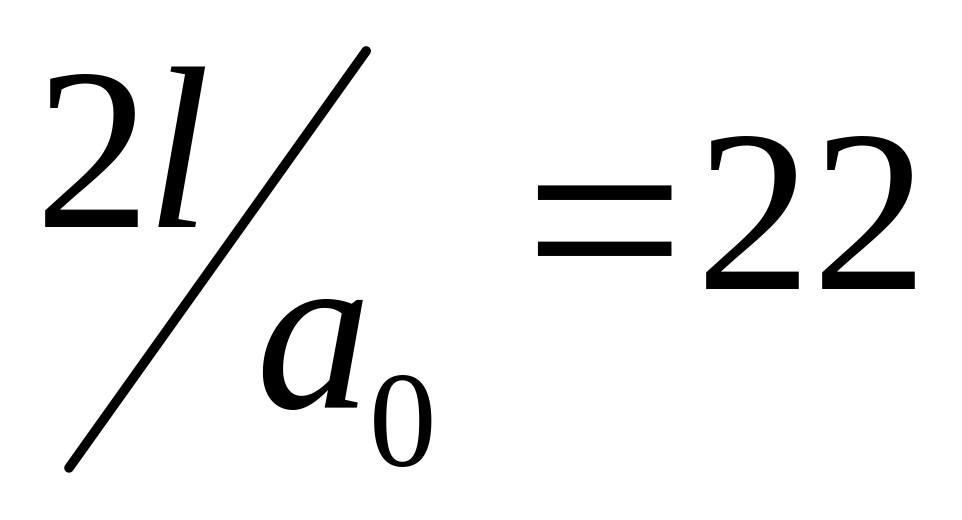

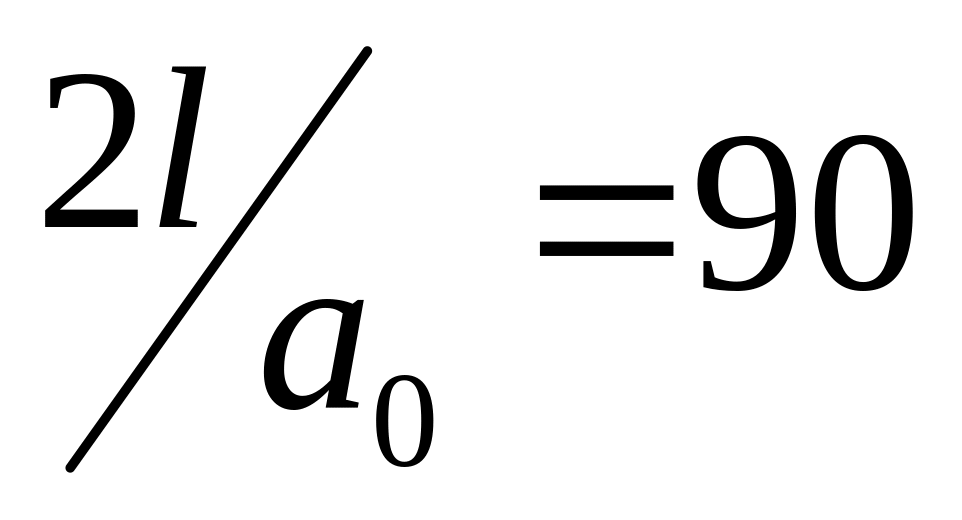

С точки зрения геометрического закона , чем длиннее трубка и многоканальнее порох , тем он прогрессивнее . Опыты в монометрической бомбе и специальные стрельбы опровергают это положение . Например , были проведены опыты в бомбе с многоканальным порохом N8 ; число каналов – 36 ; относительная длина в нормальном бруске . Заряд состоял из нормальных брусков , затем же из брусков того же сечения , укороченного в 4-ре раза ( ) , затем укороченных в 8 и 10 раз , сторона канала a₀ = 0,42 мм. Если для простоты считать , что порох горит до конца без распада , то с укорочением бруска прогрессивность уменьшается , а оголенность увеличивается  как видно из таблицы 15:

Таблица 15

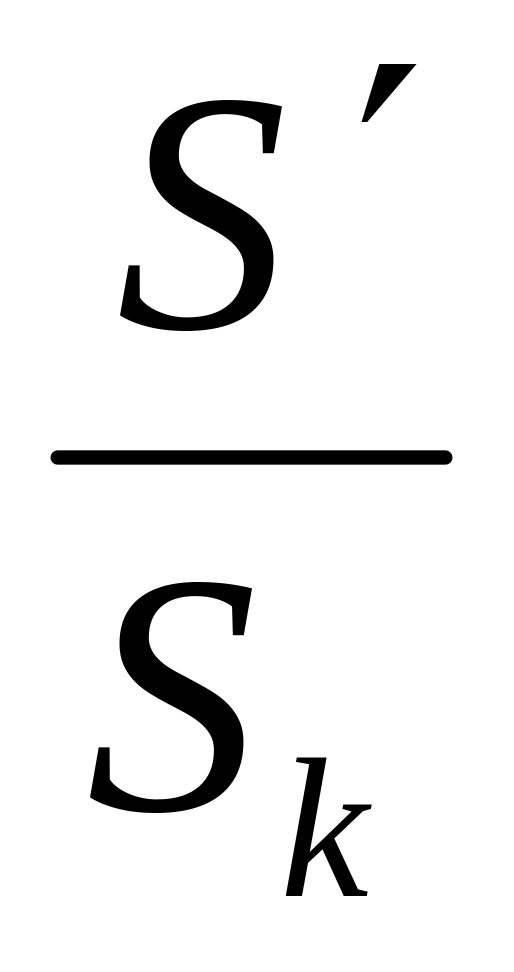

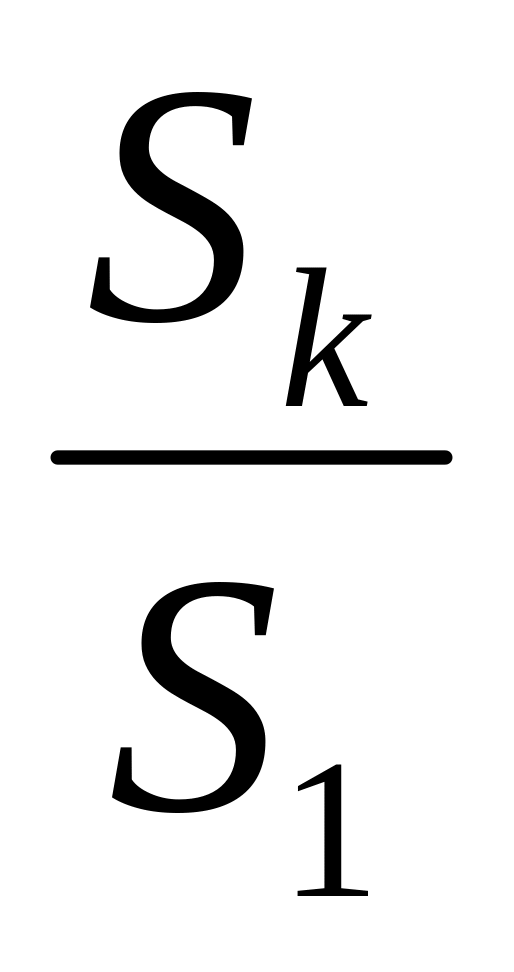

размер	2l	2l/4	2l/8	2l/16

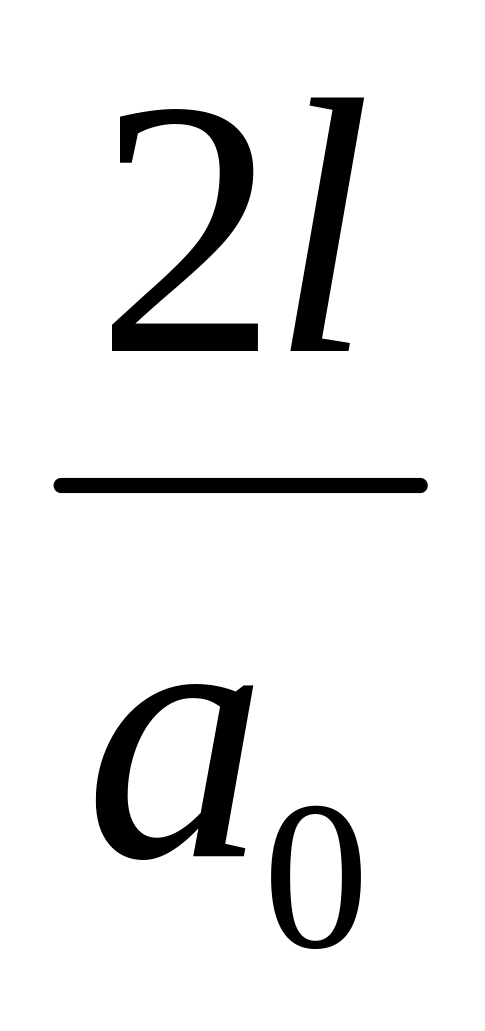

	90	22	11	9

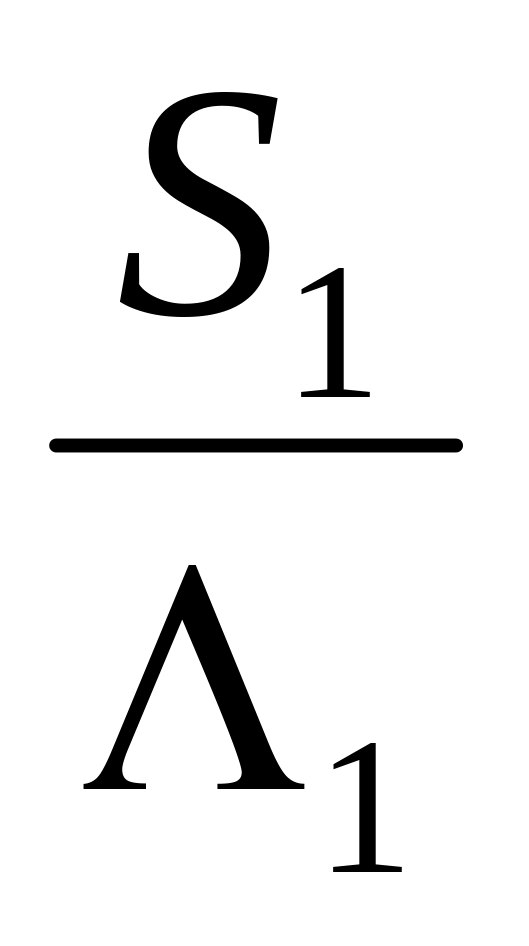

	1,37	1,53	1,76	1,84

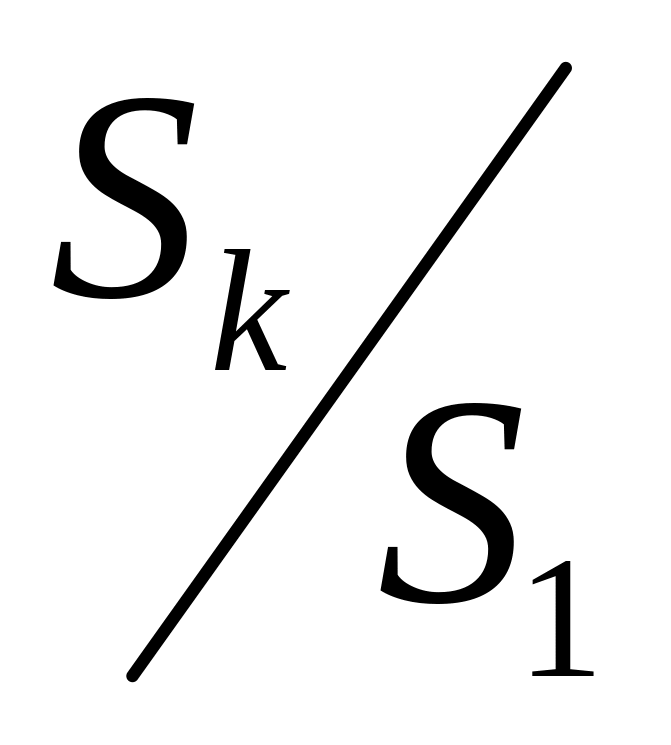

	2,17	1,83	1,39	1,20

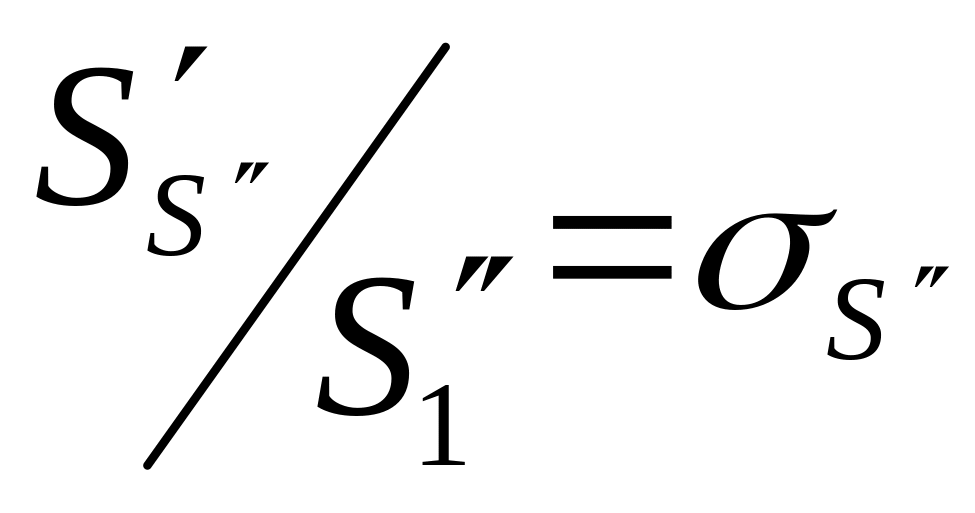

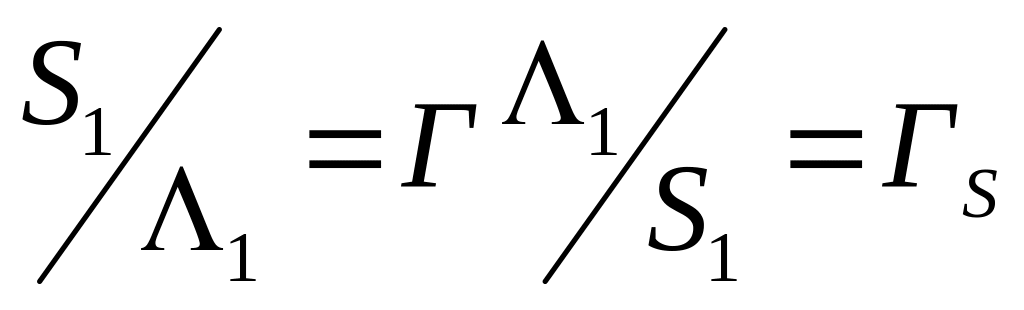

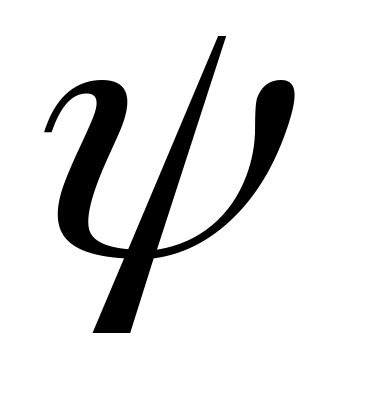

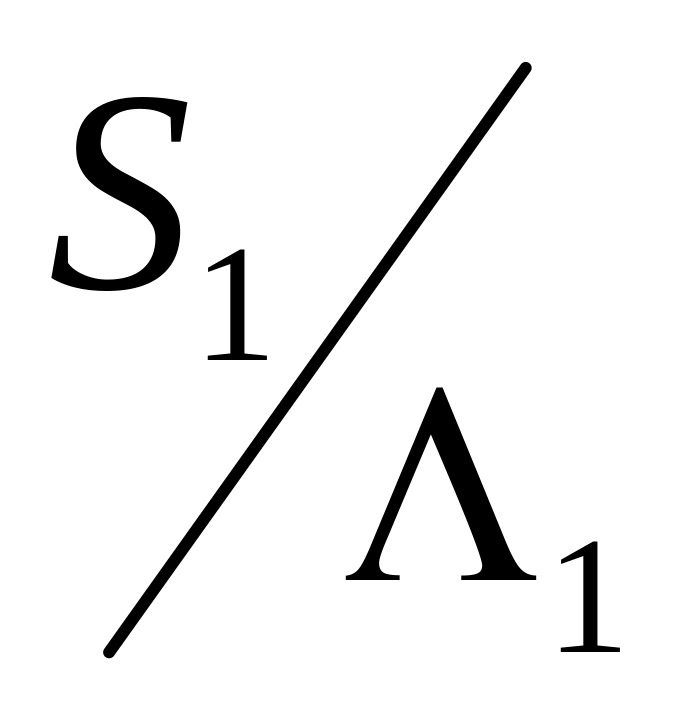

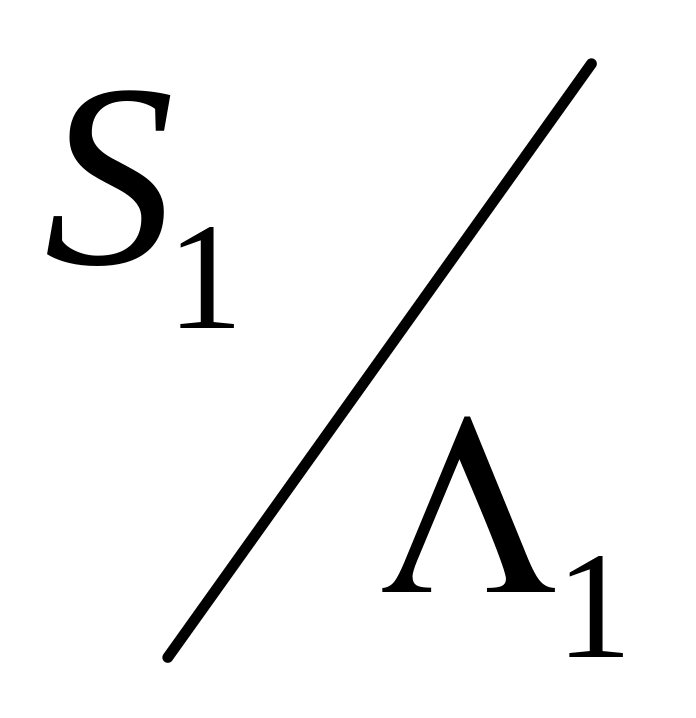

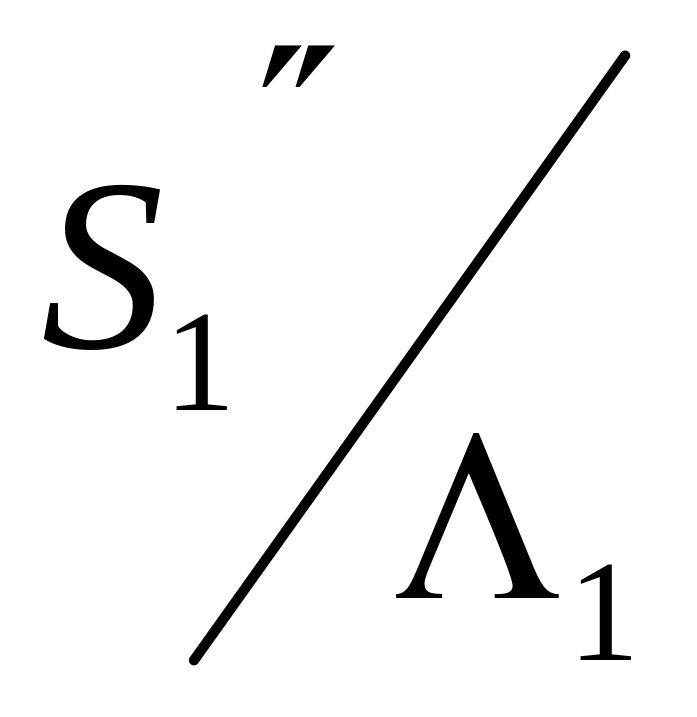

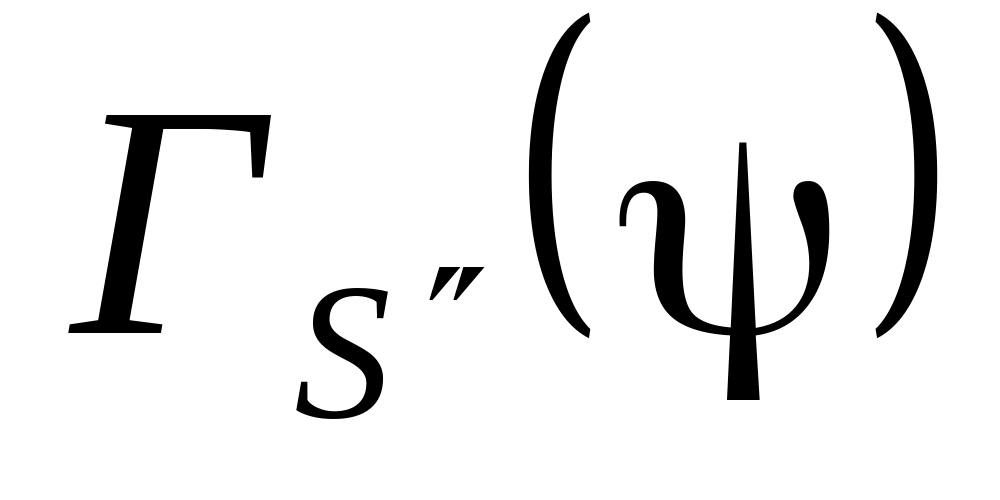

Теоретичеcкий вид кривых изменения   изображен на рис... (фиг.68 ) . Полученные кривые давления  после сжигания  этих брусков были обработаны и получили Г_опт( ) . Чтобы исключить влияние оголенности , которая входит в Г( ) , величины Г были разделены соответствующие , т.е. приведены не к начальному объему , а к начальной поверхности . Эту величину Г: . На рис... ( фиг.69 ) представлены кривые .

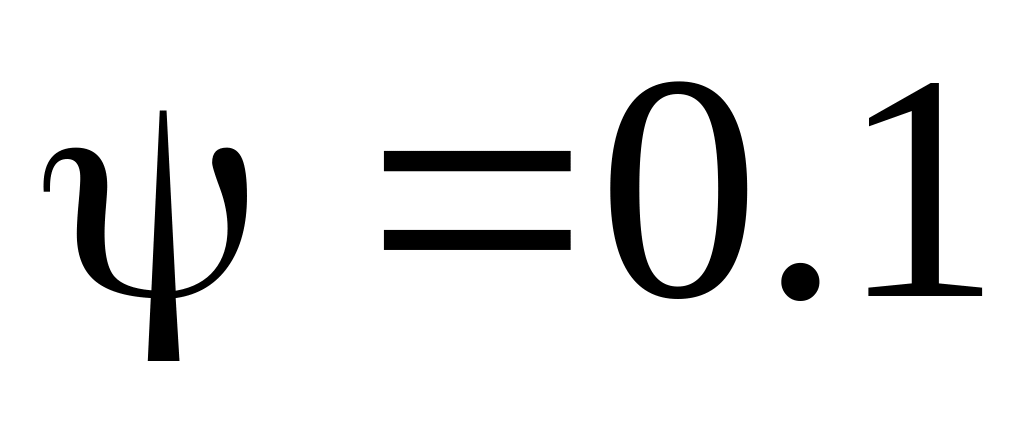

Результаты обработки дали совершенно обратную картину , изображенную на диаграмме ( рис... ) . Все кривые имеют резкий подъем вначале и максимум при . При длине 2l/8 имеется  даже горизонтальный участок . Г самого короткого бруска ( кривая  4 ) более дегрессивна  чем кривая 3 , что связано с малой геометрической прогрессивностью . Полученные выводы подтверждающиеся  стрельбой зарядами марки 9/7 , которые представлены в таблице...

Все образцы дали одно и то же давление – Рm , но разные скорости . Наилучшие результаты дал образец N4 .

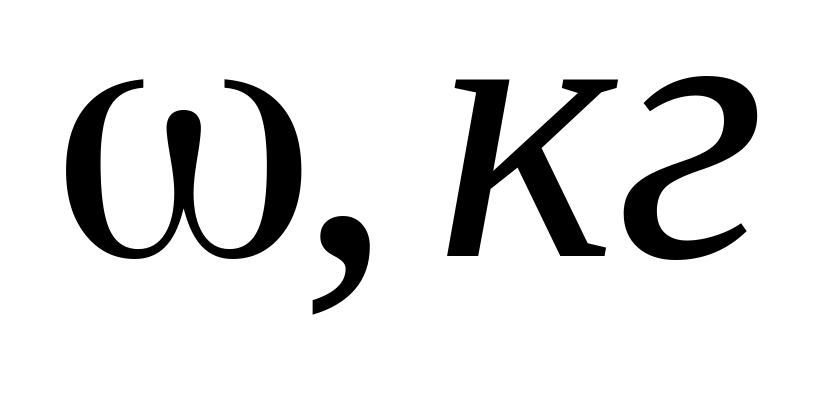

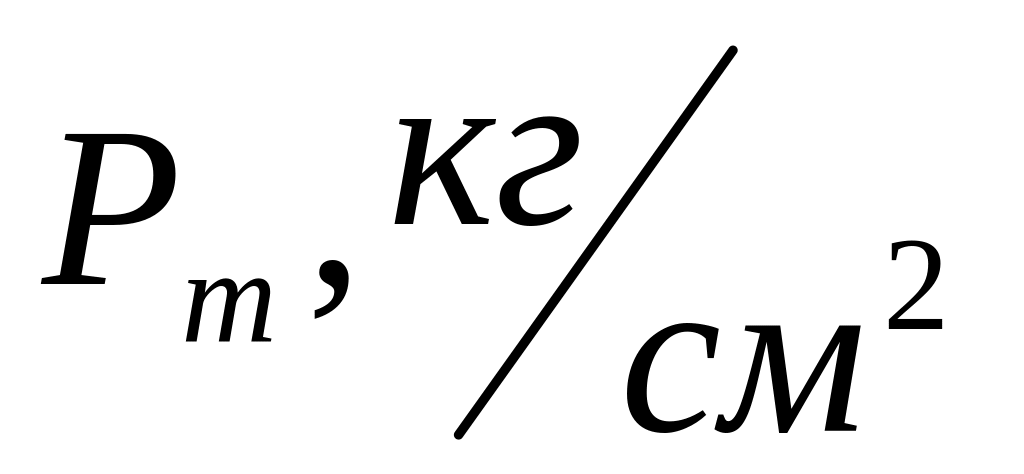

образец пороха				Vд,м/с
2l=10А0	220	0,950	2285	613	1,39	1,89
2l=3А0	66	1,150	2290	655	1,44	1,81
2l=А0	22	1,160	2285	648	1,54	1,54
2l=1,1А0	24	1,200	2290	655	1,40	1,37
