Газодинамический расчет
Задачей газодинамического расчета камеры является определение основных геометрических размеров, расчет ожидаемых характеристик и построение газодинамического профиля сопла. Исходными данными расчета служит основной и номинальный режим, на котором заданы:
Тяга двигателя: P = 54,5т
Давление в камере: pк = 5 МПа
Давление на срезе сопла: ра = 0,0098 МПа
Соотношение компонентов: Km = 2,9
Расходный комплекс: β = 1782 с
Удельный импульс в пустоте: Jуд.п. = 3170 с
Определение диаметров критического сечения и среза сопла.
При полном сгорании топлива энтальпия продуктов сгорания равна энтальпии топлива, но т.к. в действительности полное сгорание топлива не достигается, то энтальпия продуктов сгорания ниже энтальпии топлива. Для оценки потерь в камере сгорания и сопле используются коэффициенты потерь, которые определяются опытным путем.
Коэффициент потерь давления в камере: φк = 0,985
Коэффициент потерь давления в сопле: φс = 0,975
Коэффициент потерь удельного импульса: φуд = φк . φс = 0,985 . 0,975 = 0,96
Найдем коэффициент тяги в пустоте: Кпт = J уд.пт / βт = 3170 / 1782= 1,77
Найдем ожидаемые значения величин Кпт, J уд.пт и С*ож.
Ожидаемый коэффициент тяги: Кп.ож. = Кпт . φс = 1,77 . 0,975 = 1,734
Ожидаемая характеристическая скорость: С*ож. = 9,81 . βт . φк = 9,81 . 1782 . 0,985 = 17219,2 [м/с]
Ожидаемый удельный импульс: J уд.п ож. = J уд.пт . φуд. = 3170 . 0,96 = 3043,2 [м/с]
Диаметр критического сечения:
1. В первом приближении εк = 1 (процесс изобарический)
[м2]
[м]
= 90,3 [мм]
Находим относительную площадь камеры сгорания:
где рк – [Па] , dкр – [мм].
По найденному значению
,
используя газодинамические функции,
находим f(λ), соответствующие
полученному
(в дозвуковой области камеры).
Газодинамическая функция расхода:
При помощи таблицы газодинамических функций находим приведенную плотность потока импульса f(λ) ( k = 1,2 и q(λ)=0,134 ): f(λ) = 1,05
Определяем коэффициент снижения давления в камере:
Параметром, определяющим связь между полным давлением на входе в сопло и статическим давлением в плоскости смесительной головки pк, является коэффициент
εк = рсо / рк, который рассчитывается по соотношению:
δк – коэффициент, отражающий разницу между статическим давлением рк и соответствующим ему полным давлением рк0. Величина δк < 1 учитывает количество движения, вносимое в камеру впрыскиваемыми в нее компонентами топлива.
Приближенно оцениваем δк двумя способами:
1) по формуле:
wф = (80÷100) м/с
Принимаем wф =100 м/с

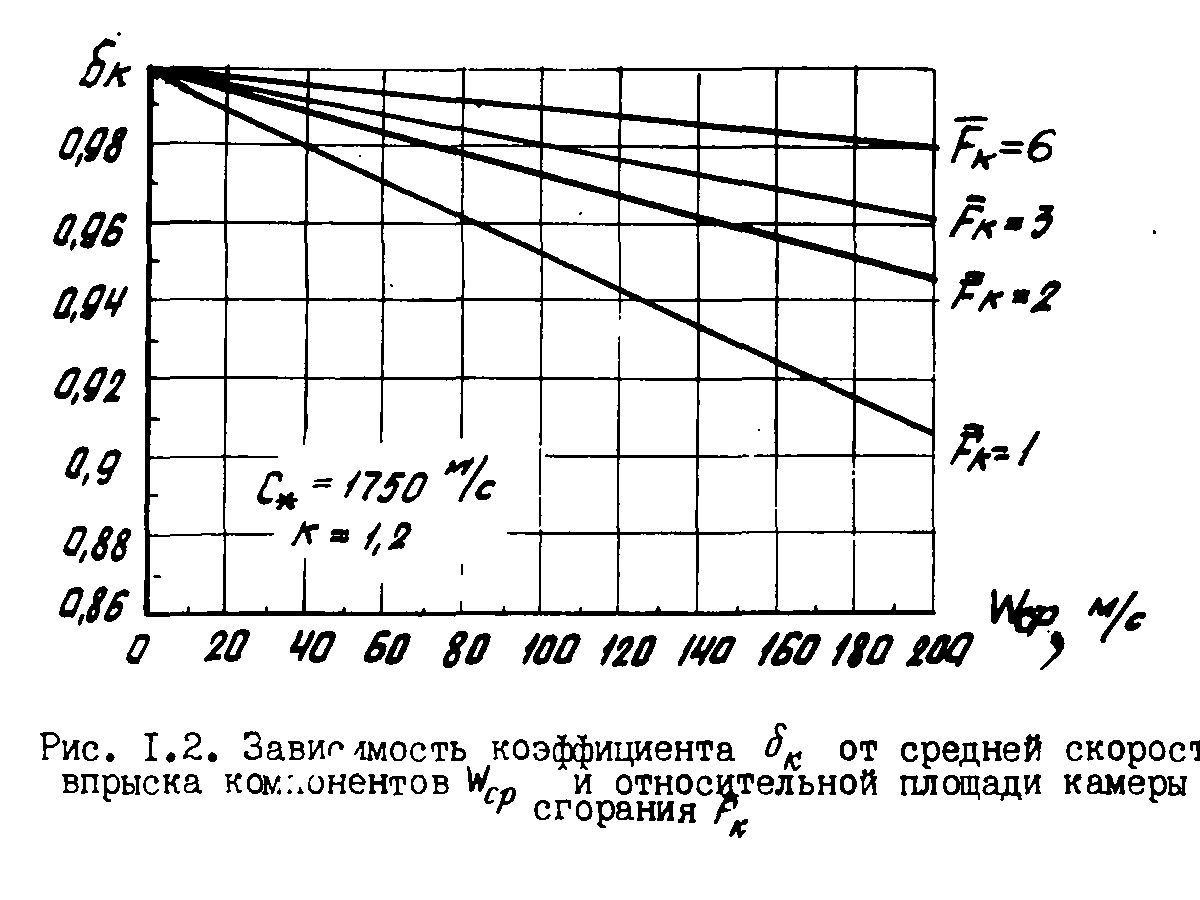

2) определим по графику
δк = 0,99 при wф =100
м/с и
=
6
Значение δк, найденное двумя способами совпало, поэтому оставляем его.
Находим значение εк для второго приближения:
Во втором приближении площадь критического сечения равна:
[м2]
По полученному
определяем
:
[м]
= 92,38 [мм]
Находим диаметр среза сопла:

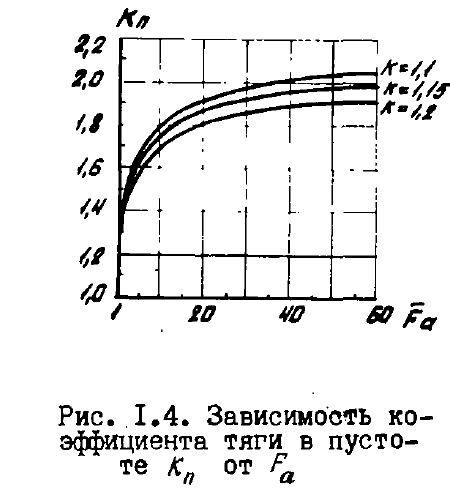

Находим по графику зависимости
коэффициента тяги в пустоте Кп =1,75
и к =1,2 , получим
=
15
[м2]
[м]
= 357,8 [мм]
