3. Порядок неповного розбирання і збирання кулемета пкм.
3.1 Порядок неповного розбирання.
1. Установити кулемет на сошку.
2. Відокремити коробку зі стрічкою від кулемета ( Мал. 1 ).
Мал. 1 Відділення коробки з патронною стрічкою від кулемета.
Перевірити, чи немає патрона у патроннику. Утримуючи кулемет правою рукою за шийку прикладу великим пальцем утопити засувку і відкрити кришку ствольної коробки (Мал. 2) підняти основи приймача і повернути запобіжник у положення “Вогонь ” .
За рукоятку перезаряджання відвести затворну раму в заднє положення і перевірити, чи немає патрона у патроннику. Після цього затворну раму, утримуючи за рукоятку, плавно спустити з бойового взводу.
Мал. 2 Відкривання кришки ствольної
коробки.
3. Вийняти пенал з приладдям.
4. Відокремити ланки шомпола від сошки.
Мал. 3 Відокремлення ланок шомпола від сошки.
5. Відокремити зворотно-бойову пружину з направляючим стрижнем.
Мал. 4 Відділення зворотно-бойової пружини з направляючим стрижнем.
6. Відокремити затворну раму з затвором.
Мал. 5 Відділення затворної рами з
затвором.
7. Відокремити затвор від затворної рами.
Мал. 6 Відокремлення затвора від
затворної рами.
Відокремити ударник від затвора.
Мал. 7 Відокремлення ударника від
затвора
9. Відокремити ствол.
Мал. 8 Відокремлення ствола.

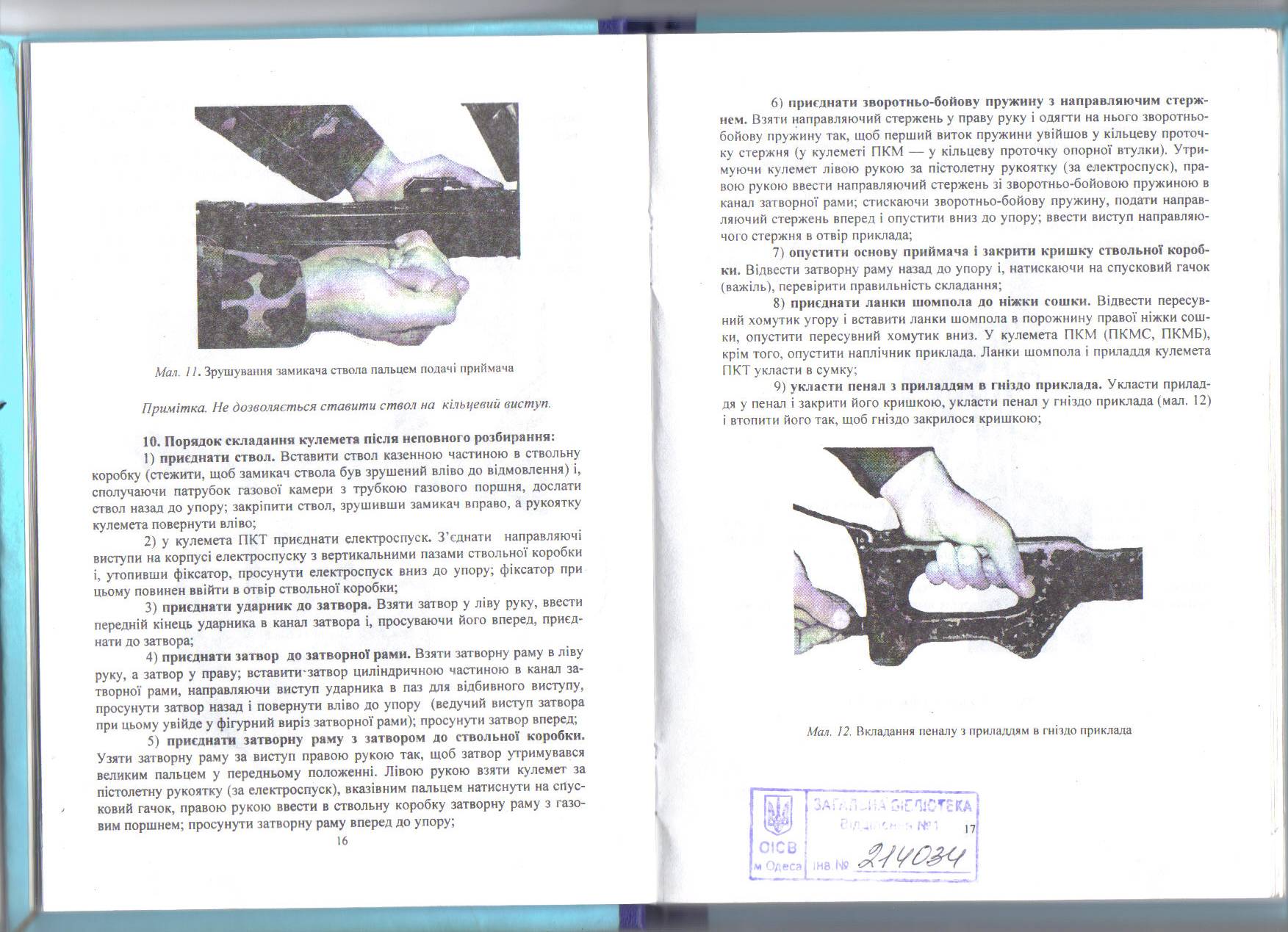

3.2 Порядок збирання після неповного розбирання:
1. Приєднати ствол.
2. Приєднати ударник до затвора.
3. Приєднати затвор до затворної рами.
4. Приєднати затворну раму до ствольної коробки.
5. Приєднати зворотно-бойову пружину з направляючим стержнем.
6. Опустити основу приймача і закрити кришку ствольної коробки. Відвести затворну раму назад до упору і, натискаючи на гачок , перевірити правильність складання.
7. Приєднати ланки шомпола до ніжки сошки.
8. Укласти пенал з приладдям у гніздо приклада.
Мал. 9 Вкладання пенал з приладдям у гніздо приклада.
9. Приєднати коробку з патронною стрічкою до кулемета.
Мал. 10 Скласти ніжки сошки і закріпити пружинною застібкою.

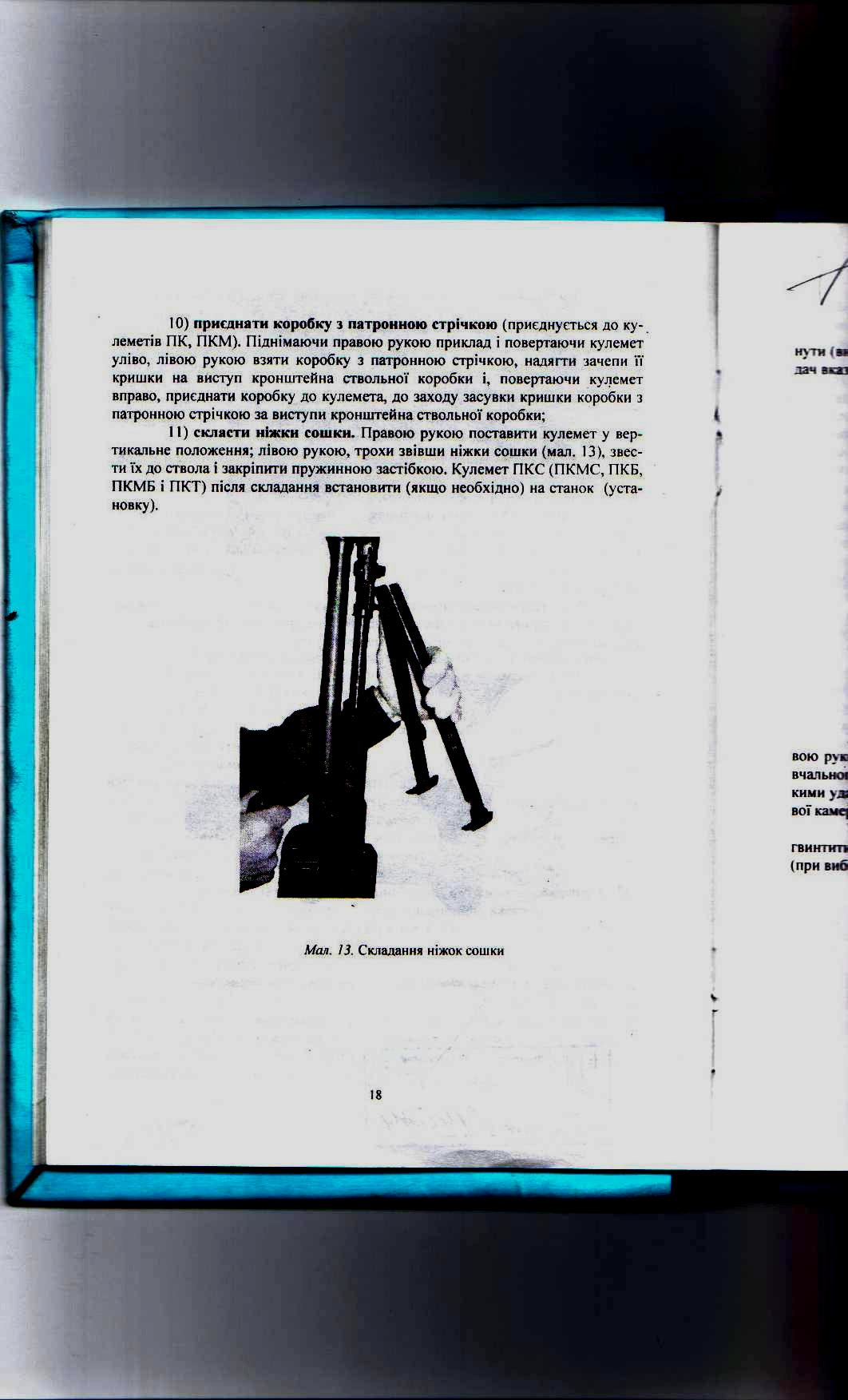

Мал. 11 Складання ніжок сошки.
3. Порядок повного розбирання і збирання кулемета пкм.
3.1 Повне розбирання кулемета пкм: Зробити неповне розбирання
Встановити кулемет на сошку.
Відокремити коробку зі стрічкою від кулемета.
Повернути запобіжник вперед до положення “Вогонь ” та перевірити чи немає патрона в патроннику.
Вийняти пенал з приналежністю.
Відокремити ланки шомпола від ноги сошки.
Відокремити направляючий стержень зі зворотно-бойовою пружиною.
Відокремити затворну раму з затвором.
Відокремити затвор від затворної рами.
Відокремити ударник від затвора.
Відокремити ствол.
