1.2 Дія механізмів кулемета при заряджанні

Для заряджання кулемета необхідно:

- відкрити кришку ствольної коробки;

- покласти стрічку на основу приймача так, щоб перший патрон закраїною дня гільзи зайшов за зачепи викидача;

- закрити кришку ствольної коробки;

- відвести за рукоятку перезаряджання затворну раму назад до упору (затворна рама поставлена на бойовий взвод);

- подати рукоятку перезаряджання вперед до упору.

Дія механізмів кулемета при заряджанні:

- при відведенні рукоятки перезаряджання вона своїм ведучим виступом зчіплюється з уступом затворної рами й відводить її назад, стискаючи зворотно-бойову пружину;

- ударник , який знаходиться у своїм виступом у кільцевій проточці стійки затворної рами, відходить назад;

- зачепи викидача витягують зі стрічки патрон і переносять його назад, при цьому патрон підіймає нагору важіль подачі, стискуючи його пружину;

- патрон, що дійшов дном гільзи до гребня подачі, під дією його скосу і важеля подачі опускається у приймальне вікно основи приймача і стає перед досилачем затвору;

- після відведення затворної рами, вона діє переднім скосом фігурного вирізу на ведучий виступ затвору, повертає затвор вліво,

- бойові виступи затвора виходять із зачеплення з бойовими упорами ствольної коробки – відмикання затвору;

- затвор із затворною рамою відходить назад;

- з відходом назад затворна рама натискує лівою похилою гранню на ролик подавача, верхня частина якого повертається вліво;

- палець подачі, упираючись у ланку стрічки вліво і встановлює черговий патрон проти зачепів викидача;

- верхні пальці кришки ствольної коробки, пропустили черговий патрон вліво, разом з пальцем подачі утримують стрічку у приймачі;

- з відходом назад затворна рама впливає виступом на скоси штовхальника щитка, який зміщується вліво і загином відкриває щиток вікна ствольної коробки;

- спусковий важіль під дією затворної рами опускається униз, і як тільки затворна рама своїм бойовим взводом пройде шептало спускового важеля, який під дією своєї пружини підіймається уверх;

- при зворотному русі затворна рама стає на бойовий взвод;

- виступ затворної рами, який пройшов скоси штовхальника, звільняє його , і вікно ствольної коробки закривається щитком.

Кулемет заряджений.

1.3 Дія механізмів кулемета при пострілі

Для відкриття вогню необхідно повернути прапорець запобіжника вперед. Далі:

- при повороті широкий виріз запобіжника стає під спусковим важелем і дає йому можливість опуститися униз;

- при натисненні на спусковий гачок, він обертаючись на своїй осі , зачепом натискує на спусковий важіль і виводить його шептало з-під бойового взводу затворної рами;

- затворна рама із затвором під дією зворотно-бойової пружини спрямовується вперед, при цьому затвор до силачем виштовхує патрон з прийомного вікна підстави приймача, досилає його у патронник і закриває канал ствола;

- при русі затворна рама, впливає правою похилою гранню на виступ подавача, відхиляє верхню частину подавача вправо;

- палець подачі заскакує за чергову ланку стрічки, верхні пальці кришки ствольної коробки при цьому утримують стрічку від випадання;

- при підході затвора до казенного зрізу каналу ствола викидач входить в його виріз, а зачіп викидача заскакую за закраїну дня гільзи;

- затвор спочатку під дією скосу виступу ствольної коробки на скіс правого бойового виступу, а потім заднього скосу фігурного вирізу затворної рами на ведучий виступ повертається навколо повздовжній вісі вправо;

- його бойові виступи заходять за бойові упори ствольної коробки, відбувається запирання затвору;

- при подальшому русі затворної рами зачепи викидача заскакують за закраїну дна гільзи чергового патрону, бойок ударника виходить з отвору у остові затвору і розбиває капсуль патрона; відбувається постріл;

- куля під тиском порохових газів рухається по каналу ствола; як тільки вона минає газовідвідний отвір, частина порохових газів спрямовуючи через цей отвір у газову камеру, тисне на газовий поршень і відкидає затворну раму назад;

- відходячи назад затворна рама (як та при відведенні її за рукоятку перезаряджання) зачепами викидача витягає зі стрічки і переносить назад патрон, що під дією скоса гребеня подачі і важеля подачі опускається у прийомне вікно основи приймача;

- після проходження затворною рамою шляху вільного ходу (10-15мм) вона , діючи переднім скосом фігурного вирізу на ведучий виступ затвора, повертає затвор навколо повздовжньої вісі вліво і відводить його бойові виступи через бойові упори ствольної коробки, відбувається відмикання затвору;

- затвор, рухаючись назад разом із затворною рамою, зачепом викидача витягає гільзу з патронника;

- затворна рама зміщую штовхач вліво , що своїм загином повертає щиток і відкриває вікно ствольної коробки;

- гільза, утримувана зачепом викидача , наштовхується на відбивний виступ ствольної коробки та викидається назовні;

- затворна рама при русі назад , впливаючи своєю похилою гранню на ролик подавача , повертає верхню частину подавача вліво;

- палець подачі переміщує стрічку вліво і встановлює черговий патрон проти зачепів викидача;

- після удару затворної рами у крайньому задньому положенні об обмежник вона під дією зворотно-бойової пружини спрямовується вперед і, якщо спусковий гачок натиснутий, не зупиняється на бойовому взводі и затвором досилає черговий патрон у патронник, ударником розбиває капсуль патрона і відбувається наступний постріл;

- автоматична стрільба продовжується доти, поки натиснутий пусковий гачок і в стрічці є патрони;

- при звільнені пускового гачка затворна рама утримується бойовим взводом у задньому положенні – стрільба припиняється , але кулемет залишається зарядженим;

- при витраченні усіх патронів та натиснутому спусковому гачку затворна рама із затвором залишається у крайньому передньому положенні.

Можливі затримки при застосуванні кулемета і способи їх усунення.

Кулемет при належному догляді, правильному зберіганні і обережному поводженні з ним є надійною і безвідмовною зброєю. Проте в результаті необережного поводження з кулеметом, забруднення і зносу частин, а також при несправності патронів можуть бути затримки при стрільбі.

Для попередження затримок при стрільбі необхідно:

• постійно зберігати кулемет повністю справним;

• своєчасно і з дотриманням усіх правил оглядати, чистити і змащувати кулемет; особливо ретельно слідкувати за чистотою і справністю рухомих частин, каналу ствола, газових шляхів і коробки зі стрічкою;

• перед стрільбою протирати канал ствола, протирати і змащувати тонким шаром мастила поверхні тертя рухомих частин, оглядати кулемет і патрони; несправні і брудні патрони для стрільби не використовувати;

• при стрільбі і при пересуванні оберігати кулемет від засмічення і ударів;

• у бою при першій же можливості прочистити газові шляхи і злегка змастити затвор і затворну раму; при сильному забрудненні піском, землею, снігом кулемет розібрати і прочистити;

• не доводити ствол до перегріву, для чого міняти, або охолоджувати ствол при напруженій стрільбі із кулемета ПКМ через кожні 400 пострілів (ПК – через 500 пострілів);

• якщо кулемет довго знаходився на морозі або його внесли з морозу у тепле приміщення, необхідно затворну раму декілька раз поставити на бойовий звід і спустити з бойового зводу.

У випадку затримки при стрільбі спочатку варто перезарядити кулемет. Якщо перезаряджанням затримка не усувається, або ж повторюється знову, то кулемет розрядити, виявити причину затримки, а потім усунути її.

Затримки	Причини затримок	Спосіб усунення
Недохід затворної рами у переднє положення.	1. Забруднення ствольної коробки або затворника, нагар у патрубку газової камери 2. Пом’ятість або забруднення патронів або стрічки.	Не розбираючи кулемета змастити патронник, поверхні, що труться, патрубок газової камери. З першої нагоди почистити кулемет або замінити ствол Замінити патроні або стрічку
Осічка	1. Несправність патрона. 2. Забруднення кулемета. 3. Несправність ударника.	Оглянути видалений патрон. Якщо на капсулі відсутня глибока вм’ятина, почистити затвор, патронник і поверхні, що труться. При поломці, або при зносі ударника кулемет відправити у ремонтну майстерню.
Не викидання гільзи	1. Несправність викидача або його пружини. 2. Забруднення патронника або патрона, зрив закраїни гільзи	Якщо гільза не видаляється перезарядженням, її вибити шомполом або замінити ствол. При зриві закраїни гільзи прочистити патронник, переставити регулятор на меншу поділку. При несправності викидача або його пружини кулемет відправити у ремонтну майстерню.
Прихват або не відбиття гільзи. Гільза не викинута зі ствольної коробки	1. Забруднення поверхонь, що труться, газових шляхів або патронника 2. Несправність відбивального виступу або штовхача щитка 3. Несправність викидача або його пружини	Видалити гільзу і продовжити стрільбу. При повторі затримки змастити поверхні, що труться і патронник. При несправності викидача кулемет відправити у ремонтну майстерню.
Поперечний розрив гільзи	1. Велика щілина між казенним зрізом ствола і затвором 2. Несправність патрона	Видалити зі ствола частину гільзи перезарядженням, а якщо це неможливо, то за допомогою витягувача. При повторюванні затримок змістити ствол назад, для чого вибити шпильку гвинта замикача ствола, вигвинтити викруткою гвинт на один оберт і вставити шпильку.
Неповний відхід затворної рами назад	1. Забруднення поверхонь, що труться. 2. Заклинювання стрічки у патронній коробці. 3. Перекіс стрічки у приймачі	Перезарядити кулемет При повторній затримці перевірити спорядження і укладку стрічки Переставити регулятор на більшу поділку. З першою нагодою почистити і змастити кулемет
Мимовільна стрільба	1. Несправність спускового механізму 2. Округлення бойового зводу затворної рами 3. Забруднення кулемета, застигання мастила 4. Несправність електроспуску	Зупинити стрільбу, притиснувши рукою стрічку до приймача. Розрядити кулемет і оглянути шептало і бойовий взвод. Якщо вони справні, переставити регулятор на більшу поділку і змастити поверхні, що труться. При повторенні - кулемет відправити у ремонтну майстерню. Роз’єднати роз’їм електроспуску і продовжити стрільбу за допомогою спускового важеля.

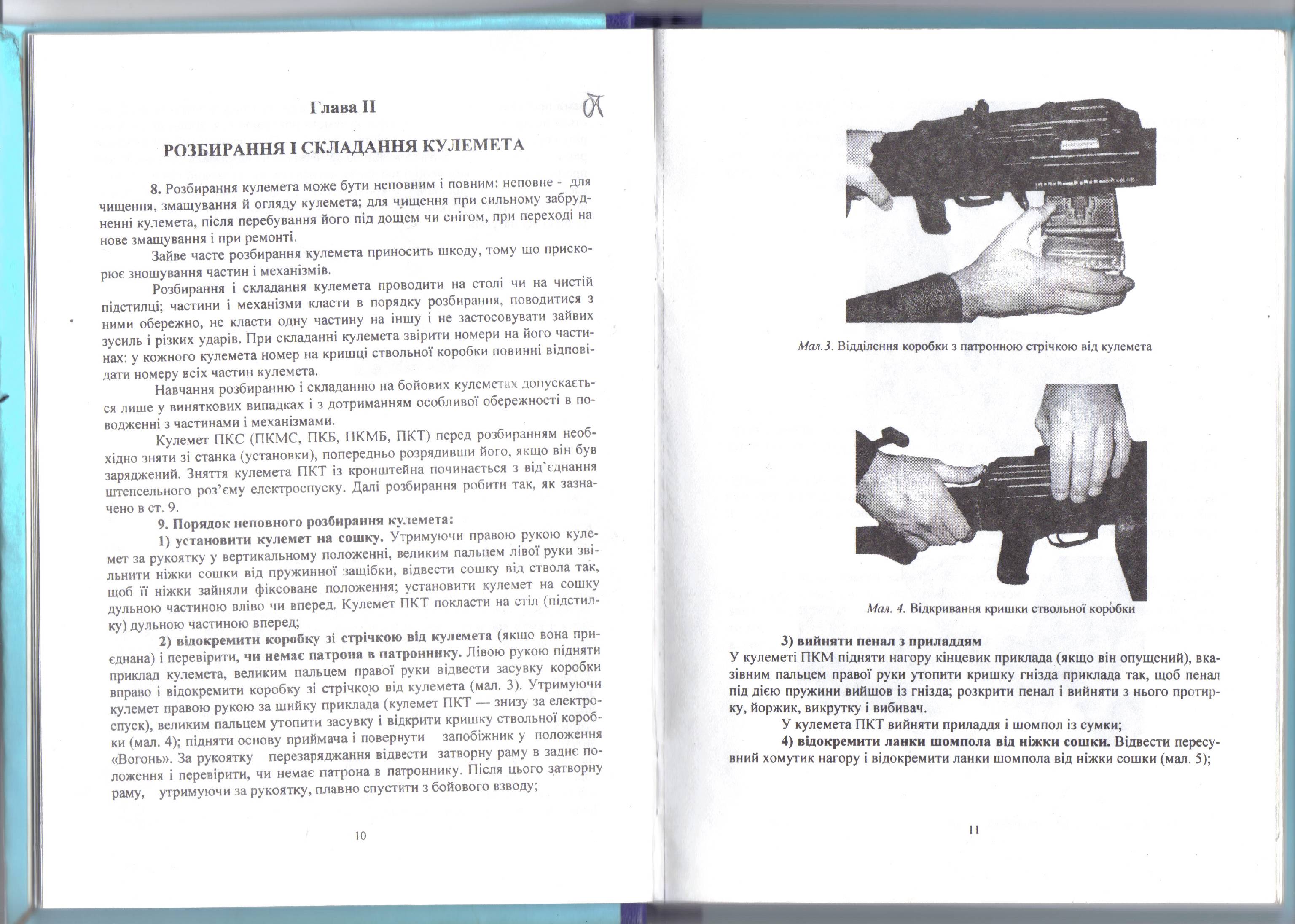

2. Порядок неповного розбирання і збирання кулемета ПКМ.

2.1 Порядок неповного розбирання.

1. Установити кулемет на сошку.

2. Відокремити коробку зі стрічкою від кулемета ( Мал. 1 ).

Мал. 1 Відділення коробки з патронною стрічкою від кулемета.

Перевірити, чи немає патрона у патроннику. Утримуючи кулемет правою рукою за шийку прикладу великим пальцем утопити засувку і відкрити кришку ствольної коробки (Мал. 2) підняти основи приймача і повернути запобіжник у положення “Вогонь ” .

За рукоятку перезаряджання відвести затворну раму в заднє положення і перевірити, чи немає патрона у патроннику. Після цього затворну раму, утримуючи за рукоятку, плавно спустити з бойового взводу.

Мал. 2 Відкривання кришки ствольної

коробки.

3. Вийняти пенал з приладдям.

4. Відокремити ланки шомпола від сошки.

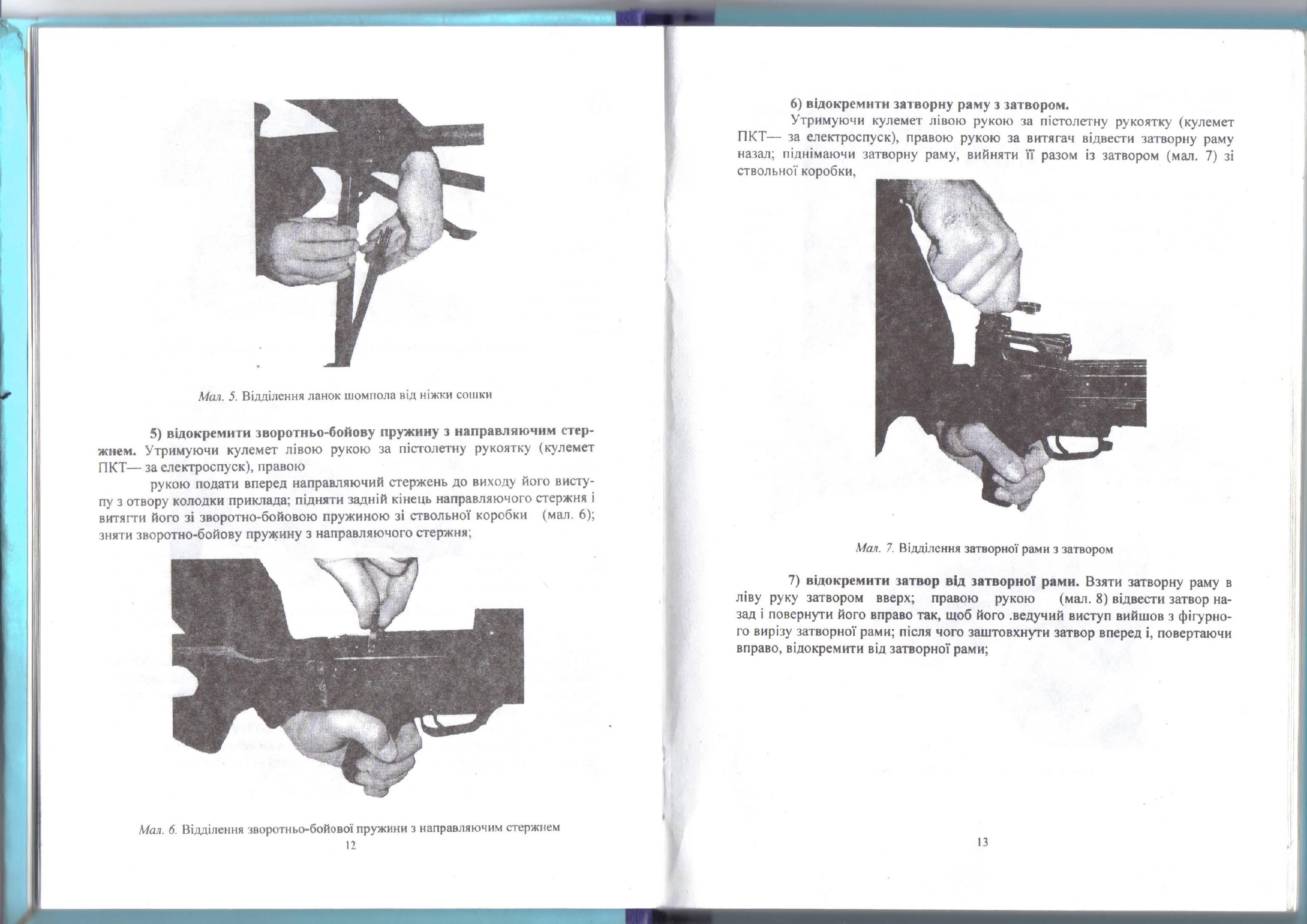

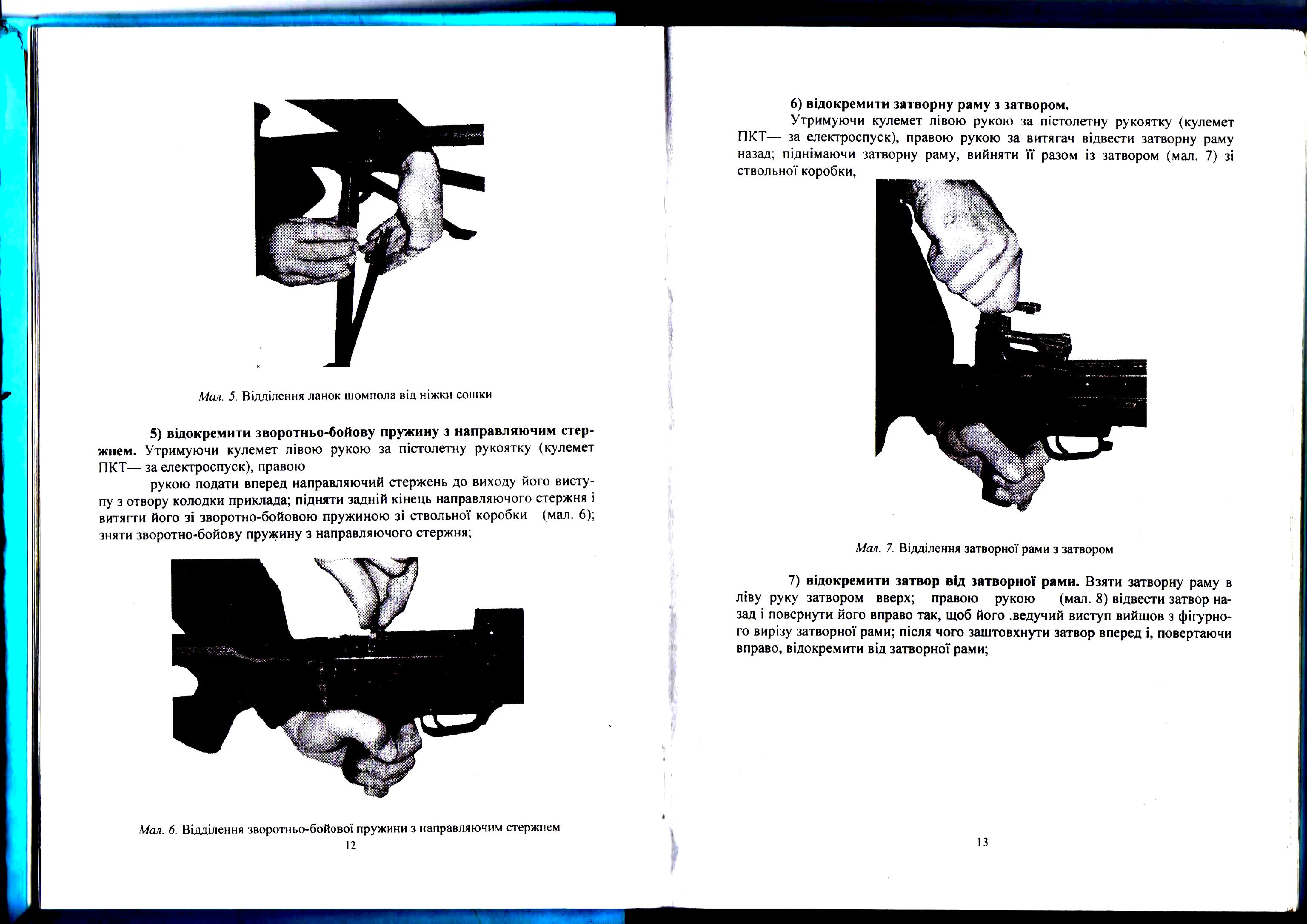

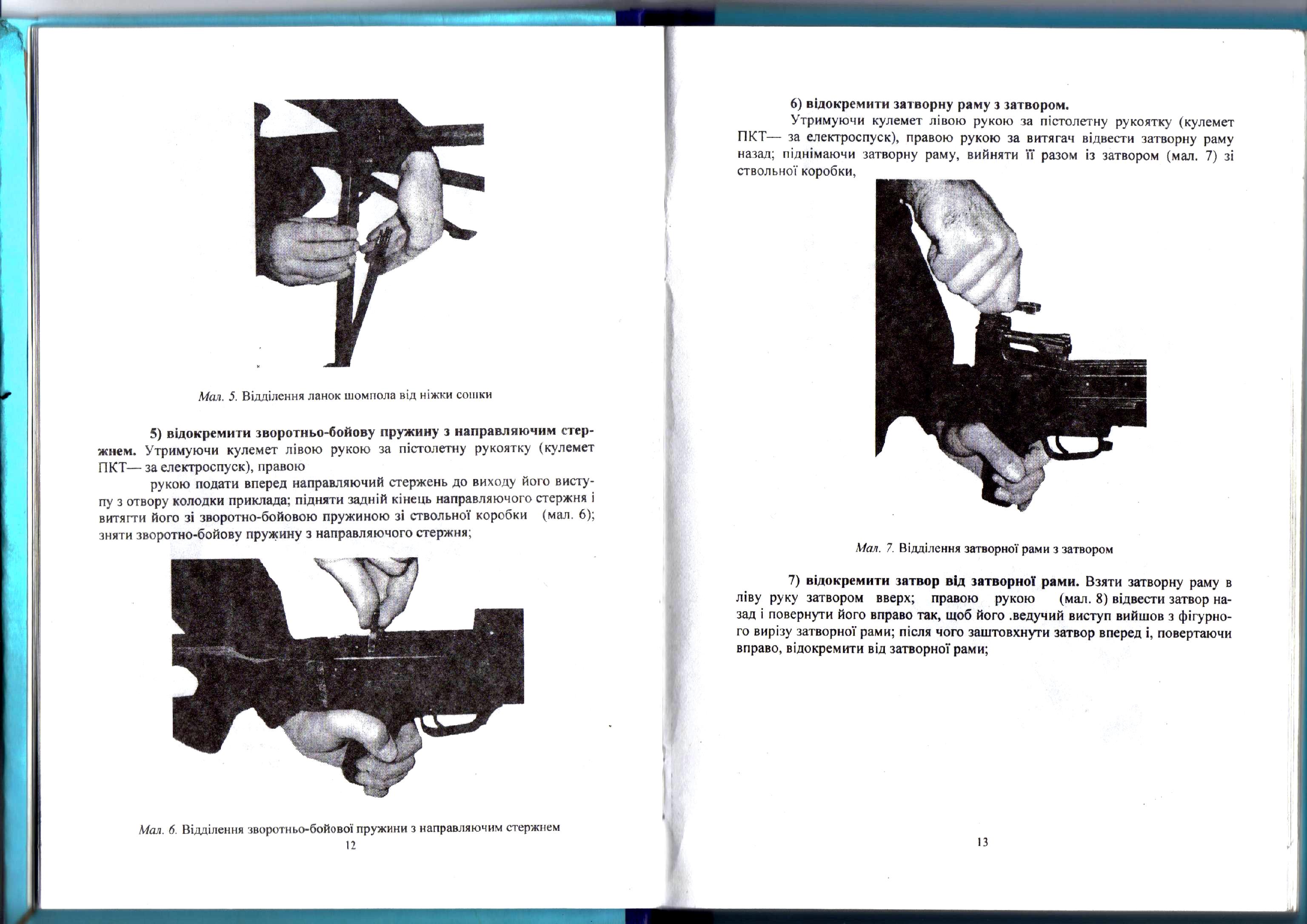

Мал. 3 Відокремлення ланок шомпола від сошки.

5. Відокремити зворотно-бойову пружину з направляючим стрижнем.

Мал. 4 Відділення зворотно-бойової пружини з направляючим стрижнем.

6. Відокремити затворну раму з затвором.

Мал. 5 Відділення затворної рами з

затвором.

7. Відокремити затвор від затворної рами.

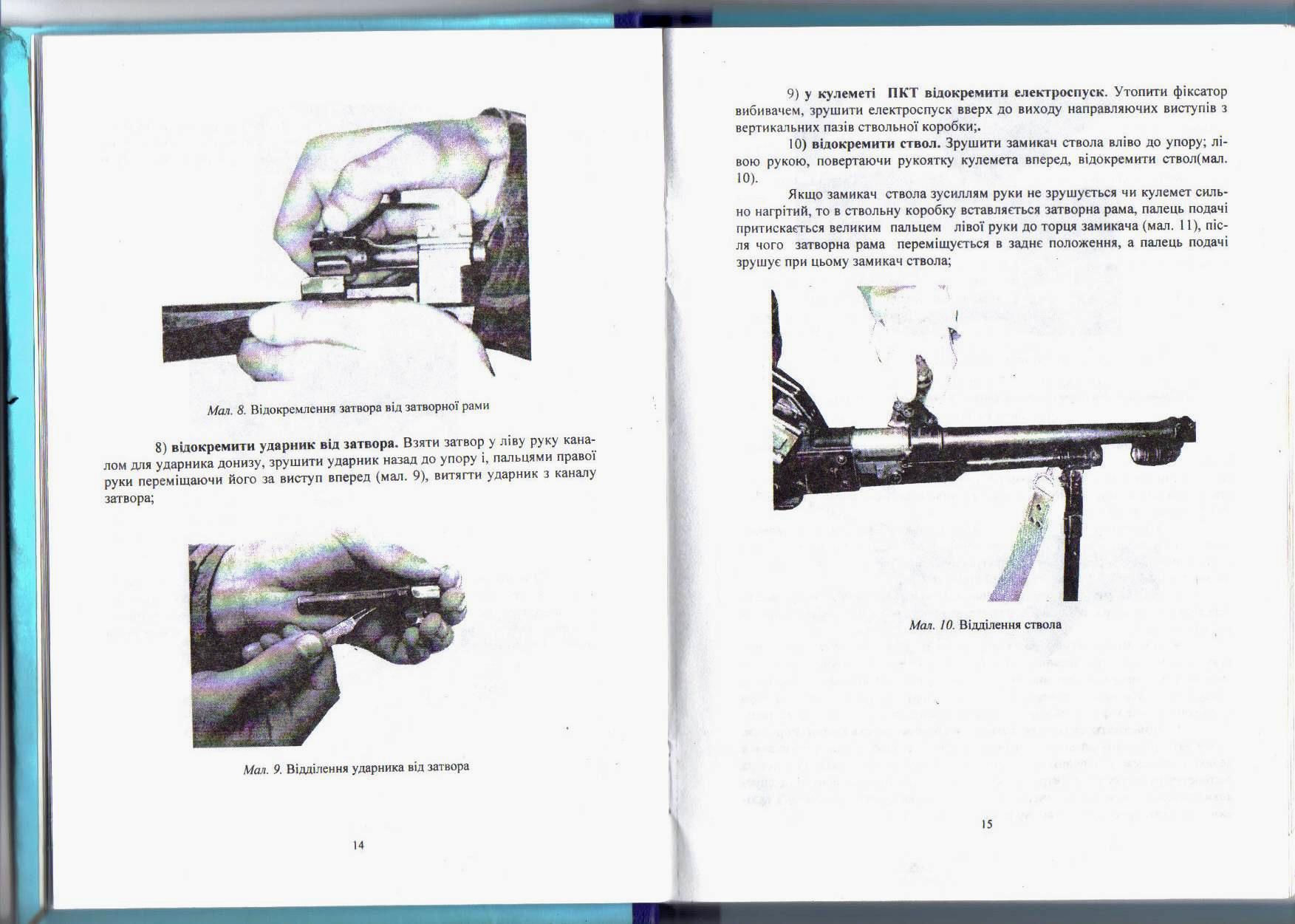

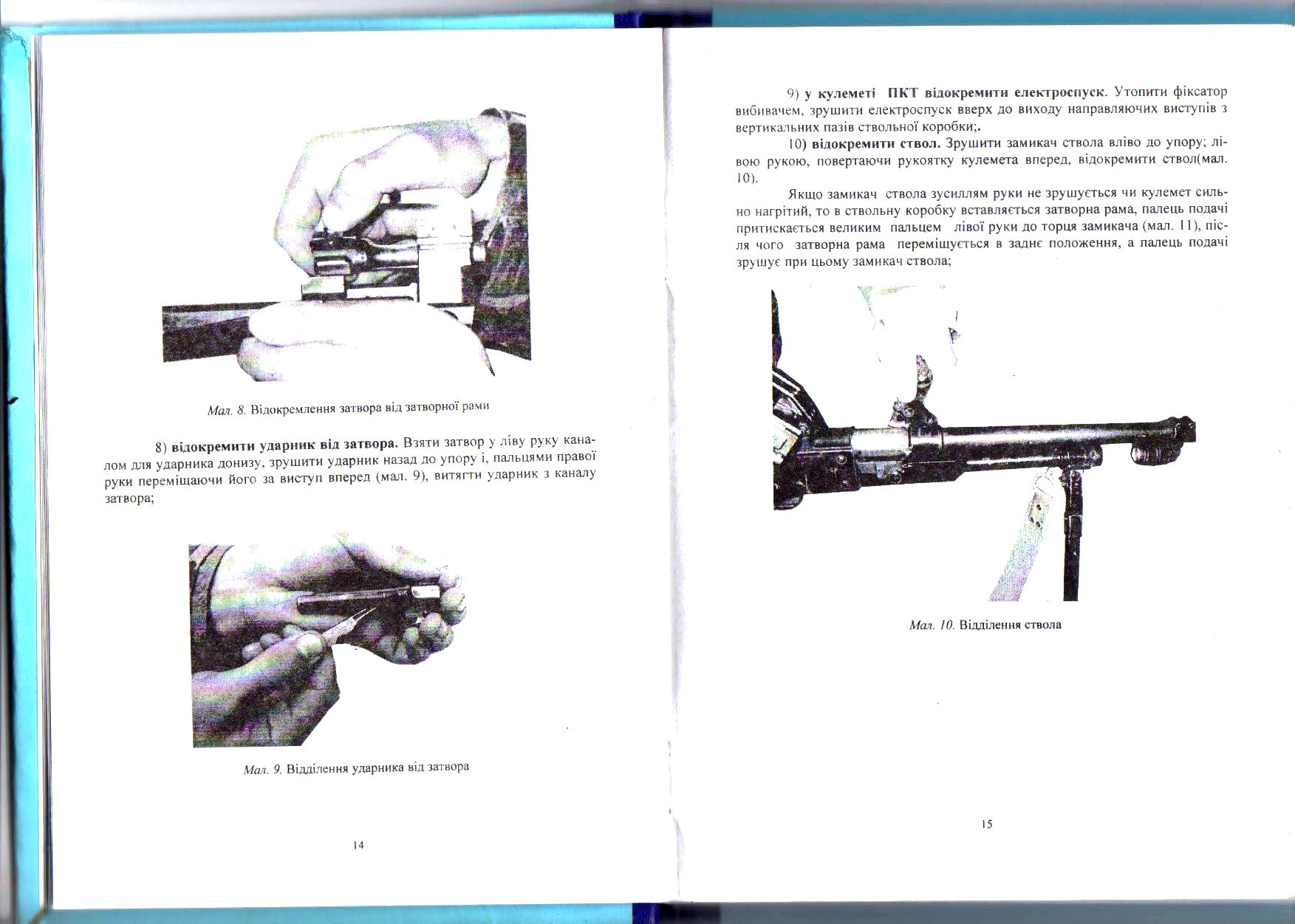

Мал. 6 Відокремлення затвора від затворної рами.

8.Відокремити ударник від затвора.

Мал. 7 .Відокремлення ударника від

затвора

9. Відокремити ствол.

2.2 Порядок збирання після неповного розбирання:

1. Приєднати ствол.

2. Приєднати ударник до затвора.

3. Приєднати затвор до затворної рами.

4. Приєднати затворну раму до ствольної коробки.

5. Приєднати зворотно-бойову пружину з направляючим стержнем.

6. Опустити основу приймача і закрити кришку ствольної коробки. Відвести затворну раму назад до упору і, натискаючи на гачок , перевірити правильність складання.

7. Приєднати ланки шомпола до ніжки сошки.

8. Укласти пенал з приладдям у гніздо приклада.

9. Приєднати коробку з патронною стрічкою до кулемета.

10. Скласти ніжки сошки і закріпити пружинною застібкою.

3.Перевірка роботи механізмів писля збирання .

Робота ударно-спускового механізму:

• відвести затворну раму назад та поставити на бойовий взвод. Відхід частин повинен бути плавним, без скачків, з помітним опором зворотно-бойової пружини; у задньому положенні затворна рама повинна залишитися на бойовому взводі;

• повернути прапорець запобіжника назад (поставити кулемет на запобіжник) та натиснути на спусковий гачок. Затворна рама повинна утримуватися на бойовому взводі;

• відпустити спусковий гачок та повернути прапорець запобіжника вперед (поставити запобіжник у положення “Вогонь ”);

• натиснути на спусковий гачок - затворна рама повинна енергійно піти уперед; утримуючи злегка за рукоятку затворної рами;

• після чого, не відпускаючи спускового гачка, декілька раз відвести затворну раму назад та відпустити її. Затворна рама не повинна затримуватися у задньому положенні а подавач повинен вільно пересуватися у приймачі;

• поставити кулемет у вертикальне положення та відвести затворну раму назад на 20- 25 мм, вона під дією зворотно-бойової пружини повинна енергійно повернутися у переднє положення.

Робота приймача, викидача та відбиваючого виступу:

• спорядити стрічку навчальними патронами та зарядити кулемет;

• спробувати рукою витягнути стрічку з приймача – стрічка повинна надійно утримуватися у приймачі;

• натиснути на спусковий гачок, після чого енергійно відвести затворну раму назад та відпустити її; так зробити декілька разів. При повинні подаватися у цьому навчальні патрони подаються у патронник, потім витягуються з патронника та енергійно викидаються зі ствольної коробки назовні.

Справність засувки кришки ствольної коробки:

- кришка ствольної коробки повинна надійно утримуватися засувкою та вільно відкриватися при натисненні на зачіпку.

Справність сошки:

- сошка не повинна мати пом’ятостей;

- під дією пружини ноги сошки повинні енергійно розводитися у боки;

- пружинна застібка повинна надійно утримувати ноги у складеному стані;

- ствол кулемета повинен мати вільне обертання на сошці.

Справність приклада:

- приклад у ствольній коробці не повинен мати гойдання;

- шурупи його повинні бути загвинчені до упору;

- при натисненні пальцем на кришку затильника пенал під дією пружини повинен виходити гнізда прикладу щоб можливо його витягнути рукою;

- гвинти затильника повинні бути загвинчені повністю.

Справність коробки та патронної стрічки:

- коробка для патронних стрічок не повинна мати вм’ятин;

- кришка коробки повинна вільно відкриватися та зачинятися;

- завертка повинна надійно утримувати кришку у зачиненому положенні;

- відкидний клапан повинен зачиняти віконце для проходу стрічки;

- коробка повинна вільно приєднуватися до кронштейну та надійно утримуватися на ньому защіпкою;

- ланки стрічки не повинні мати поламок, пом’ятостей та тріщин.

Заняття трет’е.

«Підготовка 7,62-мм кулемета ПКМ , (ПКМС) до стрільби.»

1. Заходи безпеки при поводженні з кулеметами.

Загальні основні правила:

- поводження зі зброєю повинно бути таким як би воно було заряджене;

- завжди тримати ствол у безпечному напрямку та не направляти на людей;

- ніколи не треба грати зі зброєю навіть з навчальною;

- заряджання та розряджання зброї здійснювати у безпечному місці;

- ніколи не залишати зброю без догляду, без різниці яке воно;

- при передаванні зброї завжди вказувати стан його зарядженості;

- не брати зброю без дозволу або на те команди командира;

- зброя повинна бути постійно на запобіжнику у випадку, якщо вона не застосовується;

- поводження зі зброєю - тільки після вивчення її будови і правил користування;

- будь-яку зброю треба поважати та належно утримувати.

Додатково мати на увазі:

- постійно утримувати кулемет у повній справності;

- своєчасно та з додержанням усіх правил проводити огляд його, чистити та змащувати кулемет;

- особливо ретельно слідкувати за чистотою та справністю рухомих частин, каналу ствола, газових шляхів та коробки зі стрічкою;

- перед стрільбою протирати канал ствола, прочищати та змащувати поверхні частин, які труться при стрільбі, ретельно оглядати кулемет та патрони;

- несправні та брудні патрони до стрільбі не допускаються;

- при застосуванні кулемета оберігати кулемет від забруднення, засмічення та ударів;

- після тривалої стрільби при першої можливості прочистити газові шляхи, трошки змастити затвор і затворну раму (при необхідності замінити ствол);

- при сильному забрудненню (пісок, бруд, сніг) кулемет необхідно розібрати , очистити, оглянути та змазати;

- не доводити ствол кулемета до перегріву, для чого проводити зміну стволу через кожні 400-500 пострілів;

- якщо кулемет тривалий час знаходився на морозі або його внесли у тепле приміщення, то перед заряджанням кулемета необхідно затворну раму декілька разів поставити на бойовий взвод та спустити з бойового взводу, утримуючи злегка за рукоятку затворної рами.
