Зворотний механізм

Зворотний механізм включає деталі:

зворотно-бойову пружину;

направляючий стержень;

обмежувач рами затвора.

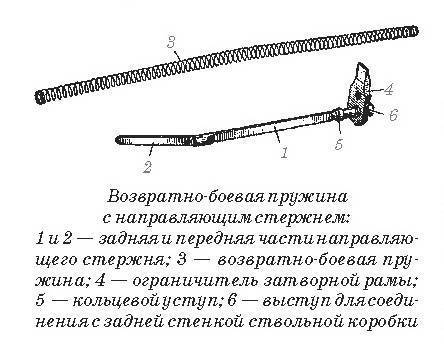

Поворотно-бойова пружина - ця витаючи циліндрична пружина, працююча на стискування. Направляючий стержень складається з двох частин, шарнірно сполучених між собою. Задня частина стержня має кільцевий уступ для поворотно-бойової пружини. Обмежувач рами затвора має виступ для з'єднання із задньою стінкою рами затвора і отвір для з'єднання з направляючим стержнем.

Рукоятка перезарядження

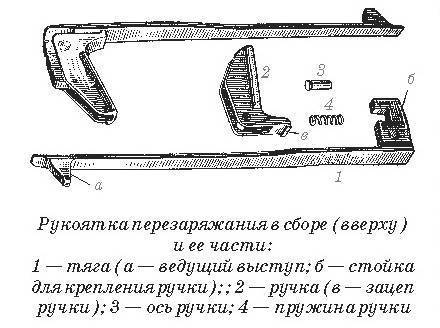

Рукоятка перезарядження складається з тяги і ручки з пружиною. Тяга руків'я має на передньому кінці провідний виступ для зчеплення з рамою затвора, а на задньому - стійку для кріплення ручки з отворами для осі і виїмкою для пружини.

Рукоятка має зачіп, отвір для осі і паз для контакту з виступом тяги.

3. Призначення, будова ударно-спускового механізму і механізму подачі. Спусковий механізм

Спусковий механізм зібраний в спусковій коробці і включає деталі:

спусковий важіль з пружиною;

спусковий гачок з віссю;

запобіжник;

фіксатор запобіжника з пружиною.

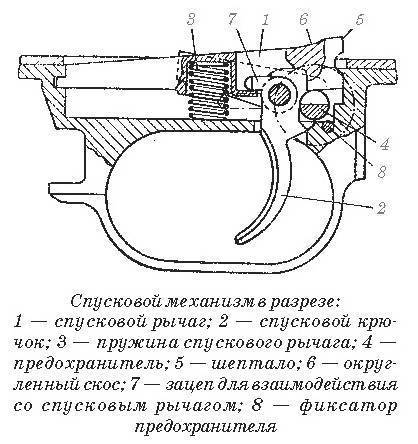

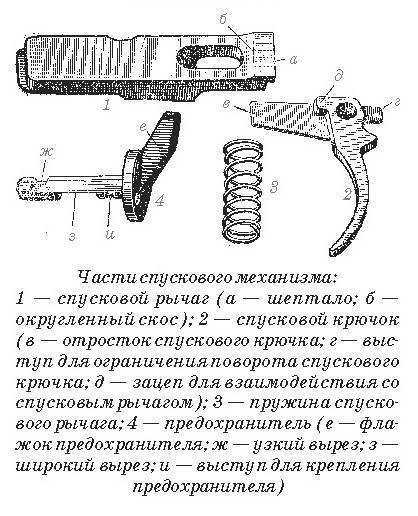

Спускова коробка має виїмку і два виступи для кріплення кулемета на верстаті. Спусковий важіль має: виступ для контакту із спусковою коробкою; проріз для проходу голівки спускового гачка із зачепом; шепотіло для утримання рами затвора на бойовому взводі. Спусковий гачок має: хвіст для контакту з пальцем стрільця; голівку з отвором для осі; зачіп для контакту із спусковим важелем; виступ для закінчення повороту спускового гачка; відросток для блокування рами затвора при постановці кулемета на запобіжник; виїм для розміщення стрижня запобіжника. Запобіжник має: прапорець для зручності поводження із запобіжником; вузький виріз для виступу спускового гачка; широкий виріз для проходу спускового важеля; виступ для кріплення запобіжника в стовбурній коробці; два отвори для фіксатора.

Пружина спускового важеля - це витаючи циліндрична пружина, працююча на стискування.

Приймач

Приймач включає деталі:

- основа приймача;

- кришку стовбурної коробки;

- подавач.

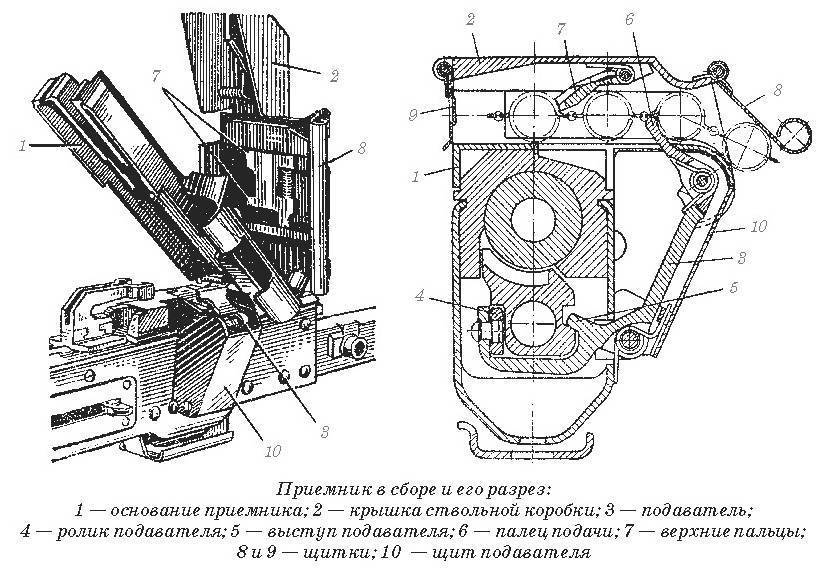

Основа приймача має: направляючі і обмежуючі виступи, що забезпечують правильне подання чергового патрона для його захоплення зачепами викидача; фігурні вирізи для проходу зачепів викидач; виступ для упору закраїни гільзи при захопленні патрона зачепами викидача; приймальне вікно з вирізами для проходу закраїни гільзи і похилими виступами для напряму патрона при досиланні його в патронник; провушину для розміщення пружини кришки стовбурної коробки; фіксатор з пружиною для утримання основи приймача в закритому і відкритому положеннях.

3. Боєприпаси, які використовуються для кулемета.

Для стрільби з кулемета застосовуються патрони з кулями Б-30, Б-32 і БЗ-Т.

При стрільбі по броньованим цілям патрони з кулями Б-32 і БЗ-Т доцільно споряджати в стрічки в такій послідовності: три патрони з кулею Б-32, один - з кулею БЗ-Т, знову три патрони з кулею Б-32 і т.д.

Бойовий патрон (мал. 2) складається з кулі, гільзи, порохового заряду й капсуля.

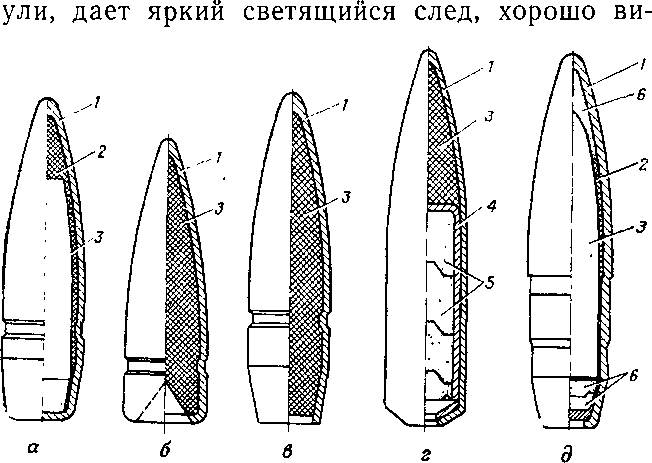

Головна частина куль пофарбована: бронебійно-запальної - у чорний колір із червоною смужкою, бронебійно-запалювально-трасуючою - у фіолетовий колір із червоною смужкою, запальної миттєвої дії - у червоний колір.

Гільза служить для з'єднання всіх частин патрона. Вона має корпус для розміщення порохового заряду, дульце для закріплення кулі й дно із закраїною для захоплення гільзи зачепами затвора. У дні гільзи є гніздо для капсуля, ковадло, на якій капсуль розбивається бойком, і два запалювальних отвори, через які полум'я від капсуля проникають до порохового заряду.

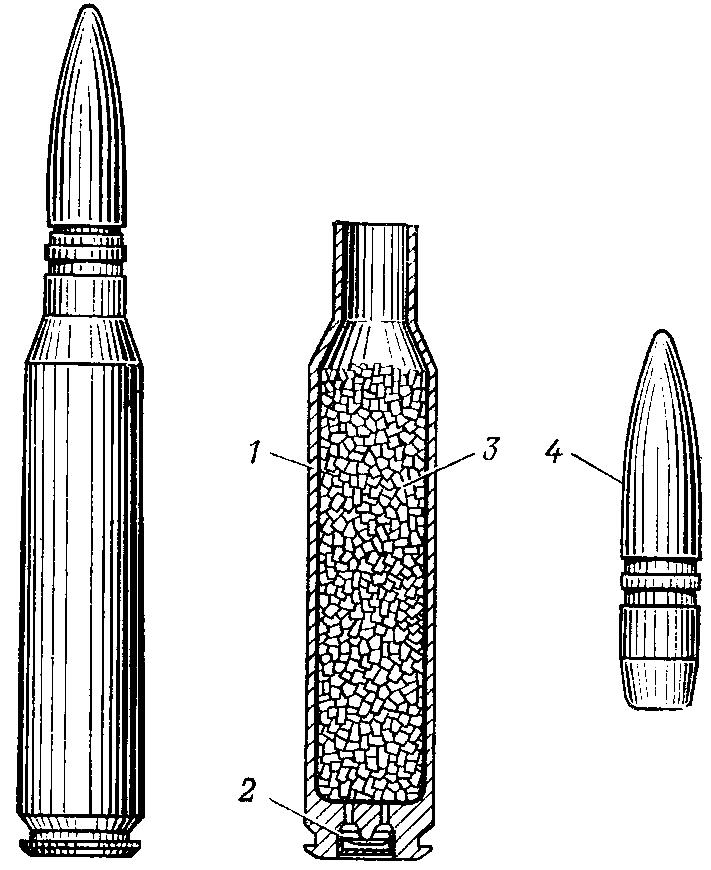

Мал. 2. Бойовий патрон:

1 — гільза; 2 — капсуль; 3 — пороховий заряд; 4 — куля

Пороховий заряд складається з піроксилінового пороху. При стрільбі патронами, що мають заряд із флегматизированого пороху, живучість ствола збільшується.

Капсуль служить для запалення порохового заряду. Він складається з латунного ковпачка із запресованим у нього ударним складом, і фольгового кружка, що прикриває ударний склад.

Патрони упаковуються в дерев'яні скриньки. У скриньку укладаються дві герметично закриті металеві коробки. У скриньці міститься 160 патронів.

На боковій стінці скриньки є напис, що вказує дані про патрони, наприклад:

Б-32 гл-12,7-мм патрони із бронебійно-запалювальною кулею, гільза латунна;

А42-76-188 - партія патронів (А42 - номер партії, 76 - рік виготовлення, 188 - індекс заводу-виробника);

4/7 40/75Т - марка пороху;

Заняття друге.

«Будова і дія механізмів кулемета ПКМ.»

1. Робота частин та механізмів кулемета ПКМ.

1.1 Положення частин та механізмів до заряджання.

Положення частин та механізмів до заряджання:

- затворне рама з газовим поршнем і затвор знаходяться в крайньому передньому положенні;

- газовий поршень знаходиться у патрубку газової камери;

- затвор повернутий навколо подовжньої осі вправо так, що його бойові виступи зайшли за бойові упори ствольної коробки – затвор замкнений;

- ударник знаходиться у передньому положенні і його бойок виходить з отвору в остов затвора;

- зворотно-бойова пружина має найменше стискання;

- рукоятка перезаряджання знаходиться в крайньому передньому положенні;

- подавач входить своїм виступом у паз на правій стінці затворної рами та займає крайнє праве положення;

- палець подачі своєю пружиною піднятий у гору;

- верхні пальці и важіль подачі в кришці ствольної коробки під дією своїх пружин опущені униз;

- спусковий важіль піднятий угору, хвіст спускового гачка відведений вперед;

- запобіжник повернутий вперед (положення “Вогонь ”), при цьому його виріз повернутий угору й дає можливість важелю опуститися униз;

- щиток закриває вікно ствольної коробки для викидання гільз.
