Ствольна коробка

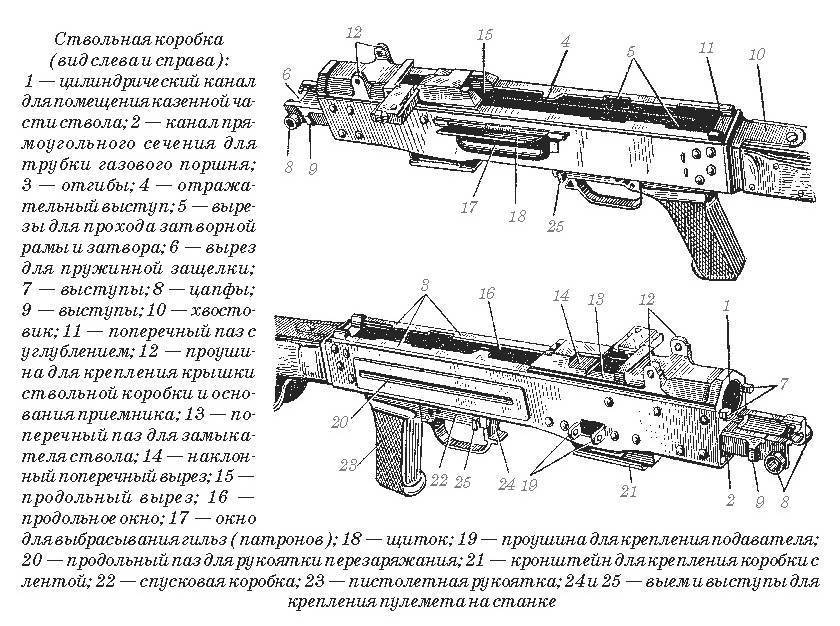

Ствольна коробка має: циліндричний канал для приміщення казенної частини ствола; канал прямокутного перерізу з подовжніми пазами на бічних стінках для трубки газового поршня; бойові упори; виступ із скосом для забезпечення первинного повороту затвора при замиканні; відгини, що направляють планки і виступи для напряму руху рами затвора і затвора; відбивний виступ для відображення стріляних гільз; гніздо для приміщення спускового механізму; гніздо для направляючого стержня поворотно-бойової пружини; виріз для пружинної клямки трубки газового поршня; два виступи для обмеження кругової хитавиці ствола; цапфи і виступи для кріплення кулемета на верстаті; два хвостовики з отворами для кріплення прикладу; поперечний паз з поглибленням для клямки кришки стовбурної коробки; проушины для кріплення кришки стовбурної коробки і основи приймача; поперечний паз для замикача ствола; похилий поперечний виріз для пальця подання подавателя; подовжній виріз для проходу патрона при досиланні його в патронник; подовжнє вікно для проходу стійки рами затвора; вікно для викидання стріляних гільз; щиток для закривання вікна; проушины для кріплення подавателя і його щитка; подовжній паз для руків'я перезарядження; отвір для стоку води; кронштейн для кріплення коробки із стрічкою; спускову скобу з пістолетним руків'ям.

2.2. Призначення, будова затворної рами із затвором. Рама затвора з газовим поршнем

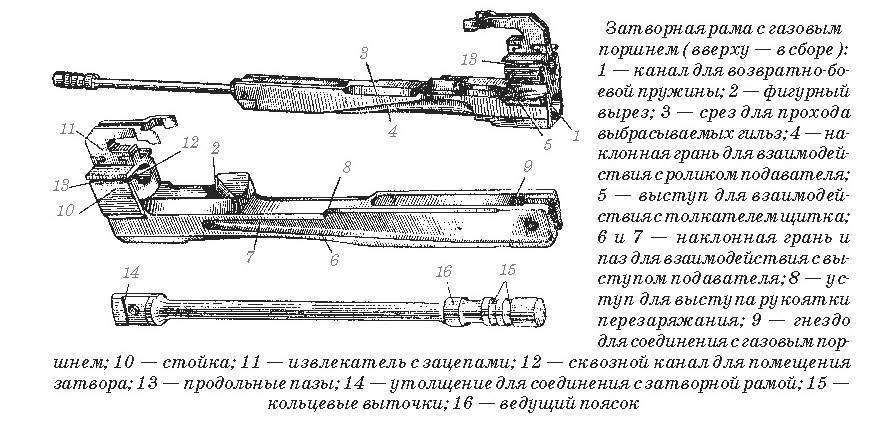

Затворна рама має: канал для поворотно-бойової пружини; фігурний виріз для провідного виступу затвора; зріз для проходу гільз, що викидаються; похилий паз для контакту з роликом подавача; виступ для взаємодії з штовханням щитка; похилу грань з пазом для взаємодії з виступом подавача; уступ для з'єднання з газовим поршнем; викидач із зачепами; канал з кільцевою проточкою для приміщення затвора і виступу стовбурної коробки.

Газовий поршень має: потовщення на задньому кінці для з'єднання з рамою затвора; кільцеві виточки для поліпшення обтюрації газів в патрубку газової камори; провідний поясочок для напряму руху поршня в трубці газового поршня.

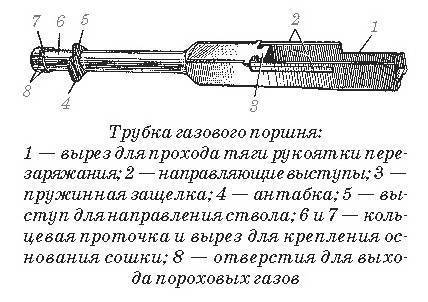

Трубка газового поршня має: виріз для проходу руків'я перезарядження; направляючі виступи і пружинну клямку для з'єднання із стовбурною коробкою; антабка для напряму ствола при приєднанні його до кулемета; кільцеву проточку з вирізом для прикріплення основи сошки; чотири отвори для виходу порохових газів; кільцеве розточування для патрубка газової камори.

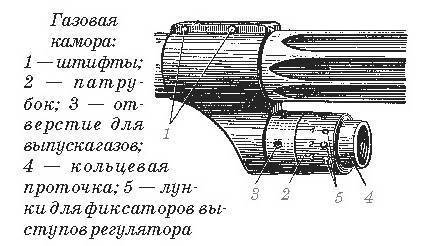

Газова камора має: отвір для проходу газів; патрубок з каналом для газового поршня і двома отворами для випуску газів; кільцеву проточку для надягання переднього кільця трубки газового поршня; по три лунки з боків для фіксаторів виступів регулятора, позначені цифрами 1, 2, 3.

Регулятор має: круглі і довгасті отвори для випуску газів з газової камори назовні; два виступи з фіксаторами для утримання регулятора на патрубку; пази для заходу закраїни гільзи, вживаної для повороту регулятора.

Затвор

До складу затвора входять деталі:

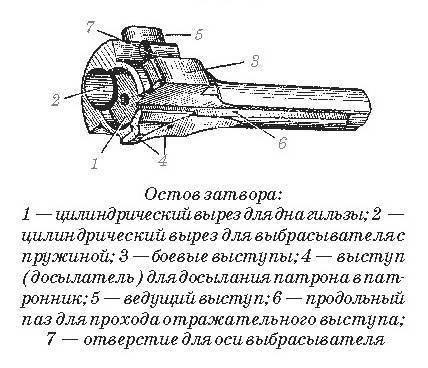

остов затвора;

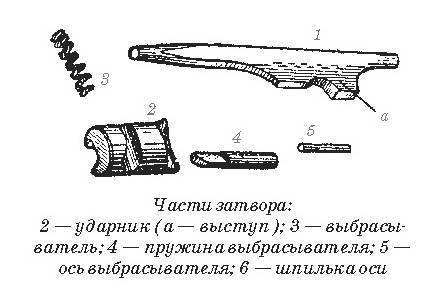

ударник;

викидач з пружиною і віссю; шпильки.
