Абораторная работа составление и сборка схемы управления освещением из двух мест
Цель. Научиться правильно составлять и собирать электрические схемы управления освещением из двух мест с двумя входами с использованием проходящей линии.
Материально-техническое оснащение. 1. Плакат со схемой управления освещением из двух мест .2.Лампы накаливания – 5шт. 3.Электрические патроны – 5шт. 4.Однополюсные переключатели – 2 шт. 5.Соединительные провода, инструмент.
Краткая теория.
Встречаются случаи, когда управление освещением необходимо осуществлять с нескольких мест, например протяженные помещения, лестничные пролеты, помещения специального назначения (туннели, галереи и т.д.). В таких помещениях освещение должно включаться только при входе в них людей или управляться независимо от каждого выгодного положения аппарата. Аппаратами управления в таких схемах служат двухпозиционные переключатели. В таких схемах очевидно, что в каком бы положении ни находился один их переключателей, вторым можно включить линию освещения.
Необходимо отметить, что подобные схемы практически вдвое увеличивают расход проводов.
Задание.
По приведенной схеме управления освещением их двух мест составить однолинейную схему и проверить ее работу.
Последовательность выполнения
1.Изучить рекомендованную литературу, описание работы и задание.
2.Ознакомиться с устройством аппарата управления.

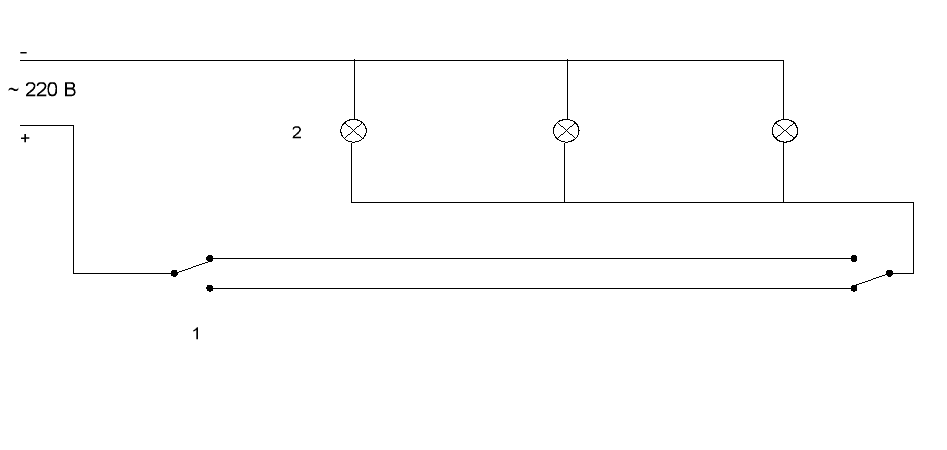

3.Изучить многолинейную схему управления освещением из двух мест с использованием проходящей линии.
4.По приведенной многолинейной схеме управления освещением составить монтажную схему.
5.Собрать схему управления и показать ее преподавателю.
6.Осуществить проверку работы схемы и разобрать.
Рекомендуемая литература.
1. Живов М.С. Монтаж осветительных электроустановок. - М.: Высшая школа, 2005.
