4.5. Обозначение изделий и их спецификаций
Обозначение изделия одновременно является обозначением его спецификации.
В обозначение изделия и его спецификации включают базовое обозначение(обозначение соответствующего основного комплекта рабочих чертежей) с добавлением индекса «И» и через дефис марки изделия или его порядкового номера, например:
845-5-КЖ.И-Б1;
845-5-КЖ.И2.
Допускается обозначать изделия без привязки к объекту строи тельства(присваивать обезличенное обозначение). В этом случае базовое обозначение назначает проектная организация.

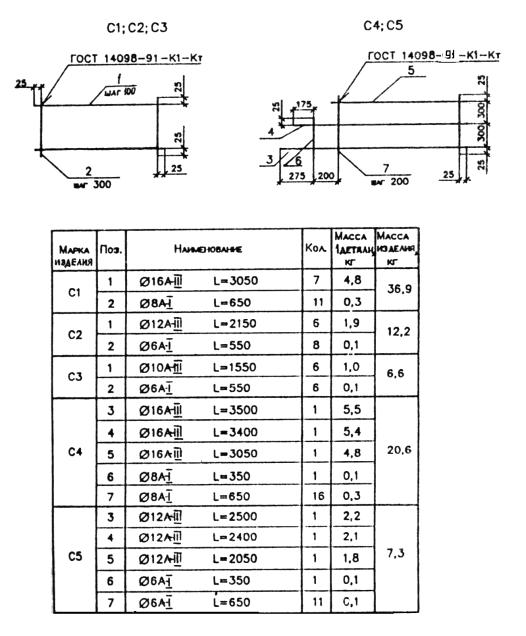

ПРИМЕР ВЫПОЛНЕНИЯ ГРУППОВОГО ЧЕРТЕЖА И ЗАПОЛНЕНИЯ СПЕЦИФИКАЦИИ СЕТОК
Рис. 4.18
В обозначение сборочного чертежа изделия включают обозначение изделия и код документа, например:
845-5-КЖ.И-Б1СБ;
845-5-КЖ.И2СБ.
В обозначение технических условий на всю группу изделий включают базовое обозначение с добавлением индекса «И» и кода документа, например:
845-5-КЖ.И-ТУ.
При выполнении групповой рабочей документации на изделие каждому исполнению присваивают самостоятельное обозначение.
В обозначение исполнения включают общее обозначение изделий, оформленных одним групповым документом, и номер исполнения
Порядковый номер исполнения устанавливают в пределах общего обозначения, начиная с 01, и отделяют от общего обозначения знаком дефис, например:
845-5-КЖ.И-Б2-01,
845-5-КЖ.И2-01.
Исполнению,принятому условно за основное, присваивают только общее обозначение без порядкового номера исполнения.
Деталям,на которые не выполняют отдельные чертежи, обозначение не присваивают.
4.6. Применение чертежей типовых изделий
Если в рабочие чертежи типовых изделий необходимо внести изменения,связанные с условиями их применения в конкретном здании или сооружении(например, предусмотреть установку дополнительных закладных изделий, устройство отверстий, исключение каких-либо частей), то на эти изделия должны быть выполнены дополнительные рабочие чертежи с учетом следующих требований:
типовые
изделия изображают упрощенно сплошными
тонкими линиями (
);
на изображении типового изделия указывают только те части и размеры, которые относятся к изменениям. Дополнительные части изделия изображают сплошными толстыми основными линиями. При необходимости, на чертеже могут быть изображены составные части типового изделия сплошными тонкими линиями, а также нанесены размеры, приведенные на чертеже типового изделия,которые отмечают знаком «*» или заключают в скобки, а в технических требованиях на чертеже указывают: «*» Размеры для справок или «Размеры в скобках - для справок».
В спецификацию в раздел «Сборочные единицы» записывают изменяемое типовое изделие первой позицией; исключаемые из типового изделия составные части должны быть записаны за номером позиции по спецификации типового изделия в соответствующие разделы под заголовком: «Снятые составные части»; вновь установленные составные части записывают в соответствующие разделы под заголовком: «Вновь устанавливаемые составные части» с указанием номеров позиций, являющихся продолжением позиций, указанных в типовом изделии.
На поле чертежа изменяемого типового изделия приводят другие необходимые данные,не указанные на и изображении изделия и в спецификации.
Измененному изделию присваивают самостоятельную марку, включающую марку типового изделия и дополнительный индекс, например: 1К84-1а, где 1К84-1 - марка типового изделия,а - индекс, присвоенный измененному изделию.

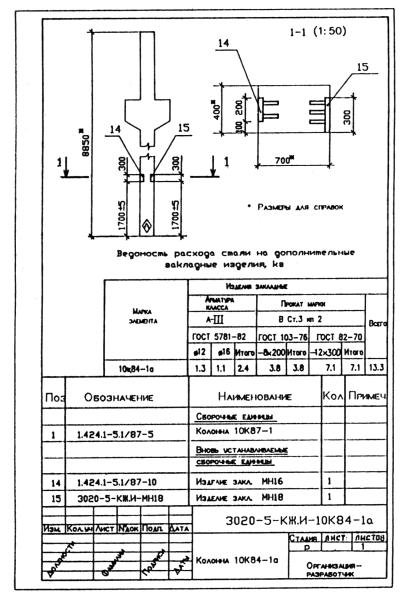

Пример выполнения чертежа типовых железобетонных колонн с дополнительными закладными изделиями приведен на рис. 4.19.
ПРИМЕР ВЫПОЛНЕНИЯ ЧЕРТЕЖА ТИПОВОГО ИЗДЕЛИЯ С ДОПОЛНИТЕЛЬНЫМИ ЗАКЛАДНЫМИ ИЗДЕЛИЯМИ
Рис.4.19
