Схемы электрической цепи
Схема электрической цепи – это условное графическое изображение электрической цепи: структурные, функциональные, принципиальные и схемы замещения.

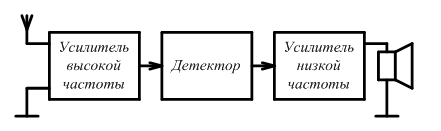

Структурная схема – это отображение основных блоков устройства и связи между ними.
Функциональная схема – функциональные части с указанием их параметров и связи между ними.
ФНЧ
5 кГц
2 МГц
50 Дб

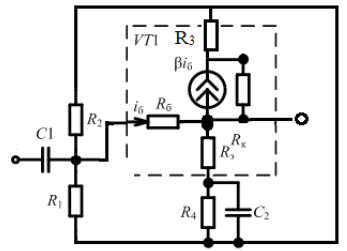

Схема замещения или эквивалентная схема цепи состоит только из идеализированных элементов. Каждому реальному элементу соответствует схема замещения:
Рис. 1.2. Схема электрической цепи
Схема замещения элемента также состоит из идеализированных элементов. Разные схемы: замещения по постоянному току, по переменному току, по НЧ, по ВЧ.
Идеализированные пассивные элементы Резистивный элемент
Резистивным элементом или идеальным резистором называется идеализированный пассивный элемент, в котором электрическая энергия необратимо преобразуется в другие виды энергии: тепловую, световую, механическую и др. Резистивный элемент количественно характеризуется сопротивлением.
Рис. 1.3. Условное графическое изображение резистивного элемента
Статические вольт-амперные характеристики резистивного элемента (рис. 1.4, а — в).
Рис. 1.4. Статические вольт-амперные характеристики различных резистивных элементов
По ВАХ определяется статическое сопротивление
и дифференциальное сопротивление в рабочей точке
Rст1=
=tg
Rст2=
=tg
Rдиф1=
=tg
Rдиф2=
=tg
Вольт-амперная характеристики резистора с нелинейным сопротивлением
R=
Rст=
Rдиф:
Вольт-амперная характеристики резистора с линейным сопротивлением
Rдиф может быть меньше 0; Rст .
Закон Ома: uR=iRR
R и G – диссипативные элементы. R=[Ом]; G=[См] (Сименс)
Мгновенная мощность:
Электрическая энергия:
Резистивный элемент только потребляет энергию из внешней цепи.
Лекция 2 Емкостный элемент
Емкостным элементом, идеальным конденсатором или емкостью называется идеализированный элемент электрической цепи, запасающий энергию электрического поля.
Емкость С – это количественная характеристика емкостного элемента, описывающая способность запасать энергию электрического поля.
Зависимость заряда q, накопленного в емкостном элементе от напряжения uc называется кулон – вольтной характеристикой:
Рис. 1.7. Кулон-вольтные характеристики емкостного элемента
Ccт = q/u Cдиф = dq/du.
Для линейного емкостного элемента: Ccт = Cдиф= q/u; [C]=Ф (фарад).
З
акон Ома:






Ток емкости пропорционален скорости изменения приложенного к ней напряжения:
Мгновенная мощность емкости:
Если
и
,
то мощность положительна: энергия
поступает в емкость и накапливается,
т. е. она заряжается.
.
t
Е
сли
,
а
,
то мощность отрицательна: емкость
разряжается и энергия возвращается во
внешнюю цепь.
Энергия электрического поля, запасенная в емкости:
.
Эта энергия определяется только мгновенным значением напряжения на емкости.
Емкость может только запасать или отдавать электрическую энергию, но не преобразовывать.
