26. Планово-высотная привязка аэрофотоснимков.

Привязкой называются работы по определению геодезических координат точки местности, опознанных на АФС.

Планово-высотная привязка снимка включает:

1.подготовка материалов,

2.составление проекта привязки,

3.реккогнастировка и закрепление в натуре опорных точек,

4.полевые измерения,

5.вычеслительные работы,

6.оформление материалов и сдача работ.

Подготовка материалов: комплект снимков, изготавливают продукцию.

Проект привязки составляют на репродукции накладного монтажа, с использованием пунктов геодезической сети.

Плановая привязка бывает сплошная и разреженная. Сплошная привязка выполняется при создании топографических планов. При разреженной плановой привязке опорные знаки обозначают посередине межмаршрутных перекрытий, рядами поперёк съёмочных маршрутов. При разреженной высотной привязке опорные знаки так же располагают рядами. В качестве плановых опознаков выбирают контурные точки, которые опознаются с точностью 0,1 мм в масштабе создаваемого плана. Высотные опознаки выбирают на возвышенностях и на характерных точках рельефа.

Опознанную точку накалывают на одном снимке с точностью до 1 мм. Опознанные точки оформляют на лицевой стороне окружностью диаметром равным 10 мм. С правой стороны подписывают начало точки, в числителе название точки, в знаменателе отметка. На обратной стороне снимка выполняется абрис в более крупном масштабе.

Плановая привязка снимков выполняется в закрытой местности теодолитными ходами. Высотная привязка выполняется проложением ходов тригонометрического и геометрического нивелирования. С использованием спутниковых технологий работы по планово высотной привязке снимков упростились.

27. Геометрическая модель местности. Способы наблюдения и измерения снимков и стереомодели. Параллаксы точек.

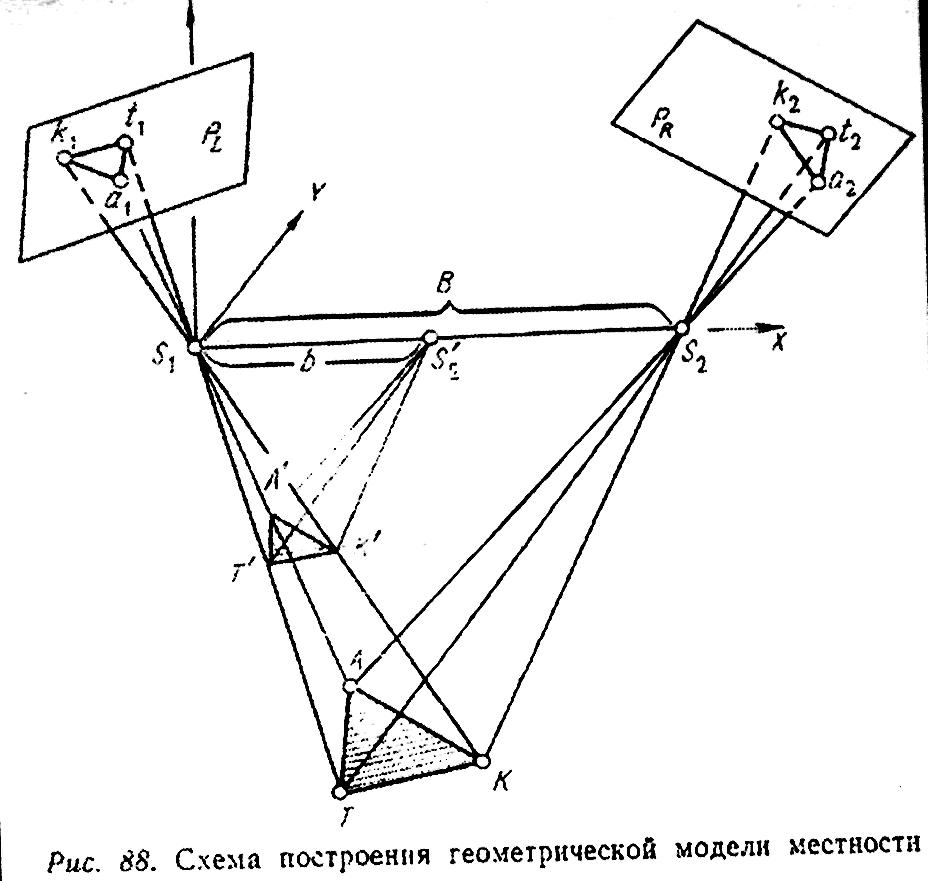

Если два снимка установлены в такое же положение в котором они находились во время фотографирования, сократив расстояние между точками S1 и S2 до размера базиса проектирования b1 , то получим геометрическую модель местности А’С’D’ подобную участку местности АСD.

Геометрическая модель местности определяется как совокупность точек пересечения соответствующих проектируемых лучей.

Основные понятия:

Базис фотографирования В — расстояние между центрами проекции S1 и S2.

Связка проектируемых лучей — это совокупность проектируемых лучей принадлежащих центру проекции S.

Лучи — это лучи проходящие через центр проекции S и идентичной точки пары снимков.

Базисная плотность — это плотность содержащий базис фотографирования и один (любой) проектируемый луч.

Главная базисная плотность — плотность, содержащая базис фотографирования и один главный луч.

Базис проектирования b — это расстояние между центрами проекций S1 и S2 двух связок, по которой построена модель.

Внутреннее ориентирование снимка — это связки, восстановленные с помощью проектируемых камер.

Взаимное ориентирование снимков — это проектирование камеры с восстановленными связками, которые перемещаются друг относительно друга и устанавливают их так, чтобы лучи пересекались, тогда снимки займут такое же положение, как и во время съемки.

Взаимное ориентирование снимков м.б. достигнуто двумя способами:

- угловыми движениями обеих камер

- движение 1-й камеры (при неподвижной 2-й)

В связи с этим различают 2 системы взаимного ориентирования снимков:

в 1-й неподв. счит. базис фотограф., во 2-й левый снимок. 1-я сист. 2-я сист.В этой сист. базис фотограф. счит. горизонт. независим. от его положен. в пространств. £1 — продольн угол наклона левого снимка те угол в гл. базисной плоск. м/д перпенд. к базису фотограф и гл лучом левой связки. £2 — продольн. угол наклона прав. снимка ǽ1 — угол повор. лев. снимка ǽ2 — угол повор. прав. снимка w2 — взаимн. поперечн. угол наклона

Поперечн. параллакс — это разность ординат соот. т-к прав и лев снимк. q=y1-y2 Трансф. снимк. когда базис фотограф. и снимк. горизонт., оси х лев и прав снимк. лежат на одной прямой и ордин. точек будут равны q0=y01-y02=0

Если измерен. ордин. не равны на снимк., то они взаимн. не ориент.

Продольн. параллакс — это разность абсцисс точек и зависит от формата снимка продольн. перекр и рельефа. р=х1-х2

а1а1=х1; а2а2=-х2; S2A’//‌‌‌‌‌‌‌‌‌‌‌‌‌‌‌S1A; а2а1’=а1а1=х‌1; а2а1’=х‌1-х2=р; АА’=В

1. ∆S2а2а1’~∆S2AA’; ; (1); (2)т.е. для гор. снимка парал. равен базису фотограф. в масш. съемки

2. ∆S1о1а1~S1O1A; ; ; ; ; Н=-Z; с учетом ф(1) Z=-B×f/p. В совр. приб. использ способ мнимой марки, в нем для измерения коорд. т-к исп. 2-е марки Т1 и Т2. Если одновр. расматр. две марки, то они сольют. в 1-у Т, если совмещ. Т1 и Т2 с соотв. т-ми а1 и а2 на сним., то марка восприним. совмещ. с пов-тью модели. Если марка Т2 не совмещ. с одноимен. т-ой а2, то видимая простр. марка Т’’ будет восприним. выше или ниже поверхн. модели.
