Моделирование во временной области (Transient Analysis)

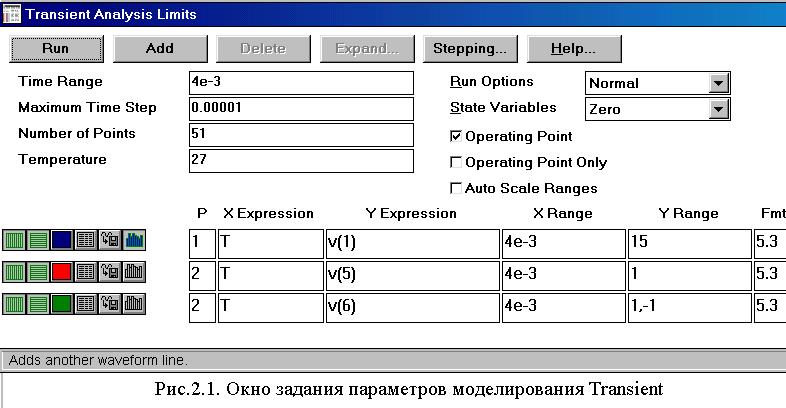

После перехода в режим анализа во временной области и при отсутствии ошибок открывается окно задания параметров моделирования Transient Analysis Limits рис. 2.1.
В окне задания параметров моделирования имеются команды, числовые параметры, управляющие процессом моделирования, параметры, управляющие выводом результатов моделирования и опции.
Команды:
RUN или F2 - начало моделирования;
Add – добавление еще одной спецификации вывода результатов после строки, отмеченной курсором;
Delete - удаление строки спецификации вывода результатов, отмеченной курсором;
Expand - открытие дополнительного окна для ввода текста большого размера при расположении курсора в одной из граф, содержащих выражения, например Y Expresion;
Stepping – открытие диалогового окна задания вариации параметров;
Help – вызов помощи.
Числовые параметры моделирования:
Time Range - определяет конечное и начальное время моделирования в формате Tmax[,Tmin]. По умолчанию Tmin = 0. Например, задание "1.2ms,0.4ms" задает интервал моделирования от 0,4 до 1,2 мс;
Maximum Time Step – максимальный шаг интегрирования. Расчет переходных процессов ведется с выбираемым автоматически переменным шагом, величина которого определяется допустимой относительной ошибкой RELTOL = 0.001 , определяемая в глобальных установках Global Settings. Изменяя этот параметр можно повысить точность вычислений и улучшить качество кривой переходного процесса, выводимого на экран.
Number of Points – количество точек, выводимых в таблицы, по умолчанию принимается 51, минимальное значение 6.
Temperature – диапазон изменения температуры в градуса Цельсия. Формат High[,Low[,Step]]. При изменении температуры изменяются параметры компонентов, имеющие ненулевой температурный коэффициент ТС, а также ряд параметров полупроводниковых приборов. Если параметр Step (шаг) опущен, то анализ выполняется при двух значениях температуры: Low (минимальный) и High (максимальный). Если опущены оба параметра Low и Step, то расчет производится при единственной температуре, равной High.
Вывод результатов моделирования:
Управление выводом результатов осуществляется с помощью пиктограмм и выражений.
Ниже приводятся пиктограммы в порядке их изображения в окне слева направо и действия, выполняемые при их выборе.
-
переключение между логарифмической и
линейной шкалой по оси Х;
- переключение
между логарифмической и линейной шкалой
по оси Y;
- выбор цвета
графика;
- при нажатии этой
кнопки в текстовый выходной файл
заносится таблица отсчетов функции,
заданной в графе Y Expresion.
Запись производится в файл "<имя
схемы>.TNO". Таблица
просматривается в окне Numeric
Output (открывается клавишей
F5). Количество отсчетов
функции задается параметром Number
of Points в
разделе Числовые параметры для
моделирования;
-
при нажатии этой кнопки на диске
создается файл, в который заносятся
отсчеты функции, заданной в графе Y
Expresion. В дальнейшем при
анализе другой цепи эта функция может
служить входным сигналом, если в разделе
Waveform sourses
выбрать тип сигнала User
source. Запись производится
в файл "<имя схемы>.USR".
-
выбор функции, для которой производится
статистический анализ по методу
Монте-Корло. Выбрана, может быть только
одна функция.
