Задание параметров компонентов
При моделировании схем используются различные тестовые сигналы. Для аналогового моделирования наиболее часто используются источники синусоидального и импульсного сигнала. Для этого в MicroCAP-V есть компоненты двух типов источников тестового сигнала Sine source и Pulse source. Перед моделированием необходимо задать параметры этих источников. Источник синусоидального сигнала воспроизводит кривую вида:
.
В таблице 3. приведены параметры источника синусоидального сигнала.
Таблица 3
-
Обозначение
параметра
Параметр
Размерность
Значение по
умолчанию
F
Частота
Гц
106
A
Амплитуда
В
1
DC
Постоянная составляющая
В
0
PH
Начальная фаза
Град.
0
RS
Внутреннее сопротивление
Ом
0,001
RP
Период повторения затухающего сигнала
с
0
TAU
Постоянная времени изменения амплитуды сигнала по экспоненциальному закону
с
0
Форма импульсного сигнала Pulse показана на рис.1.3, а его параметры приведены в таблице 4.
Таблица 4
-
Обозначение
параметра
Параметр
Размерность
Значение по
умолчанию
VZERO
Начальное значение
В
0
VONE
Максимальное значение
В
5
P1
Начало переднего фронта
с
10-7
P2
Начало плоской вершины импульса
с
1.110-7
P3
Конец плоской вершины импульса
с
510-7
P4
Момент достижения уровня VZERO
с
5,110-7
P5
Период повторения
с
10-6
Параметры компонентов
(в частности источников сигнала) задаются
в окне текста путем редактирования
значений параметров, выбранных моделей
компонентов, как это делается в любом
текстовом редакторе. Переход в окно
текста и обратно происходит по нажатию
кнопки
в правом нижнем
углу. Например, для задания синусоидального
источника сигнала частотой 1000 Гц и
амплитудой 5 В необходимо задать следующие
параметры:
.MODEL GENERAL SIN (F=1000 A=5).
При моделировании аналоговых схем часто надо определять переходную функцию на выходе схемы, т.е. реакцию схемы на единичный скачек напряжения. В качестве входного сигнала используется импульсный источник сигнала Pulse. Время переднего фронта выбирается на много меньше длительности переходного процесса в схеме, длительность импульса должна быть больше времени переходного процесса и времени моделирования. Например, для RC цепочки с постоянной времени = 0,01с параметры модели импульсного элемента могут быть:
.MODEL IMPULSE PUL (VONE=1 P1=0 P2=1e-6 P3=1 P4=2 P5=4).

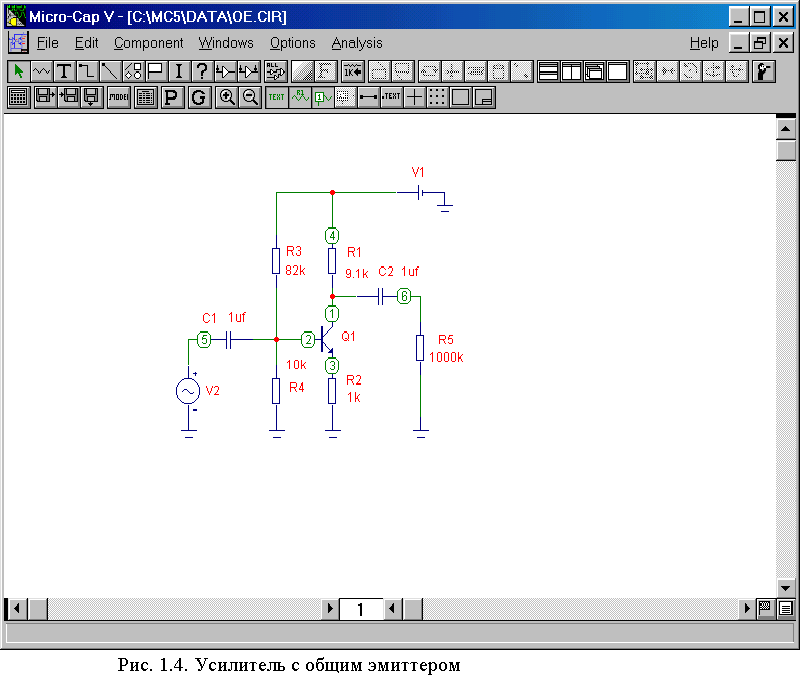

Пример схемы усилителя с общим эмиттером представлен на рис. 1.4.
