Вопрос 8 - конструктивные элементы здания: виды фундаментов, стены, их конструкция и материалы.

Фундаментом называется часть здания или сооружения, находящегося ниже поверхности земли, воспринимающая и передающая нагрузки от здания на основание, т. е. на нижележащую толщу грунта.

Плоскость, которой фундамент опирается на грунт, называется подошвой фундамента. Расстояние от поверхности грунта до подошвы фундамента называется глубиной заложения фундамента.

Выбор конструктивного решения фундамента зависит от конструктивных особенностей здания или сооружения, величины действующих нагрузок, их характера и несущей способности основания.

По способу выполнения различают монолитные фундаменты, если они выполняются полностью на месте, и сборные, если они выполняются из одного или нескольких заранее изготовленных элементов.

По конструкции фундаменты подразделяют на ленточные, отдельно стоящие (столбчатые), сплошные и свайные.

Ленточные фундаменты в промышленных каркасных зданиях встречаются при наличии подвалов или когда подошвы отдельных (столбчатых) фундаментов колонн подходят близко друг к другу, что обычно бывает при слабых грунтах и больших нагрузках на колонны.

В основном ленточные фундаменты применяются в бескаркасных зданиях с несущими стенами. Ленточные фундаменты выполняют монолитными или сборными из отдельных блоков

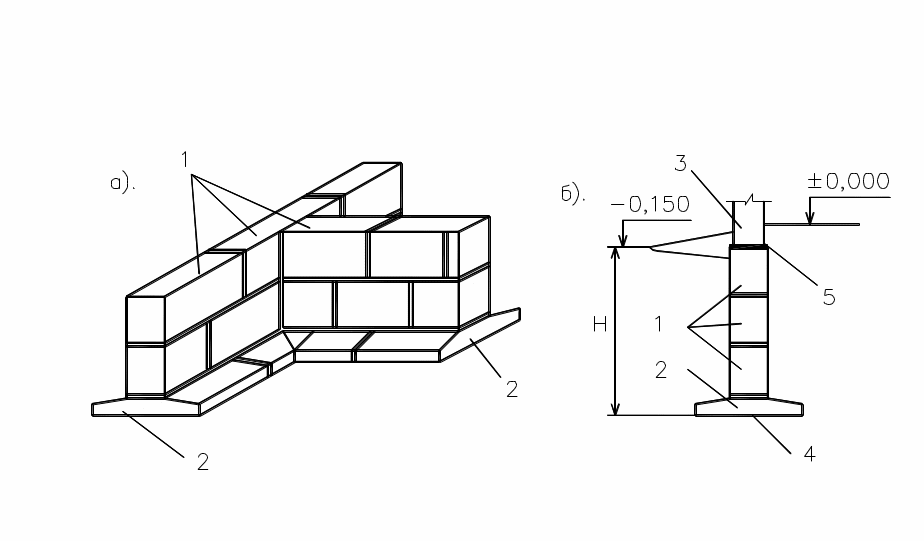

Ленточный фундамент

а — общий вид; б — сечение; 1—бетонные блоки; 2-железобетонные блоки-подушки; 3—стена; 4-подошва фундамента; 5—гидроизоляция;

Н — глубина заложения фундамента.

В промышленных зданиях каркасного типа, как правило, применяют отдельно стоящие железобетонные ступенчатые фундаменты.

Сборные железобетонные фундаменты с подколенниками стаканного типа изготовляют под железобетонные колонны сечением от 40Х40 до 60Х190 см. Размеры стакана больше сечения колонн.

Под спаренные колонны (у деформационных швов или пере­падов высот) устанавливают общие фундаменты, но с раздель­ными стаканами (рис. 8.6, б).

При заложении фундаментов на большую глубину под ними устраивают подушки необходимой толщины или увеличивают вы­соту подколенников (рис. 8.6, в).

Сборные фундаменты вы­полняют в виде цельного блока либо составными — из двух или более блоков (рис. 8.6, г, д). Блоки соединяют сваркой либо замоноличиванием.

Рис. 8.6. Фундаменты сборных железобетонных колонн

а—под одиночную колонну; б—под спаренные колонны; в—глубокого заложения; г — двухблочный фундамент; д— трехблочный;

1— подколенник со стаканом; 2—фундаментная плита (блок); 3 — стакан; 4—зазор, заполняемый раствором

8.4.2.2 Свайные фундаменты

Сваи — это стержни, погруженные в грунт или выполненные в грунте и служащие для передачи нагрузок от здания или со­оружения на грунт.

Свайные фундаменты состоят из отдельных свай, связанных поверху железобетонной балкой или плитой—ростверком. По ростверку устраивают обычный железобетонный фундамент.

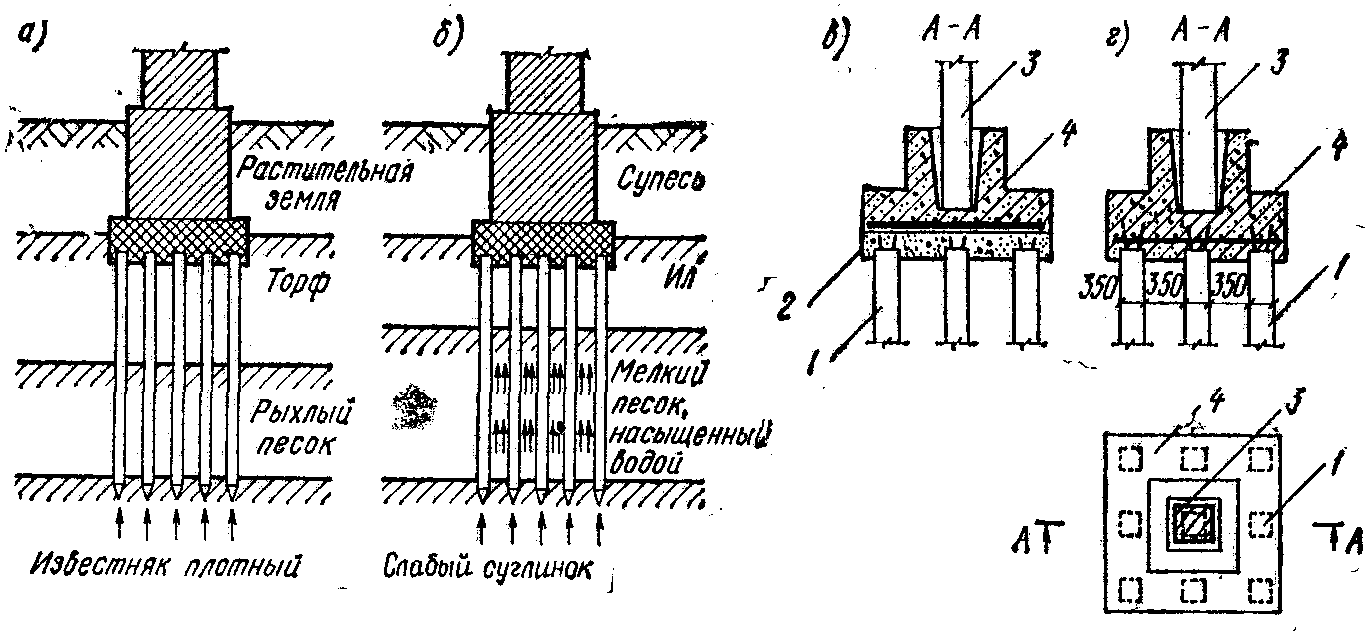

Рис. 8.7. Типы свайных фундаментов

а—на сваях-стойках; б—на висячих сваях: в—сборный железобетонный ростверк; г— монолитный железобетонный ростверк; ;1 — сваи; 2 — монолитный слой; 3 — колонна; 4 — ростверк

Сваи-стойки применяют, когда в основании здания, ниже сла­бых грунтов, находятся грунты, способные нести нагрузку, пере­даваемую нижними концами свай (рис. 8.7, а). Висячие сваи при­меняют, когда грунты, способные нести нагрузку, залегают на значительной глубине, при которой применять сваи-стойки неце­лесообразно, но когда сопротивление слабого грунта по боковой поверхности и у нижних концов висячих свай достаточно, чтобы нести передаваемую на них нагрузку (рис. 8.7, б).

Наиболее широкое распространение по­лучили железобетонные сваи. Типовые железобетонные сваи из­готовляют сечением от 200х200 до 400х400 мм, длиной 3—16м. Железобетонные забивные сваи могут быть также полыми — круглого сечения. После забивки верхние кон­цы всех свай выравнивают и по выровненным концам свай уст­раивают железобетонный ростверк, который связывает сваи, рас­пределяет действующие на них нагрузки и образует свайный фундамент.

Ростверки бывают монолитными и сборными. Для промыш­ленных зданий ростверки выполняют, как правило, из монолит­ного железобетона (рис. 8.7, г).

В промышленных каркасных зданиях стены опираются на фундаментные балки (Рис. 8.8).

В каркасных зданиях с самонесущими стенами из кирпича, блоков и панелей всю нагрузку от стен вос­принимают фундаментные балки. В зданиях с навесными панель­ными стенами фундаментные балки воспринимают нагрузку только от цокольных панелей.

Фундаментные балки наружных стен располагают за наруж­ной гранью колонн. Верх фундаментных балок располагают на 30 мм ниже уровня пола. Укладывать фундаментные балки под проемами для ворот нельзя, поскольку балки не рассчитаны на нагрузку от транспорта.

С наружной стороны по периметру здания устраивают отмостку с уклоном от здания для отвода дождевых и талых вод.

в).

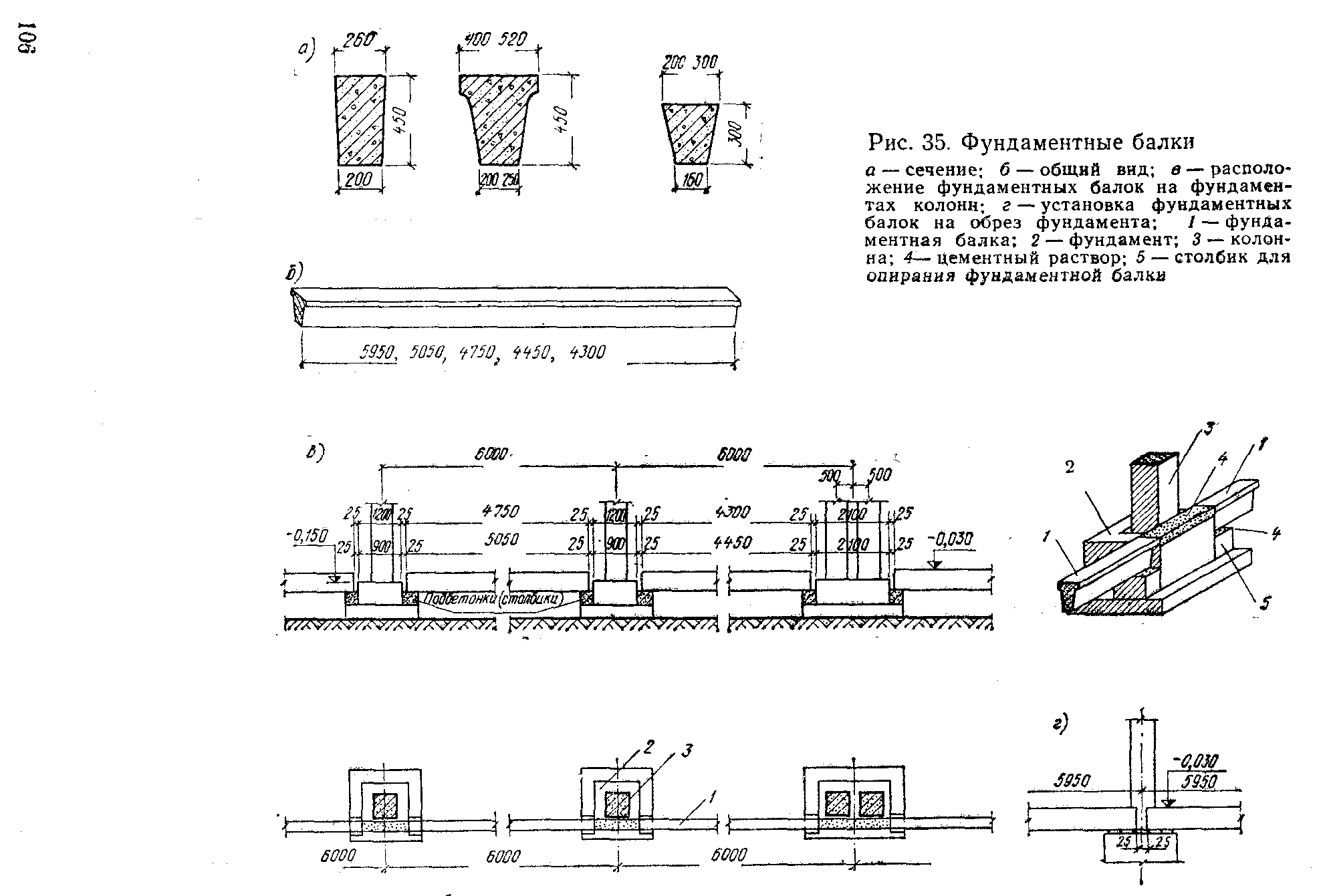

Рис. 8.8 Фундаментная балка

а- сечение; б- общий вид; в- расположение балок на фундаментах колонн.

1-фундаментная балка; 2-фундамент; 3- колонна; 4- цементный раствор;

5- столбик для опирания фундамента.
