Вопрос 7 - основные сведения о единой модульной системе в строительстве.
Для разных производств требуются различные типы зданий. Но проектные решения зданий следует разрабатывать на основе унифицированных конструктивных схем и типовых унифицированных конструкций.
Основой унификации геометрических размеров (параметров) зданий и строительных изделий является единая модульная система (ЕМС). Под единой модульной системой в строительстве понимают совокупность правил координации размеров зданий и их конструктивных элементов на основе кратности этих размеров определенной линейной величине, принятой за модуль. В России размер основного модуля М равен 100 мм.
Для согласования размеров основных параметров зданий и размеров строительных элементов с величиной модуля и координации взаимного расположения конструкций служит пространственная система модульных плоскостей. Линии пересечения вертикальных модульных плоскостей с горизонтальной плоскостью принимают за основные разбивочные оси, к которым привязывают расположение стен, колонн и других конструктивных элементов зданий (рис. 8.2).
Разбивочные оси подразделяются на продольные, обозначаемые заглавными буквами русского алфавита А, Б, В и т. д. (кроме 3, О, Ч, Ш, написание которых одинаково с цифрами), и поперечные, обозначаемые 1, 2, 3, 4 и т. д.

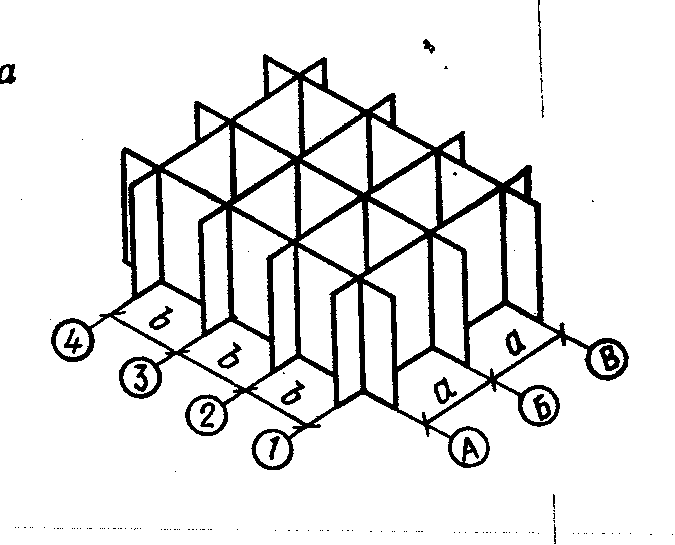

Рисунок - Пространственная система модульных плоскостей
Основными планировочными параметрами здания является пролет—расстояние между продольными разбивочными осями и шаг колонн—расстояние между поперечными осями. Совокупность этих параметров, выраженную в метрах, называют сеткой колонн, потому что в местах пересечения обычно располагают колонны.Сетки колонн обозначают 6Х6, 12Х6, 12Х12 (больший размер соответствует пролету).
Для поперечных и продольных параметров промышленных зданий в пределах до 360000 мм (шаг колонн, пролеты) принимают укрупненный модуль 60 М (6000 мм). В пределах до 18000 мм применяют модуль 30 М (3000 мм).
Для определения высот этажей применяют модули 12 М и 6 М.
При планировке применяют укрупненный модуль 6 М (600 мм). Он удобно подходит к габаритам человека, так как расчетную ширину лестниц и коридора для перехода с учетом габаритов человека принимают кратной 600 мм.
Дробные модули (1/2М, 1/5М, 1/10М, 1/50М, 1/100М) применяют для назначения размеров сечений строительных конструкций и элементов (колонн, балок, толщин плит и тонкостенных конструкций).
На основе единой модульной системы представляется возможным унифицировать основные объемно-планировочные параметры всех типов промышленных зданий и сооружений — пролет, шаг и высоту этажа. Для их определения применяют укрупненные модули. Размеры пролетов для одноэтажных зданий составляют 6, 12, 18, 24, 30, 36 и более, шаг колонн 6 и 12 м, а для многоэтажных зданий пролеты составляют 6, 9 и 12 м, шаг колонн 6 м.
Для увязки размеров зданий и сборных элементов весьма важно соблюдать единые правила назначения высоты этажей. В многоэтажных зданиях высоту этажа принимают между отметками чистых полов смежных этажей, включая толщину перекрытия. При различной толщине полов принимается условно такая отметка, которая обеспечивает унификацию высоты колонн, панелей наружных стен и лестничных маршей всех этажей.
В верхних этажах многоэтажных зданий с пролетом 12 м и более и в одноэтажных зданиях высоту этажа принимают от уровня пола до низа несущей конструкции покрытия (фермы или балки) или до нижней плоскости настилов покрытия. Исходя из этого, высоту этажей одноэтажных зданий назначают кратной 0,6 м (6М)— 3,0 3,6; 4,2; 4,8; 5,4; 6 и кратной 1,2 м (12М)—7,2; 8,4; 9,6; 10,8 м и более. Для многоэтажных зданий высоту этажа принимают 3,6; 4,8; 6 и 7,2 м, т. е. кратной 1,2 м.
На базе единой модульной системы разработаны унифицированные габаритные схемы, зданий, которые позволяют обеспечить единство технических решений на основе межотраслевой унификации сборных железобетонных конструкций. Унифицированные габаритные схемы зданий представляют собой схемы планов, поперечных и продольных разрезов здания с определенными размерными параметрами.
