1.4. Преобразователи рудничного транспорта
На тяговых подстанциях рудничного (карьерного) транспорта применяются исключительно шестипульсовые нулевые преобразователи параллельного типа, обеспечивающие питание электрического транспорта выпрямленным напряжением 1,65 кВ. Схемы преобразователей аналогичны схемам преобразователей электрических железных дорог постоянного тока. Преобразователи, как правило, снабжены трансформаторами типа ТМРУ-3500 (реже – ТМПУ-6300), электрические характеристики которых приведены в табл. 8.
В преобразователях могут использоваться вентильные конструкции, нашедшие применение на тяговых подстанциях электрических железных дорог постоянного тока, подробно описанные в подразд. 1.1. Наиболее часто ис-пользуются вентильные конструкции с естественным охлаждением вентилей ПВЭ-5АУ1. Вдвое меньшее напряжение на выходе преобразователей рудничного транспорта (1,65 кВ) определяет и вдвое меньшее число вентилей, соединенных последовательно в фазе при сохранении токовой нагрузки преобразователя, что в свою очередь делает возможным применение в схеме преобразователя лишь трех вентильных шкафов вместо шести.
Цепи защиты (цепи RС и разрядники) подключаются в соответствии с типовыми схемами, рассмотренными выше.

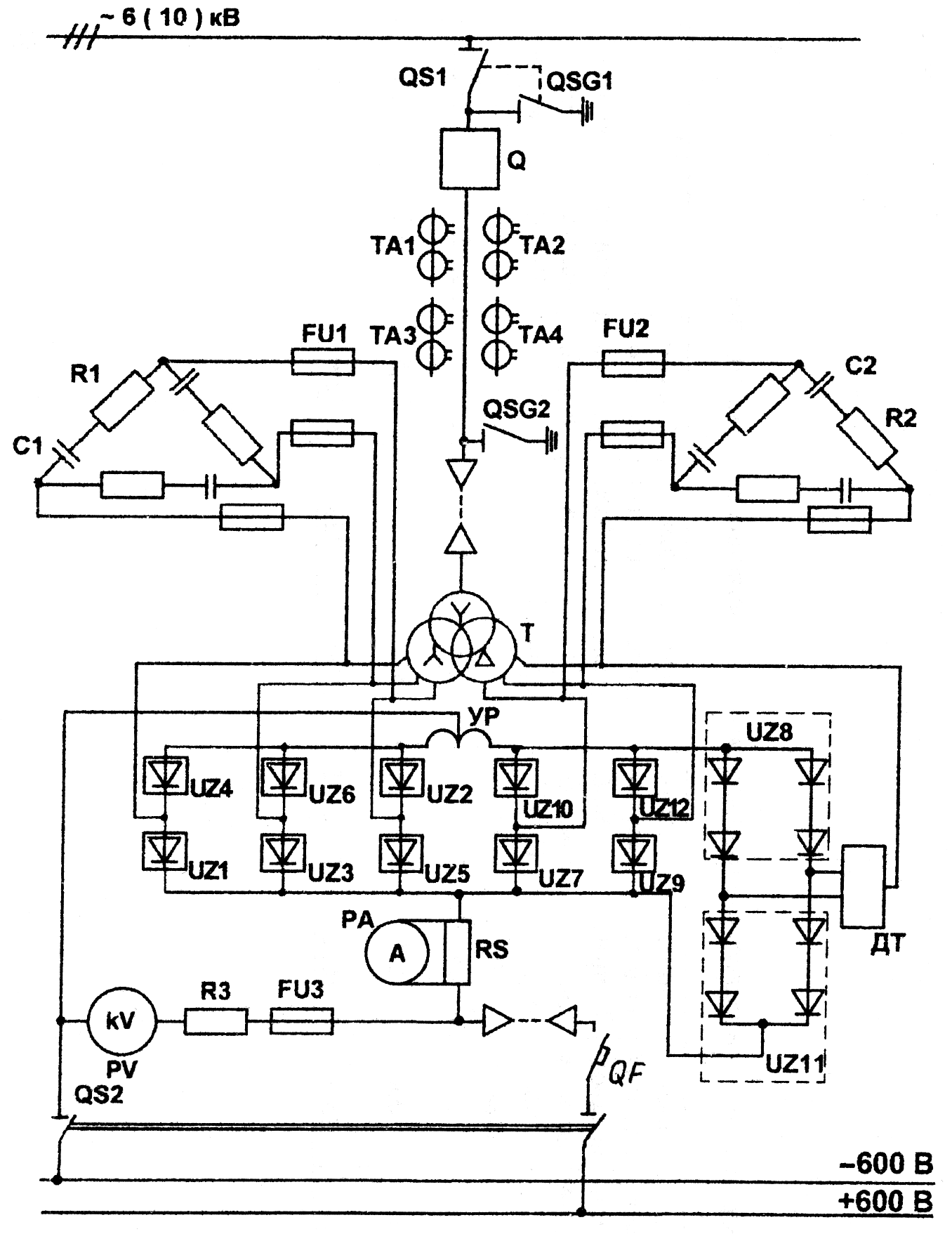

Рис. 30. Схема главных электрических соединений двенадцатипульсового выпрямителя параллельного типа с использованием вентильных
конструкций ВАКЛЕ-1000-600Н
Таблица 8
Электрические характеристики преобразовательных трансформаторов тяговых подстанций рудничного транспорта
Тип трансфор-матора |
Номи-нальная мощность Sном, кВ∙А |
Номи-нальный выпрям-ленный ток Id ном, А |
Номи-нальное выпрям-ленное напряже-ние Ud ном, В |
Напря-жение сетевой обмотки U1, кВ |
Напря-жение вентильной обмотки U2, В |
Номи-нальный ток фазы I2, A |
Потери холостого хода Рх.х., кВт |
Суммар-ные по-тери при нагрузке Р∑, кВт |
Напря-жение корот-кого замыка-ния uk, % |
Т ТМРУ-6300/35 |
1850
4640 |
1000
2500 |
1650
1650 |
6; 10; 35
6 |
1510
1530 |
289
722 |
15,5
15,0 |
33,2
50,0 |
8,0
9,5 |
Для рудничного транспорта также актуальным является переход на двенадцатипульсовые схемы выпрямления, эффективность применения которых подтверждена опытом эксплуатации на тяговых подстанциях электрических железных дорог постоянного тока, метрополитена и городского электро- транспорта.
