2. Описание приборов и правила работы с ними

1.Приборы для измерения скорости движения воздуха.

В животноводческих помещениях для определения скорости воздуха используют крыльчатые анемометры.

Анемометр ручной крыльчатый АСО-3 (рис. 9) предназначен для измерения в помещениях скорости воздушного потока в пределах 0,3—5 м/с.

Воспринимающей частью прибора служит крыльчатка, огражденная широким металлическим кольцом (диффузором) и соединенная со счетчиком передаточным механизмом. На счетчике предусмотрены три циферблата для снятия показаний. Включают и выключают прибор с помощью арретира (рычага).

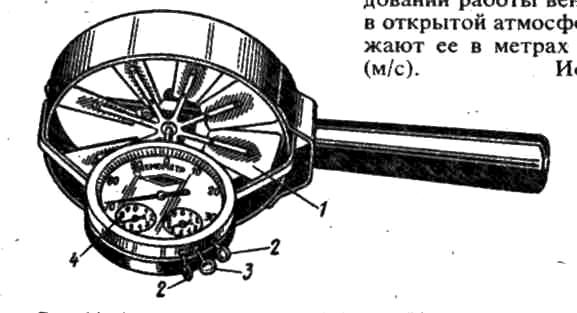

Рис. 9. Анемометр ручной крыльчатый

Перед измерением скорости воздушного потока записывают начальные показания счетчика со всех трех циферблатов. Затем анемометр располагают в воздушном потоке осью крыльчатки вдоль направления потока и, добившись равномерного вращения крыльчатки вхолостую, включают передаточный механизм прибора и секундомер. Как правило, измерение проводят в течение 100 с, после чего механизм и секундомер выключают, записывают конечные показания счетчиков и время экспозиции. Разделив разность первоначального и конечного показаний на время экспозиции (100 с), находят число делений, приходящихся на 1 с. Скорость движения воздуха определяют по графику, прилагаемому к каждому прибору. По вертикальной оси графика находят число, соответствующее числу делений в 1 с. От этой точки проводят горизонтальную линию до пересечения с линией графика и из полученной точки ведут вертикальную линию до пересечения с нижней горизонтальной осью графика, которая даст искомую скорость движения воздуха. К прибору прилагаются 2 графика: один рассчитан на скорость движения воздуха до 1 м/с, второй — от 1 до 5 м/с.

Пример расчета. Начальное показание счетчика 4832, конечное 5000. Разница в показаниях: 5000-4832 = 168. Число делений в 1 с равно: 168 : 100 = 1,68. Согласно графику искомая скорость движения воздуха равна 0,96 м/с.

Анемометр чашечный МС-13 (рис. 10) предназначен для измерения скорости движения воздуха в пределах 1 —20 м/с. Отличается от крыльчатого только ветроприемником, где вместо крыльчатки предусмотрена крестовина с четырьмя полыми полушариями. Правила пользования прибором и методика определения скорости воздушного потока те же, что и для крыльчатого анемометра.

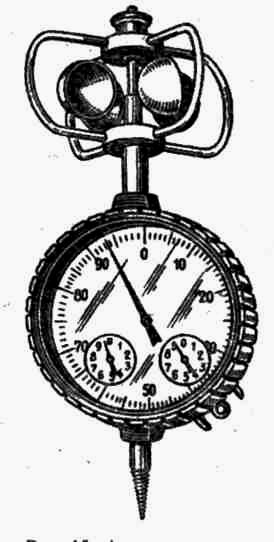

Рис. 10. Анемометр чашечный

Анемометр цифровой переносной АП-1 предназначен для измерения скорости воздушного потока в животноводческих помещениях в диапазонах 0,3—5 и 1—20 м/с. Прибор состоит из двух первичных измерительных преобразователей АП-1-1 и АП-1 -2. АП-1 -1 имеет крыльчатый ветроприемник, размещенный на оси (по типу анемометра АСО-3, но без циферблата). Принцип работы чувствительного элемента прибора заключается в преобразовании скорости воздушного потока, вращающего ветроприемник, в число импульсов.

АП-1-1 соединен с цифровым измерительным прибором с помощью трехпроводного кабеля в винилхлоридной трубке через разъем. Первичный измерительный преобразователь АП-1-2 имеет чашечный ветроприемник (по типу анемометра МС-13, но без циферблата), вращающийся на оси. Принцип работы аналогичен АП-1 -1.

Структурная схема цифрового измерительного прибора состоит из генератора опорной частоты, счетчика, схем управления, контроля напряжения питания и индикации с усилителями мощности. При измерении скорости движения воздуха первичный измерительный преобразователь АП-1 -2 устанавливают на штангу или держатель и соединяют с цифровым измерительным прибором. Переключатель напряжения питания ставят в положение «Вкл.», при этом индикатор «1—20» должен мигать. Затем проверяют равномерность вращения ветроприемника. Через 10 с на табло должно появиться значение скорости воздушного потока.

При скорости воздушного потока менее 5 м/с от цифрового измерительного прибора отсоединяют АП-1-2 и присоединяют АП-1-1. Устанавливают крыльчатый ветроприемник навстречу воздушному потоку. При этом переключатель напряжения питания «0,3—5» должен мигать. Значение подвижности воздуха появляется на индикаторной шкале через 5 с.

Анемометр работает от аккумуляторной батареи, которая заряжается от сети с напряжением 220 В в течение 15 ч.
