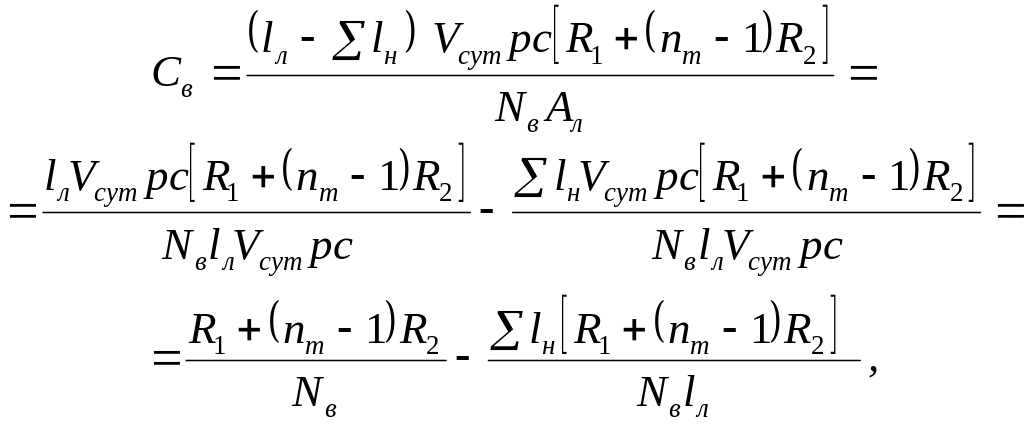

2.6.1.1Выемка угля комплексом
|
(16.0) |

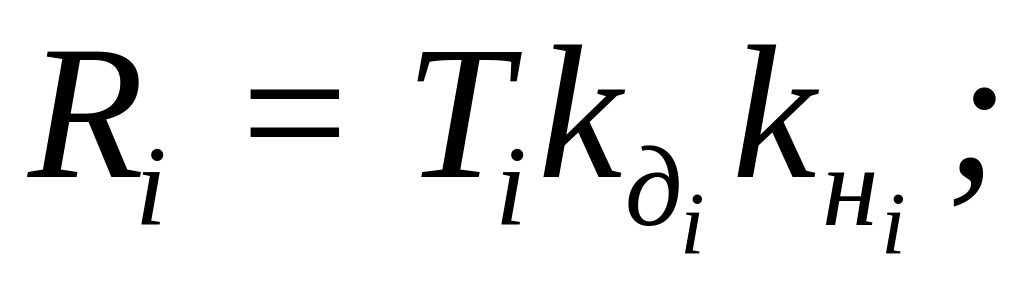

где lн– суммарная длина ниш, м; р – производительность пласта, т/м2; с – коэффициент извлечения угля в лаве; R1 и R2 – полная тарифная ставка соответственно машиниста-механика и горнорабочего очистного забоя с учетом всех видов начислений:
|
(16.0) |
Ti – соответствующая тарифная ставка, грн.; kдi – коэффициент доплат, зависящий от профессии и группы дифференцированного размера премии, kнi – коэффициент начисления на заработную плату; nт – нормативная трудоемкость обслуживания комплекса, чел-смен; Nв – сменная норма выемки на комплекс, т.

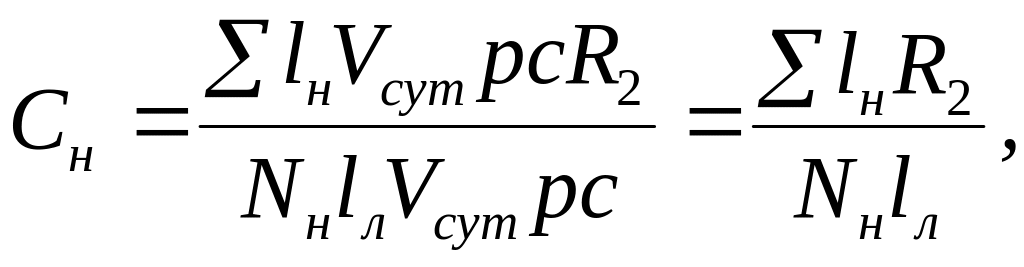

2.6.1.2Выемка угля в нишах
|
(16.0) |
где Nн – норма выемки угля в нишах с учетом крепления, т/чел-смену.

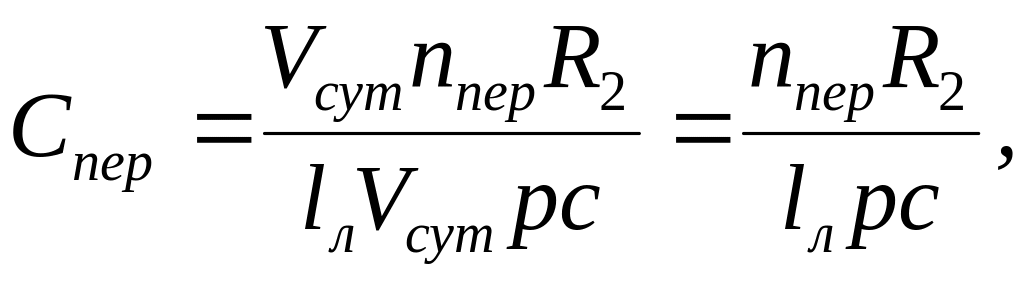

2.6.1.3Перебивка крепи в нишах и на сопряжении лавы со штреком
|
(16.0) |
где nпер – нормативная трудоемкость по перебивке крепи в нишах и на сопряжении штрека с лавой, чел-смен/м.
2.6.1.4Выкладка бутовой полосы над штреком
|
(16.0) |
где lбут – ширина бутовой полосы, м; Nбут – норма выработки по выкладке бутовой полосы, м3/чел-смену.

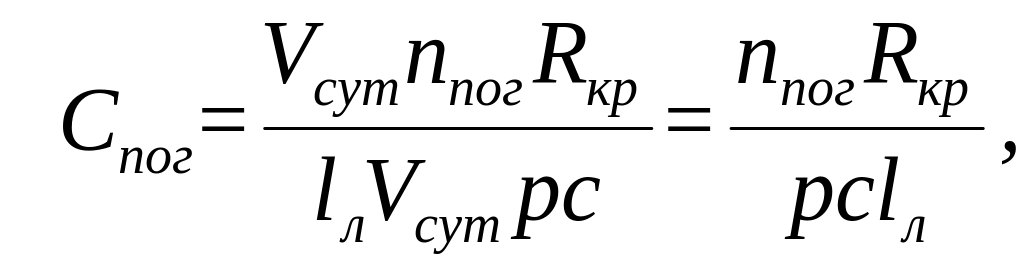

2.6.1.5Погашение воздухоподающего штрека
|
(16.0) |
где nпог – нормативная трудоемкость погашения штрека, в которую входят работы по извлечению крепи в штреке, чел-смен/м1; Rкр – полная тарифная ставка крепильщика по ремонту, грн.

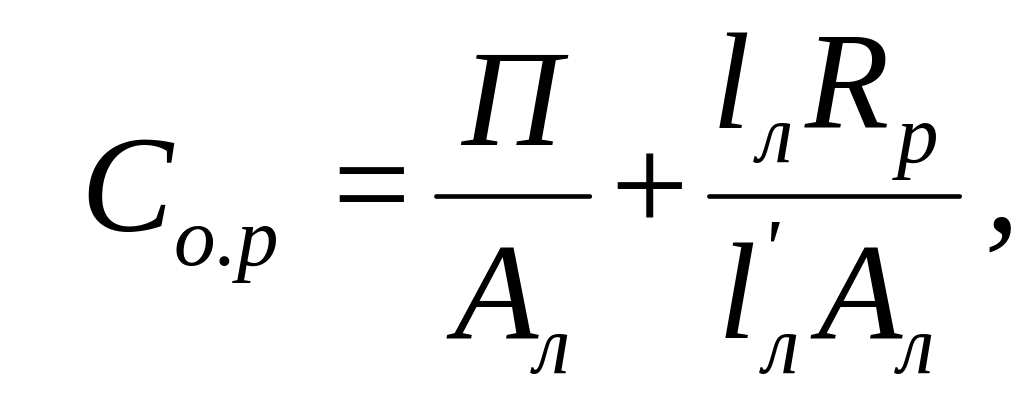

2.6.1.6Обслуживание лавы и ремонт оборудования
|
(16.0) |
где П – полная суточная заработная плата постоянного штата рабочих, грн.; l'л – длина участка лавы, приходящаяся на одного ремонтного слесаря, м; Rр – полная тарифная ставка ремонтного слесаря, грн.

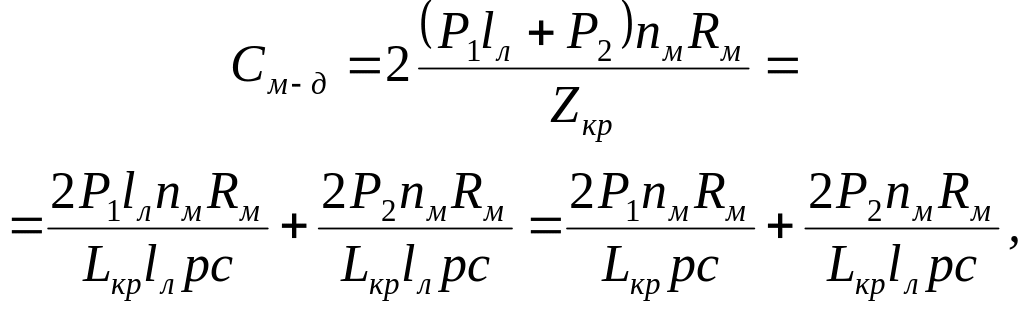

2.6.1.7Монтаж и демонтаж комплекса
|
(16.0) |
где P1 – масса оборудования, в лаве, постоянная на 1 м ее длины, т/м; сюда относится масса линейных секций крепи и конвейера; P2 – масса оборудования, не зависящая от длины лавы (комбайн, головки конвейера, насосные станции, станция орошения и др.), т; nм – норма трудоемкости монтажа и демонтажа оборудования, чел-смен/т; принимается по нормировочнику или фактическим данным; может быть также рассчитана по нормам затрат времени на монтаж оборудования; Rм – полная тарифная ставка рабочего, занятого на монтаже и демонтаже оборудования, грн./чел-смену.
2.6.2Расходы на амортизацию оборудования комплекса, проведение и поддержание выработок, грн./т
В нашем примере имеются следующие виды расходов этой статьи затрат: на амортизацию оборудования комплекса Cоб; проведение транспортного штрека Cш.тр; сооружение приемных площадок бремсберга (уклона) Cпл; поддержание штреков: транспортного Cпод.ш.т, вентиляционного Cпод.ш.в и воздухоподающего Cпод.ш.в.п. Составим математические модели затрат для каждого из перечисленных видов расходов.

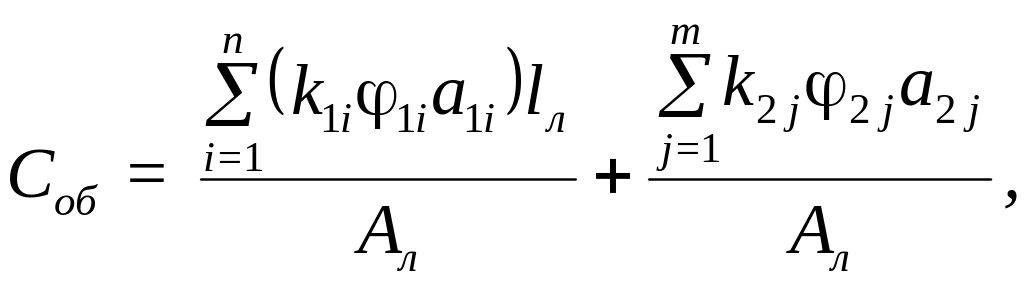

2.6.2.1 Амортизация оборудования комплекса
|
(16.0) |
где k1i – стоимость i-го оборудования в лаве, масса которого постоянна на 1 м длины лавы, грн./м; 1i – коэффициент, учитывающий находящееся в резерве i-ое оборудование, масса которого постоянна на 1 м лавы; для секций гидрофицированных крепей 1кр=1,37; для конвейеров 1кон=1,25; для гидропередвижчиков 1г.п=1,40; для индивидуальной металлической крепи и посадочных стоек 1кр.и=1,30; a1i – суточная норма амортизации i-го оборудования, масса которого постоянна на 1 м длины лавы; определяется по "Нормам амортизационных отчислений по основным фондам":
|
(16.0) |
aгодi – суммарная годовая норма амортизации i-го оборудования, составляющая 34,6% его стоимости (19,3% — на реновацию и 15,3% — на капитальный ремонт); Nдн – число рабочих дней в году; k2j, 2j и a2j – то же, что и соответственно k1i, 1i и a1i, только для оборудования, масса которого не зависит от длины лавы.
