2.6.Определение оптимальной длины лавы и скорости подвигания забоя по экономическим факторам
Длина лавы и скорость подвигания очистного забоя взаимосвязаны между собой, так как они совместно определяют нагрузку на забой, а поэтому их оптимальные параметры также должны определяться совместно.
Известно несколько методов решения этой задачи. Наиболее логичный из них предложен В.М.Зыковым. Сущность его состоит в том, что расчет ведется по максимально возможной по техническим факторам нагрузке на забой Aл. Так как:
Aл = lл Vсут рс, |
(16.0) |
где lл – длина лавы, м; Vсут – скорость подвигания очистного забоя, м/сутки; р – производительность пласта, т/м2; с – коэффициент извлечения угля,
то достаточно найти оптимальное значение только одной величины, например, lл, а вторая — Vсут определится из выражения:
|
(16.0) |
В принципе задачу можно решить с двумя переменными lл и Vсут, однако при этом весьма сложно учесть сопутствующие затраты на смежных технологических звеньях — транспорте, общешахтных цехах (связанные с добычей участка) и др.
Известно, что чем выше нагрузка на очистной забой, тем меньше этих забоев на шахте, и тем меньшей долей ложатся затраты вспомогательных цехов и участков на 1 т добычи. Следовательно, расчет по максимальной нагрузке на лаву автоматически учитывает затраты на 1 т по указанным статьям расходов.
Решение задачи заключается в составлении экономико-математической модели участка как функции от длины лавы с последующей ее реализацией либо путем дифференцирования функции, или методом перебора вариантов.
Методику решения задачи рассмотрим на примере лавы, оборудованной комплексом (рис. 16 .79). Система разработки комбинированная с повторным использованием транспортного штрека в качестве вентиляционного. Схема проветривания участка — прямоточная с подсвежением исходящей струи воздуха.

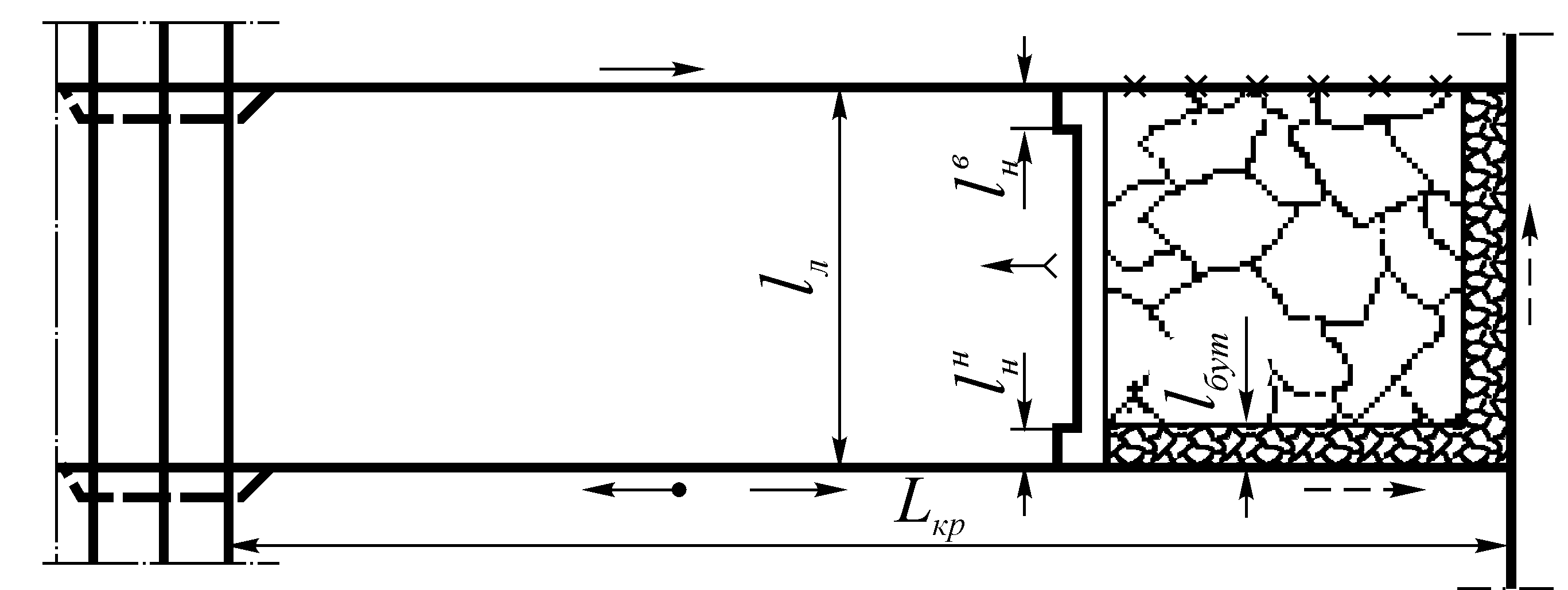

Рисунок 16.79 – Расчетная схема к определению оптимальной длины лавы
Выразим расходы на 1 т добычи как функцию длины лавы, то есть С = f(lл), которые состоят из расходов на заработную плату рабочих, обслуживающих лаву, и расходов на амортизацию оборудования, проведение и поддержание выработок.
2.6.1Расходы на заработную плату
К этой статье расходов относится попроцессная оплата труда в очистном забое и на смежных с ним звеньях в выемочных выработках. Расчет производим по формуле:
|
(16.0) |
где Qi – суточный объем i-й работы; Ni – норма выработки по i-й работе; Ri – полная тарифная ставка рабочего, выполняющего i-ю работу, со всеми видами начислений (премия, оплачиваемый отпуск, отчисления на соцстрахование).
В нашем примере расходы на заработную плату слагаются из затрат на следующие виды работ: выемка угля комплексом Cв; выемка угля в нишах Cн; перебивка крепи в нишах и на сопряжении лавы со штреком Cпер; погашение воздухоподающего штрека Cпог.ш; обслуживание лавы и ремонт оборудования Cо.р; монтаж и демонтаж комплекса Cм.д.
Выведем математические модели затрат для каждого вида работы.
