1.4.Классификация систем разработки
Разнообразие горно-геологических условий залегания угольных пластов и технических средств их выемки предопределяют и многообразие встречающихся вариантов и разновидностей систем разработки, для полной характеристики которых требуется учет многих различных признаков. Все это, в конечном итоге, затрудняет создание единой общепринятой классификации систем.
В настоящее время существует несколько классификаций систем разработки угольных пластов. В их основу положен принцип, предполагающий наличие нескольких основных и дополнительных классификационных признаков.
В качестве основных признаков приняты способ выемки пласта по мощности, длина очистного забоя, направление выемки пласта относительно элементов залегания, а также порядок ведения очистных и подготовительных работ в пределах этажа, яруса или выемочной полосы. По этим признакам системы разработки разделены на классы, которые и составляют основу классификаций.
Пример упрощенной классификации систем разработки угольных пластов приведен на рис. 1 .2.
По способу выемки пласта по мощности все системы разработки разделяются на две группы: однослоевые и многослоевые. В первой группе систем выемка пласта производится сразу на полную мощность, то есть без разделения пласта на слои, во второй — с делением его на слои. В зависимости от ориентировки слоев в пласте группа многослоевых систем подразделяется на подгруппы с выемкой наклонными, горизонтальными и поперечно-наклонными слоями.

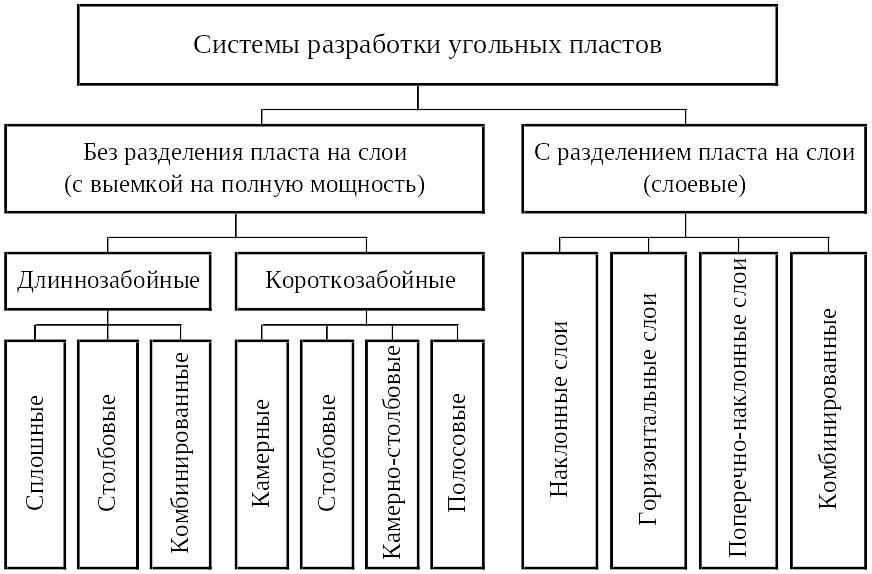

Рисунок 1.2 – Упрощенная классификация систем разработки угольных пластов
По длине очистного забоя все системы разработки делятся на два вида: длиннозабойные и короткозабойные. К первому относятся системы с длиной забоя свыше 20 м и ко второму с длиной до 20 м. Такое деление в известной степени является условным.
По направлению выемки относительно элементов залегания пласта существуют системы разработки с выемкой по простиранию, восстанию, падению и по диагонали.
По порядку и последовательности ведения очистных и подготовительных работ, то есть принятому порядку подготовки и последующей отработки выемочного участка, системы подразделяются на сплошные, столбовые, камерные, полосовые и комбинированные.
Дополнительными классификационными признаками, учитываемыми в классификациях систем разработки, являются: принцип деления этажа (яруса, полосы1) на выемочные поля; характер компоновки очистных забоев в этаже (ярусе, полосе); направление транспортирования угля в выемочном поле; порядок проветривания выемочного участка и способ охраны выемочных выработок. С помощью этих признаков классы систем разработки подразделяются на подклассы, разновидности, подразновидности, типы, подтипы и модификации.
В отечественной практике на угольных шахтах, как правило, применяются системы разработки с длинными очистными забоями, включающие три класса: сплошные, столбовые и комбинированные. Для правильного отнесения системы к тому или иному классу необходимо четко уяснить отличительные признаки, присущие каждой системе разработки этого вида, так как в литературе по этому вопросу нет четких установок и нередко одну и ту же систему относят к разным классам, путая, в частности, столбовые системы разработки с комбинированными.
В табл. 1 .1 приведены отличительные признаки длиннозабойных систем разработки, разделенные на основные и дополнительные.
К основным признакам отнесены последовательность ведения очистных и подготовительных работ на участке и условия поддержания выемочных выработок относительно выработанного пространства лавы.
К дополнительным — направление транспорта угля и исходящей струи воздуха по отношению к направлению подвигания очистного забоя. Дополнительные признаки позволяют легко установить класс системы разработки по плану горных работ.
Таблица 1.1 – Отличительные признаки систем разработки
Признаки систем разработки |
Классы систем разработки |
|||
Сплошные |
Столбовые |
Комбинированные |
||
|
|
|
||
Основные |
Последовательность ведения очистных и подготовительных работ в пределах участка |
Одновременная |
Разновременная |
Комбинированная |
Условия поддержания участковых выработок |
В выработанном пространстве или на границе с ним |
В массиве угля или в зоне установившегося горного давления |
В массиве и в выработанном пространстве (на границе с ним) |
|
Дополнительные |
Направление транспорта угля относительно направления подвигания очистного забоя |
Противоположное |
Совпадает |
Совпадает или не совпадает |
Направление движения исходящей струи воздуха относительно направления подвигания очистного забоя |
Противоположное |
Совпадает |
Совпадает или не совпадает |
А. Системы разработки без разделения пласта на слои
