Типи металографічних мікроскопів

Промисловістю виготовлялися вертикальні мікроскопи типа МИМ-5, МИМ-6, МИМ-7 та горизонтальні – МИМ-3, МИМ-8 .

Металографічний мікроскоп МИМ-7 при візуальному дослідженні дає збільшення від 60 до 1440 раз і складається із наступних основних частин:

• освітлювача, який встановлюється на штативі;

• корпуса з фотокамерою та вузлом апертурної діафрагми;

• центральної частини з ілюмінатором, візуальним тубусом та механізмами подачі предметного столика, які керуються відповідними рукоятками ( 14 та 4 );

• квадратного предметного столика (8) з гвинтами, обертанням яких можна переміщувати столик у двох взаємно перпендикулярних напрямках в горизонтальній площині.

Оптична схема мікроскопа МИМ-7 приведена на рис. 2.

Джерелом світла мікроскопа служить кінопроекційна лампа 1 типа К-30 потужністю 170 Вт.

Промені від лампи 1, які направляються колектором 2 на дзеркало 3, відбиваються вгору та , проходячи через

світлофільтр 4, апертурну діафрагму 5, лінзу 6, фотозатвор 7 і польову діафрагму 8, попадають на пентапризму 9.

Пентапризма змінює хід променів та направляє їх через лінзу 10 на відбивальну скляну пластинку 11. При цьому частина променів відбивається пластинкою 11 через об’єктив 12 на поверхню мікрошліфа 13. Відбиті від мікрошліфа 13 промені знову проходять через об’єктив 12, скляну пластинку 11, лінзу 14 і дзеркалом 18 відбивається в окуляр 19. При фотографуванні структури дзеркало 18 виводиться із ходу променів, і вони, обминув дзеркало, проходять через фотоокуляр 15 і відбиваються дзеркалом 16 на матове скло 17 (фотопластину). Включені в оптичну систему жовтий, жовто-зелений, оранжевий та зелений світлофільтри служать для перетворення білого світла в монохроматичний. Так як око має найбільшу чутливість до жовто-зелених променів, то при вивченні мікро текстури рекомендується користуватися жовто-зеленим світлофільтром. Поляризаційні фільтри: аналізатор 20 та поляризатор 21 використовують при досліджені неметалічних включень на нетравлених шліфах.

Апертурна діафрагма 5 використовується для регулювання контрастності відображення структури мікрошліфа, а польова 21 – для регулювання світлового потоку в полі зору

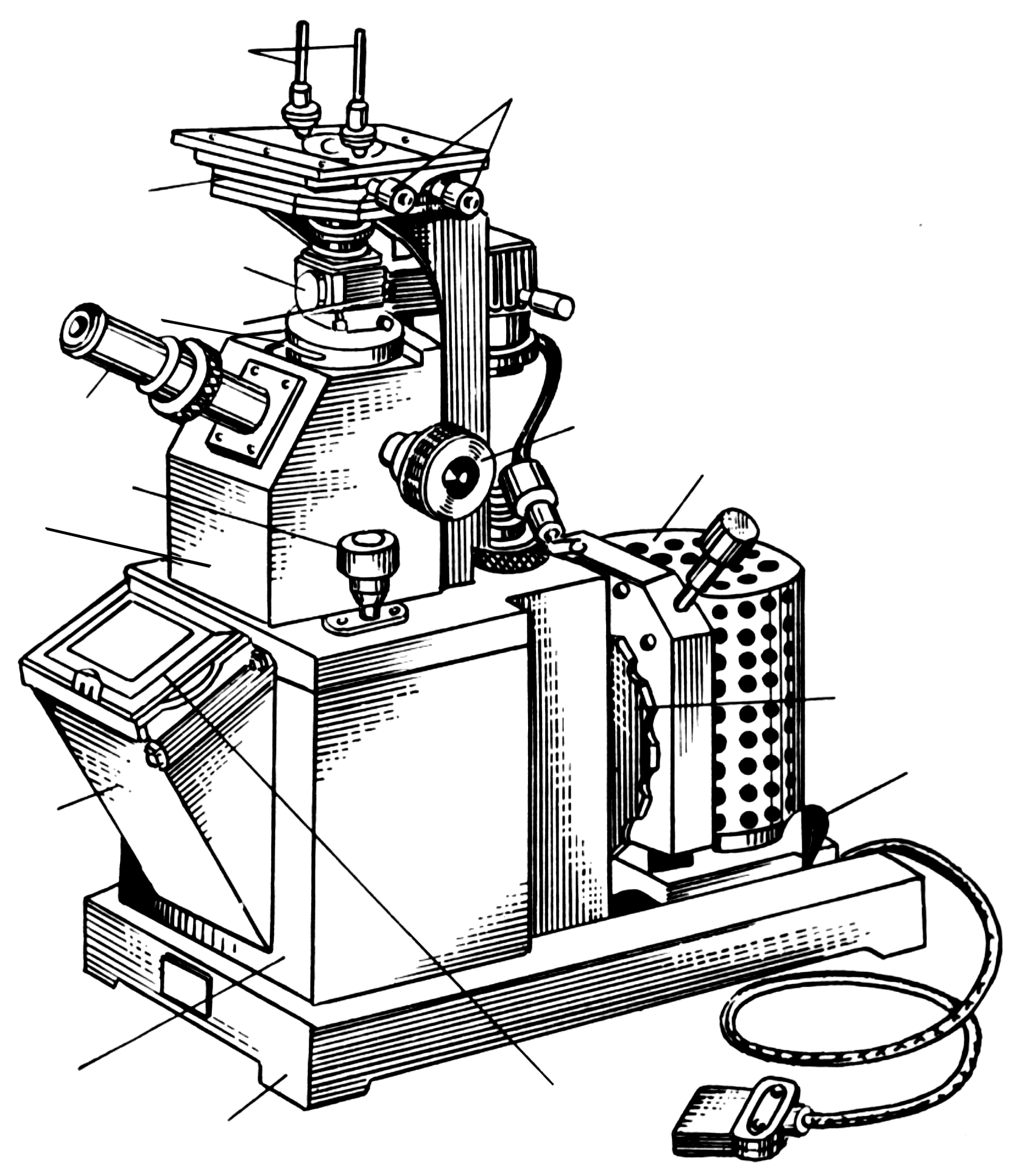

Рис. 1 – Загальний вигляд мікроскопу МИМ-7

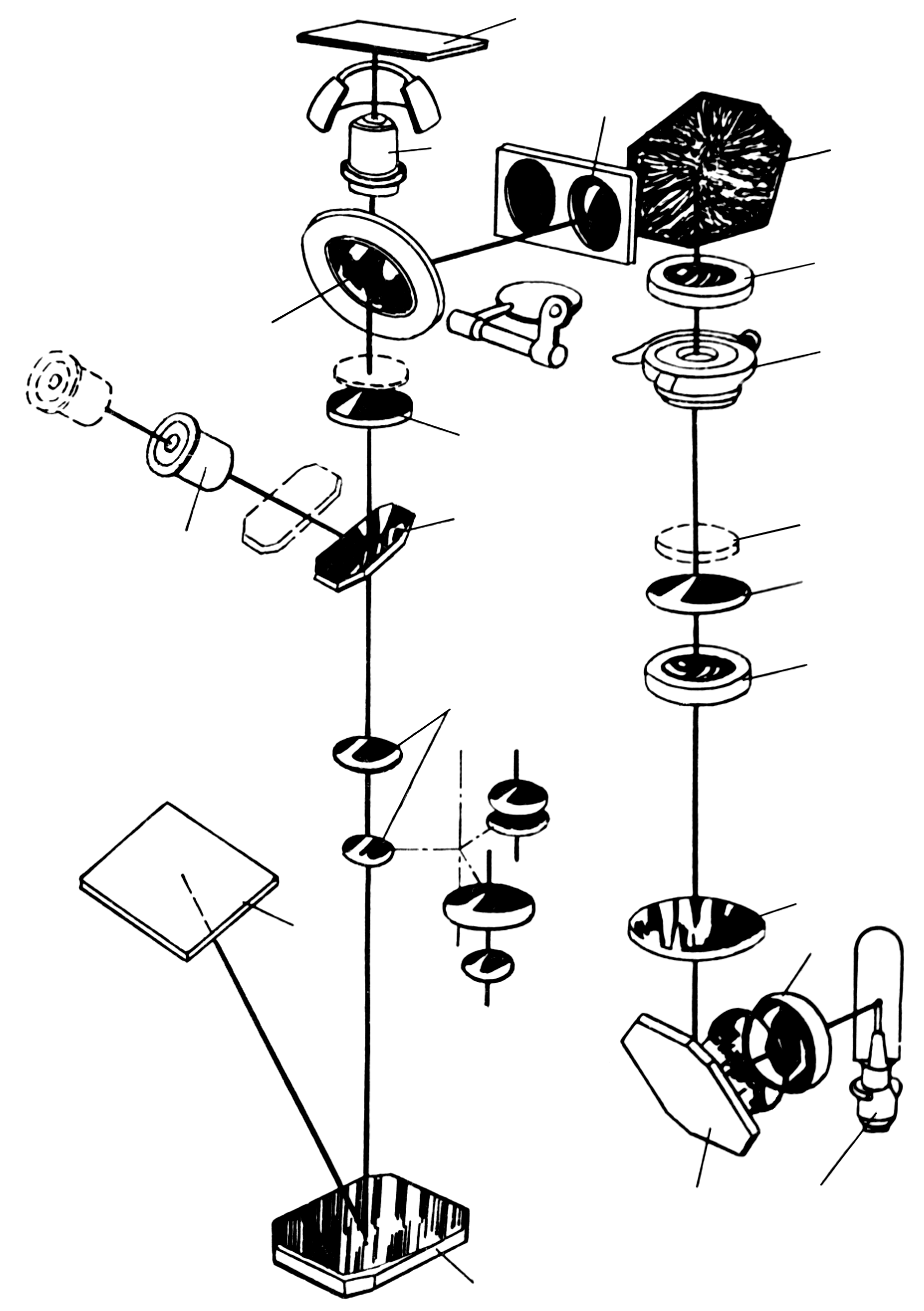

Рис.2 – Оптична схема мікроскопу МИМ-7

В залежності від структури металу та завдання дослідження по таблиці вибирають об’єктив і окуляр, сполучення яких забезпечує необхідне збільшення мікроскопа МИМ-7.

Таблиця 1

Об’єктиви	Окуляри				Окуляри
	При візуальному досліджені				При фотографуванні
	7х	10х	15х	20х	7х	10х	15х
F=23.17; А = 0,17	60	90	130	170	70	120	180
F= 13,89; А= 0,30	100	100	200	300	115	200	270
F= 8.16; А=0,37	170	240	360	500	200	340	450
F=6.16; А=0,65	―	320	500	650	―	440	600
F= 2.77; А=1,25	500	720	1080	1140	575	1000	1350

Настройка мікроскопа МИМ-7

1. В залежності від потрібного збільшення вибирають об’єктив і окуляр по таблиці 1.

2. Обертом рукоятки грубої настройки 14 піднімають предметний столик 8 у верхнє положення.

3. Вибраний об’єктив вставляють в отвір ілюмінатора, а окуляр – у візуальний тубус.

4. Установлюють мікрошліф на предметний столик.

5. Включають освітлювальну систему мікроскопу в мережу.

6. Дивлячись в окуляр, поворотом рукоятки грубої настройки добиваються появлення у полі зору обрису структури.

7. Переміщаючи предметний столик гвинтами 9, вибирають на мікрошліфі найбільш характерне місце структури для дослідження.

Металографічний мікроскоп ММР-2

У нових конструкціях мікроскопів типа ММР-2 прийнято верхнє розміщення предметного столика. В цьому мікроскопі можна візуально і на екрані розміром 9х12 вивчати структуру металів та інших непрозорих матеріалів у світлому та темному полі і у поляризованому світлі ( освітлювач з лампою розжарювання ОП12-100). На відміну від мікроскопів МІМ-7 та МІМ-8 об’єктиви (планахромати) встановлені в револьверному пристрої.

Мікроскоп ММР-2 обладнаний двома предметними столиками з ручним та автоматичним переміщенням за допомогою спеціального програмного пристрою. Час проходження будь-якої точки об’єкту через поле окуляра – 3-4 с, що зручно для кількісних розрахунків елементів структури. Збільшення мікроскопа – від 100 до 1000 разів.
