6.4.5 Производительность локомотивов

, (6.14)

общее число приведенных переработанных на станции вагонов,

-общее число маневровых локомотивов.

, (6.15)

где к_прив – коэффициент приведения местных вагонов по затратам маневровых средств к транзитным с переработкой.

, (6.16)

где - затраты локомотиво – минут маневровой работы, приходящейся соответственно на один вагон местной и транзитной с переработкой.

, (6.17)

,

или после преобразований

, (6.18)

=(120∙ 4+90 ∙ 60)/350 = 2,9 мин.;

=(5+1+2+12+4,2)/70+(2,5+20,5)/78=0,6 мин.;

вагонов.

прив.ваг/сут.;

П_м =5816/5 = 1163 вагонов на 1 маневровый локомотив в сутки.

Заключение

В заключении автор проекта приводит конечные результаты, полученные им при разработке проекта, как то, что для заданных размеров перерабатываемого поездопотока он предлагает формировать поезда по таким-то схемам, горку надо переустроить, вагоны на местные пункты надо подавать столько-то раз.

Все это позволит выполнить переработку вагонов с такими количественными и качественными показателями. Как будут использоваться основные технические средства (горка, вытяжные пути, маневровые локомотивы) и в конечном результате по сравнению с исходным вариантом сократите эксплуатационные расходы на _____ величину.

Приложение а

(информационное)

Требования к оформлению пояснительной записки

Пояснительная записка к проекту должна представлять краткое описание выполненных расчетов , изложение и обоснование предлагаемых автором решений. Составляется она в соответствии с рубрикацией, предусмотренной заданием. Каждый раздел должен начинаться с новой страницы. Подраздел можно начинать на частично заполненной странице, если на ней вмещается название подраздела и не менее одной строки текста. Надо стремиться к тому, чтобы в начале каждого раздела и подраздела была сформулирована цель исследования, а в конце изложены краткие выводы.

В тексте необходимо делать ссылки на литературные источники, из которых заимствованы формулы, методика расчетов, нормативы, исходные данные или отдельные рекомендации.

Все помещаемые в пояснительной записке таблицы должны иметь названия, а рисунки – подрисуночные подписи. На каждую таблицу и рисунок в тексте необходимо дать ссылку в том месте, где излагаются положения, иллюстрируемые материалами таблицы или рисунком. Слово «таблица» непосредственно над таблицей всегда пишется полностью и помещается выше названия.

Все таблицы, рисунки и основные формулы должны быть пронумерованы. Порядковая нумерация может быть сквозной по всей пояснительной записке или индексационной. В последнем случае внутри каждого раздела нумерация элементов состоит из номера раздела и порядкового номера элемента в разделе. Между ними ставится разделитель – точка. Например, «рисунок 3.1», т.е. рисунок 1 из раздела 3.

В тексте таблицы и рисунки, выполненные на отдельных листах, располагают сразу за страницей, на которой на них имеется первая ссылка. Небольшие рисунки и таблицы могут располагаться внутри текста ниже первой ссылки на них. Нельзя помещать таблицы и рисунки без ссылок на них. Любая таблица или рисунок должны иметь достаточно подробный комментарий в тексте. Необходимо помнить, что основную информацию читатель получает из текста, а таблицы и рисунки лишь углубляют и расширяют излагаемый материал, позволяя более наглядно и кратко его представить.

Пояснительная записка может иметь приложения, которые размещают в самом ее конце. Следует иметь в виду, что в приложения можно внести материал, имеющий вспомогательное значение для понимания текста. Содержание приложений студент должен согласовать с руководителем проектирования.

Пояснительная записка должна быть написана черными чернилами и четким почерком. Она является результатом самостоятельного творчества студента и поэтому не допускается переписывание из учебников, пособий и т.д. Текст записки должен быть индивидуальным, кратким, четким, формулировки однозначными.

Расположение текста материала на листе приведено в приложении Б, форма основной надписи на чертеже – в приложении В. Правила построения таблиц, изложения текста приведены в «Рекомендациях по оформлению дипломных проектов» (автор Ф. П. Пищик).

Весьма важной частью пояснительной записки являются общие выводы автора. В них обобщаются ранее сделанные краткие выводы по разделам проекта. Необходимо особо подчеркнуть, какие итоги получены в результате разработки данного проекта, сравнить их со среднесетевыми показателями или показателями, заданными консультантом.

После общих выводов приводится перечень использованной литературы. Пояснительная записка должна быть подписана автором с проставлением даты окончания разработки проекта. Все листы пояснительной записки вместе с заданием должны быть скреплены, сшиты и пронумерованы.

ПРИЛОЖЕНИЕ Б

(информационное)

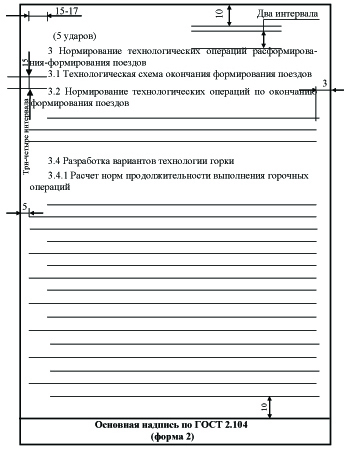

Расположение текстового материала на листе

ПРИЛОЖЕНИЕ В

(информационное)

Форма основной надписи на чертеже

КП: «Управление и технология работы сортировочной станции»

(2)

(14)

(15)

(16)

(17)

(18)

(1)

(4)

Бойко Т. И.

Пищик Ф. П.

Графическая модель

работы станции

(5)

(6)

У

(8)

(7)

1

1

(3)

(10)

(11)

(12)

(13)

БелГУТ

УЭР

(9)

5
