Описание прибора
О
бщий

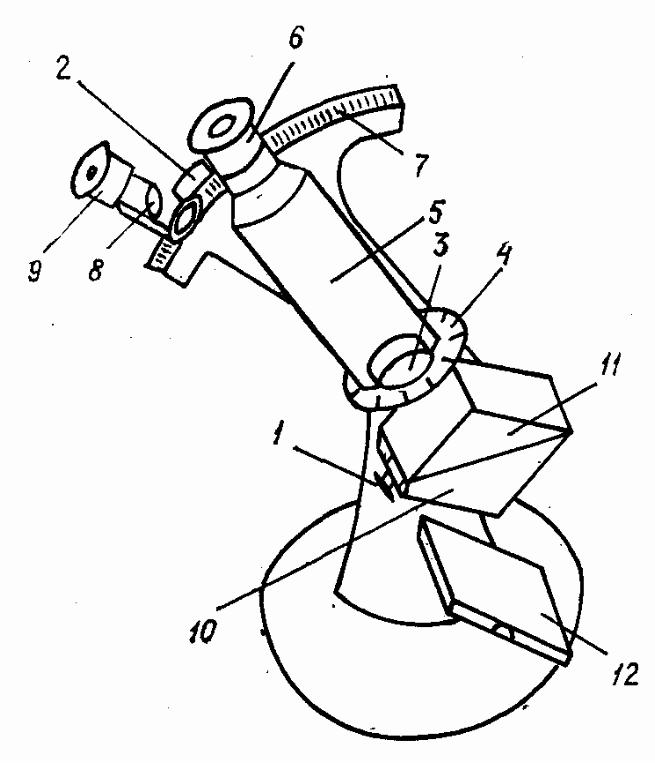

вид рефрактометра Аббе дан на рис. 70.4,
где 1
- винт для закрепления призм; 2
– винт рычага для поворота призм; 3
- ручка компенсатора; 4
- компенсатор; 5
- тубус зрительной трубы; 6
- окуляр зрительной трубы; 7
- шкала прибора; 8
- наклонное зеркальце для освещения
шкалы; 9
- лупа для снятия показаний со шкалы
прибора; 10
- осветительная призма ЕFК;
11 -
измерительная призма АВС; 12
- зеркальце Z
для освещения призмы.

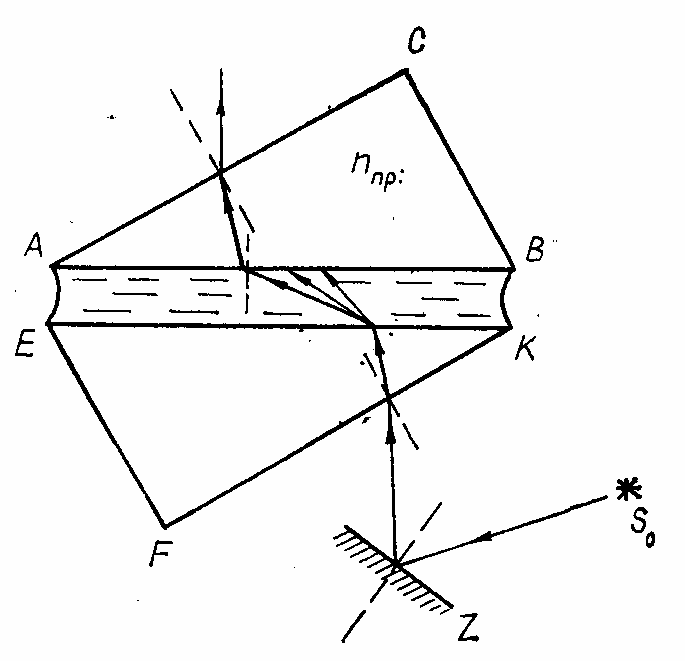

Главная часть прибора -
призменный блок (рис. 70.5) состоит из двух
прямоугольных призм, расположенных
гипотенузными гранями друг к д
Рис. 70.4
У
осветительной призмы гипотенузная
грань ЕК сделана матовой для рассеивания
падающего от зеркальца Z,
на призму ЕFК
света. Призма АВС закреплена, ЕFК
может вращаться относительно горизонтальной
оси и скрепляться специальным винтом
с призмой АВС. Между призмами имеется
зазор около 0,1 мм, который после открытия
призменного блока заполняется исследуемой
жидкостью с помощью пипетки.
Пучок световых лучей,
испускаемый источником света S0,
с помощью зеркала Z
направляется на грань FK
осветительной призмы
ЕFК.
Поскольку грань ЕК сделана матовой, то
лучи, достигая ее, рассеиваются в
исследуемой жидкости и под разными
углами падают на грань АВ измерительной
призмы АВС. Н
Рис. 70.5
Существенной особенностью рефрактометра является возможность использования белого света. Так как вследствие дисперсии вместо резкой границы светотени получается размытая радужная полоса, то для устранения этого явления используется компенсатор с переменной дисперсией 4. Вращая ручку компенсатора 3, можно добиться резкой границы света и тени. При визуальном совмещении границы света и тени с серединой перекрестья визиров наблюдатель может допустить небольшие ошибки, в результате которых измеренные значения показателей преломления одного и того же вещества в разных опытах не вполне точно повторяются (случайный разброс). Рекомендуется проводить для каждого раствора несколько измерений показателя преломления жидкости и определять среднее арифметическое значение.
Порядок выполнения работы
Открыв с помощью винта 1 призменный блок 10, 11, расположить гипотенузную грань осветительной призмы 10 горизонтально. Промыть призмы водой и протереть их тряпочкой. Эти действия повторять после каждой серии измерений.
Нанести с помощью пипетки 1 - 2 капли дистиллированной воды на гипотенузную грань призмы, полностью смочив ее. Закрыть блок с призмами.
Установить зеркало 12 так, чтобы иметь наилучшую освещенность поля зрения трубы 5.
Установить окуляр 6 на отчетливую видимость визирного креста.
С помощью винта 2, находящегося слева от шкалы, развернуть призмы так, чтобы в зрительную трубу была видна граница света и тени. Если поле зрения все время остается темным или качество картины плохое (блики, темные пятна, неровная граница и т. п.), это означает, что неравномерно заполнено пространство между призмами и необходимо повторить действия, описанные в п. 1.
Вращая ручку компенсатора 3, добиться исчезновения радужной окраски граничной линии света и тени.
Вращая призмы винтом 2, точно установить визирное перекрестье на границу раздела света и тени.
Пользуясь лупой 9, произвести отсчет показателя преломления дистиллированной воды по левой части шкалы 7 с точностью до четвертого знака. Повторить снятие отсчета еще 2 - 3 раза, сбив при этом настройку визира на границу.
Указанным способом измерить по три раза показатели преломления выданных растворов. Данные измерений занести в табл. 70.1.
Таблица 70.1
№ п/п |
Название жидкости и % содержания |
Значение показателя преломления |
|||
1-е |
2-е |
3-е |
среднее |
||
1 |
|
|
|
|
|
2 |
|
|
|
|
|
3 |
|
|
|
|
|
4 |
|
|
|
|
|
5 |
|
|
|
|
|
6 |
|
|
|
|
|
Измерить показатель преломления жидкости с неизвестной концентрацией глицерина.
