Тема 9. Допоміжне (немеханічне) торговельне обладнання Обладнання для зберігання товарів на складах

Складське обладнання підрозділяється

за призначенням:

— для зберігання тарно-штучних вантажів;

• для зберігання навалювальних і насипних вантажів;

• для …

за видами ємкостей:

— ….

— напівзакрите;

— відкрите;

за конструкцією:

— стелажі;

— піддони (штабельного або стелажного зберігання);

— контейнери;

— ….

за матеріалами виготовлення:

— металеве;

— …

— дерев'яне;

— комбіноване.

Обладнання для зберігання тарно-штучних товарів. На сучасних скла­дах застосовуються два способи складування тарно-штучних товарів: стелажний і штабельний.

Для зберігання товарів використовуються стелажі і піддони.

Стелажі — це …

Залежно від призначення стелажі можуть бути універсальними і спеціальними.

Універсальні стелажі (рис. 55) призначаються для зберігання різноманітних продовольчих і непродовольчих товарів у промисловій тарі, а також то­варів на піддонах. Універсальні стелажі виготовляють стаціонарними (нерухомо укріпленими на міцній основі) і пересувними (мобільними), тобто облад­наними рамами з колесами і здатними переміщатися по спеціально встановлених для них рейках. Використання мобільних стелажів дозволяє збільшити ємність зберігання на 80-100% в порівнянні з варіантом застосування стаціонарних стелажів в тому ж приміщенні або зменшити площу, займану товаром.

а

б

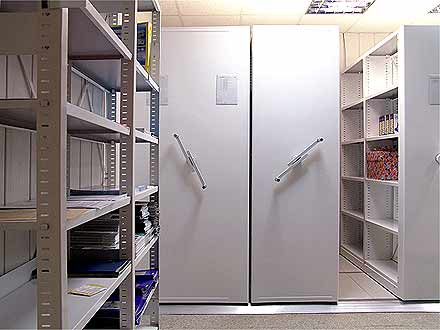

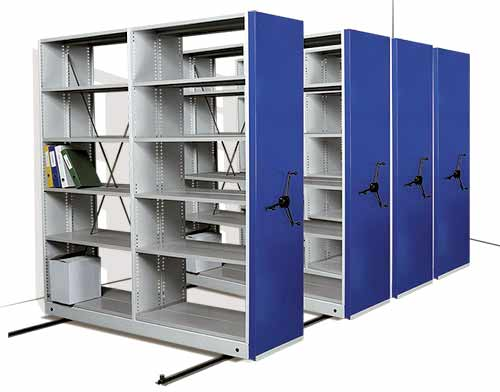

Рис. 55. Універсальні стелажі:

а – універсальні; б - мобільні

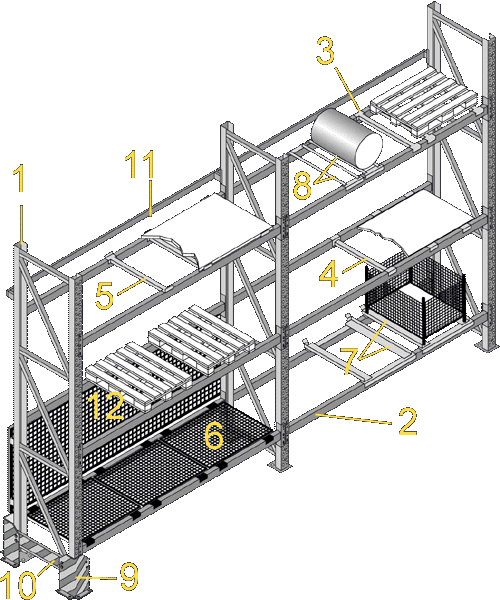

Універсальні збірно-розбірні стелажі підрозділяються на поличні, комірчасті, каркасні (безполичні), ящичні.

Найпоширенішими з універсальних стелажів є поличні, називають так через суцільні полиці, укріплені на рамах і балках. Рами виготовля­ються із спеціального профілю, що має перфорацію з кроком 50 або 75 мм, яка дозволяє регулювати відстань між вантажними полицями. Ви­сота рам залежить від висоти складу, а висота досягає інколи 38 метрів. Конструктивні розміри балок вибираються залежно від розрахункового навантаження.

Ширина рам вибирається у кожному конкретному випадку залежно від габаритів вантажу. Частіше застосовуються розміри 550,700 900 мм. Довжина балок вибирається залежно від ваги товару, який зберігати­меться.

Для зберігання штучних вантажів можуть бути використані стелажі, на яких установлюється настил з ДСП або металеві полиці із спеціаль­ними скобами, що перешкоджають зсуву. При великій ширині рам і ве­ликих навантаженнях застосовуються спеціальні поперечні балки, що перешкоджають прогину полиць. У цьому випадку звичайно нижні рівні до висоти 3 метри використовуються для зберігання штучних то­варів, а вище зберігаються піддони з товаром.

При зберіганні дрібних штучних товарів у високих складах не­вигідно застосовувати підйомні механізми. Натомість балки стелажів на висоті 2…2,5 м з'єднуються між собою майданчиками обслуговування, що фактично є підлогою 2-го рівня. За необхідності таким же чином влаштовують і третій рівень. Майданчики обслуговування між балками мають збірно-розбірну конструкцію і настил з рифленої сталі. По на­стилу можуть пересуватися візки з вантажем до 1 тонни. Ці майданчики комплектуються драбинами і огорожами. Для подачі вантажу з візком або без нього на необхідний рівень застосовують підйомні платформи чи звичайний навантажувач або штабелер.

У клітинних стелажах полиці розділені вертикальними перегород­ками, їх використовують для зберігання дрібних товарів в індивіду­альній упаковці, в коробках або в лотках.

Каркасні стелажі використовують для …

Ящичний стелаж — стійкий стелаж з модульними ящиками і розділо­вою стінкою. Широко використовується для складування і зберігання дрібноштучних товарів. Витримує високі навантаження, легко вмонто­вується. Його габарити: 1300x1030x405 мм.

Спеціальні стелажі призначаються, як правило, для зберігання стро­го певних товарів (швейні вироби на плічках) або товарів, що мають специфічні форми і розміри (сортове залізо, труби, килимові покриття, лінолеум і т. д.). Використовують їх і при складуванні однотипних тар­но-штучних товарів. Серед великої різноманітності типів стелажів спеціальних стелажів найбільшого використання набули консольні стелажі (рис. 56).

Даний тип стелажів призначений для складування довгомірних та громіздких вантажів (будівельних матеріалів, труб, плит, вагонки, тощо). Можливі варіанти виконання як для одностороннього, так і двостороннього складування.

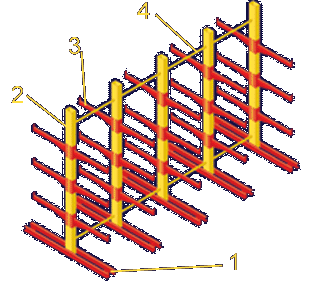

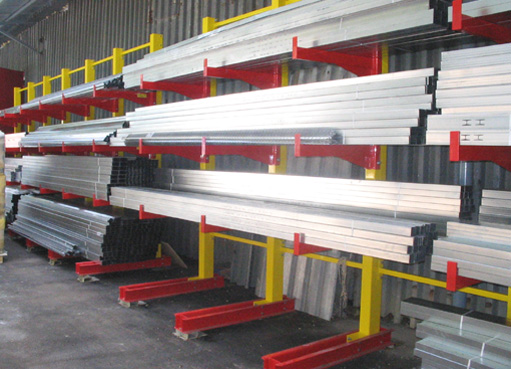

Рис. 56. Консольний стелаж

1 – основа; 2 – стойка; 3 – консоль; 4 - стяжка

Стелажне і штабельне зберігання товарів широко використовується за допомогою піддонів.

З укладених на піддони товарів формують вантажні пакети, однакові за формою і об'ємом, незалежно від розмірів одиничної споживчої упаковки, шо створює можливість використовувати для їх переміщення електричні навантажувачі з підйомними вилами, штабелеукладальники і інші підйомно-транспортні машини. Піддони в цьому випадку використовують роль обладнання не тільки для зберігання товарів на складах, але для перевезення вантажів різними видами транспорту: повітряним, залізничним, автомобільним і водним.

Піддон (полета) — …

Як і вантажні універсальні контейнери, піддони є багатооборотною тарою. Розрізняють двозахідні піддони, що забезпечують можливість вилкового підхоплення з двох протилежних боків, і чотирьохзахідні з можливістю вилкового підхоплення з усіх боків. Піддони можуть бути: плоскі, стійкові, ящичні; однонастильні, двохнастильні; розбірні, нерозбірні; дерев'яні, пластмасові, металеві, комбіновані (рис. 57).

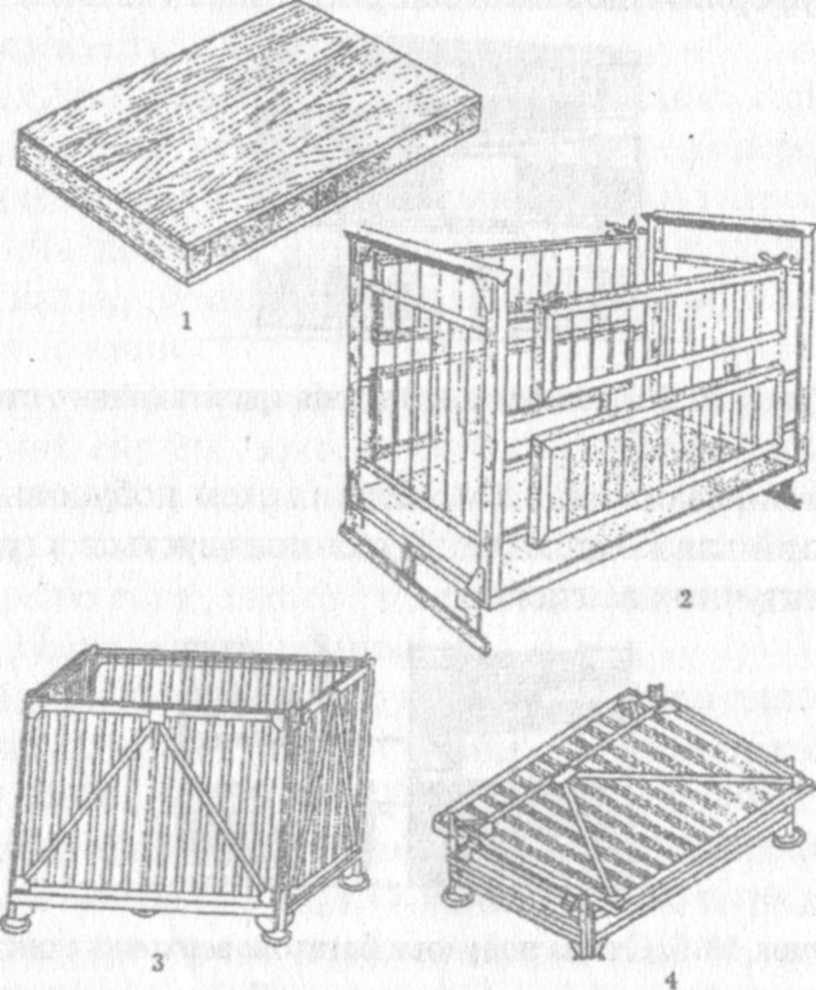

Рис. 57. Піддони

1 - плоский дерев'яний; 2 — стійковий; 3 — ящичний; 4 — ящичний у складеному вигляді

Плоскі піддони виготовляють одно- і двохнастильними. Однонастильний піддон має тільки вантажний майданчик (суцільний або ґрат­частий) і спирається на підлогу брусами по всій ширині або стійками по кутах, двухнастильний — вантажний і опорний майданчики.

Стійкові піддони відрізняються від плоских тим, що вони мають стійки, які дозволяють робити багатоярусне укладання піддонів і при­значені для пакетування і зберігання легкоушкоджуючих штучних ван­тажів (товари в картонних коробках, фользі, папері). Стійки піддонів можуть бути постійними або знімними.

Стійкові піддони застосовуються для …

Ящичні піддони використовуються для дрібноштучних і легкоужкоджуючих товарів, які не можуть бути укладені на плоскі або стійкові піддони (згортки, в'язки). Ящичні піддони виготовляють у формі ящи­ка, основа якого — плоске дно. Стінки таких піддонів можуть бути знімними і незнімними (нерозбірними).

Сучасні склади широко використовують різні типи контейнерів.

Вантажний контейнер призначений для …

Контейнер виконує послідовно функції виробничої і транспортної тари, а також допоміжного (немеханічного) торговельного обладнання.

Залежно від матеріалу контейнери розділяють на металеві, дерев'яно-металеві, полімерні. Контейнери, придатні для затарювання продукції різних типів, називаються універсальними, а контейнери, значені для затарювання продукції одного типу або одного найменування, — спеціальними.

Як тара контейнер повинен бути достатньо міцним і зручним для швид­кого його завантаження товаром, легко переміщатися в завантаженому вигляді однією людиною. Його конструкція повинна дозволяти штабе­лювання в декілька ярусів із застосуванням стандартних підйомно-транспортних засобів, а також забезпечувати збереження товару при транспортуванні і зберіганні.

Найбільш зручні контейнери на колесах, оскільки вони дозволяють використовувати при навантажуванні і вивантаженні на базах, складах електронавантажувачі.

У спеціальних розкладних контейнерах типу КО-1 (рис. 58, а) з де­рев'яними стінками і металевим корпусом зберігають овочі і фрукти (цибулю, картоплю, буряк, яблука). Такі контейнери зручні, естетичні і можуть бути встановлені безпосередньо в торговому залі. Дерев'яні стінки контейнера не рекомендується фарбувати, оскільки це може сприяти розвитку процесів гниття дерева і відповідно псуванню овочів, що міститься в контейнері, або фруктів.

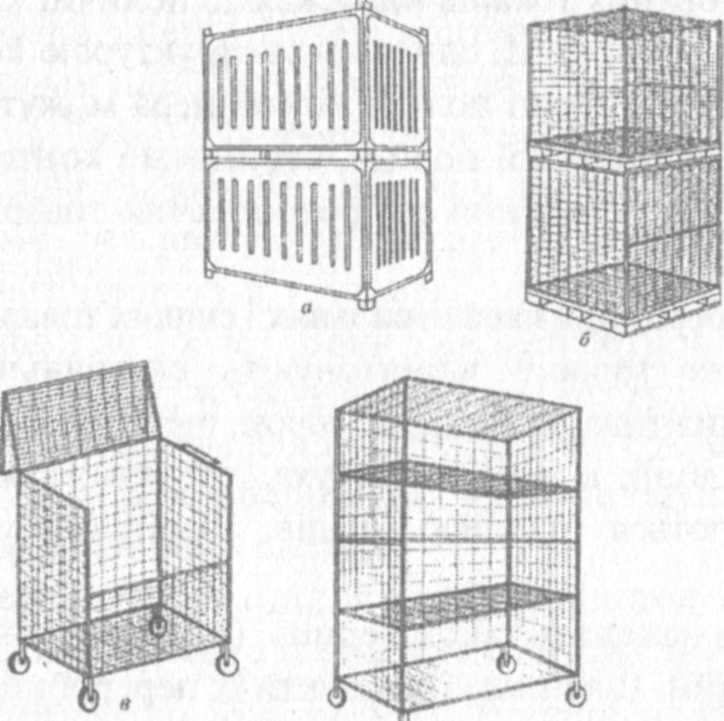

Рис. 58. Контейнери для зберігання і транспортування товарів

а — розкладний для овочів і фруктів (КО-1); б — огорожа на європіддон для сипких і дрібноштучних товарів; в — для сипких і дрібноштучних товарів (КС-1); г — поличний для фасованих товарів (КП-1)

Для сипких і дрібноштучних товарів призначені контейнери типу огорожа на європіддон (рис. 30, б) і типів КС-1 і КС-2 (рис. 58, в). Огорожі можна встановлювати на стелаж і одну на одну; при цьому останнє найзручніше, оскільки така конструкція повністю замінює сте­лаж. Зручна кришка, що відкидається, дозволяє діставати товар, не знімаючи контейнер з полиці. Огорожа на європіддон легко транспор­тується завдяки розбірним стінкам. Контейнери типу КС-1, що встановлені на обгумованих роликах і мають сучасний дизайн, придатні для доставки товарів у торговий зал.

Великогабаритні контейнери (корлети) типу КС-2, легкі і зручні, призначені для легкої продукції великих габаритів - подушок, матраців, ковдр або поролону.

Для зберігання фасованих товарів випускають поличні контейнери типів КП-1 і КП-2 (рис. 58, г). Ці однакові за структурою контейнери розрізняються габаритами. Знімні полиці контейнера можуть бути ме­талевими або з ДСП.

Обладнання для зберігання навалювальних і сипких товарів. До обладнання складів для зберігання навалювальних і сипких вантажів належать бункери, засіки, щити для загородження штабелів.

Бункер — це …

За матеріалом виготовлення бункери бувають дерев'яні, металеві і залізобетонні, за формою — прямокутні, круглі і конічні. У кожного бункера є зверху завантажу­вальні пристрої, а знизу — люк для висипання із затвором. Місткість бункерних пристроїв різна — від 20 до 100 м³ і більш.

Засік — це ...

Сховища великих розмірів у формі ящиків, які використовуються для завантаження навалювальних і сипких вантажів, також належать до засіків. Найбільшого поширення на складах набули залізобетонні і де­рев'яні засіки.

Для економії складської площі за рахунок збільшення висоти шару товару, що зберігається, застосовують щити для загородження штабелів.
