Лабораторна робота №3 Дослідження дешифратора 3х8
Мета роботи: вивчення та придбання практичних навичок з побудови дешифратора.
Обладнання: лабораторний стенд.
Теоретична частина роботи.
Мікросхема К155ІД4 – дешифратор та мультиплексор, приймаючий двохрозрядний код адреси А0, А1 (Рисунок 3.1).
Рисунок 3.1. Дешифратор К155ІД4:
а – схема функціональна, б – схема структурна, в – цоколівка.
Дешифратор DСА має два входи дозволу: прямий ЕA і інверсний ЕA, а дешифратор DСВ тільки інверсні входи дозволу дешифрації ЕB.
Якщо мікросхема використовується як демультиплексор, дешифратор DСА може приймати по входах ЕA і ЕA як прямий, так і інверсний адресні коди. Мікросхему можна використовувати як дешифратор трьохрозрядного коду на вісім виходів і як демультиплексор від одного входу на вісім виходів. Відповідні коди наведено в Таблиці 3.1. Для дешифрації трьохрозрядного коду потрібно з'єднати ЕA та ЕB (адресний вхід А2), ЕА та ЕВ (вхід дозволу).

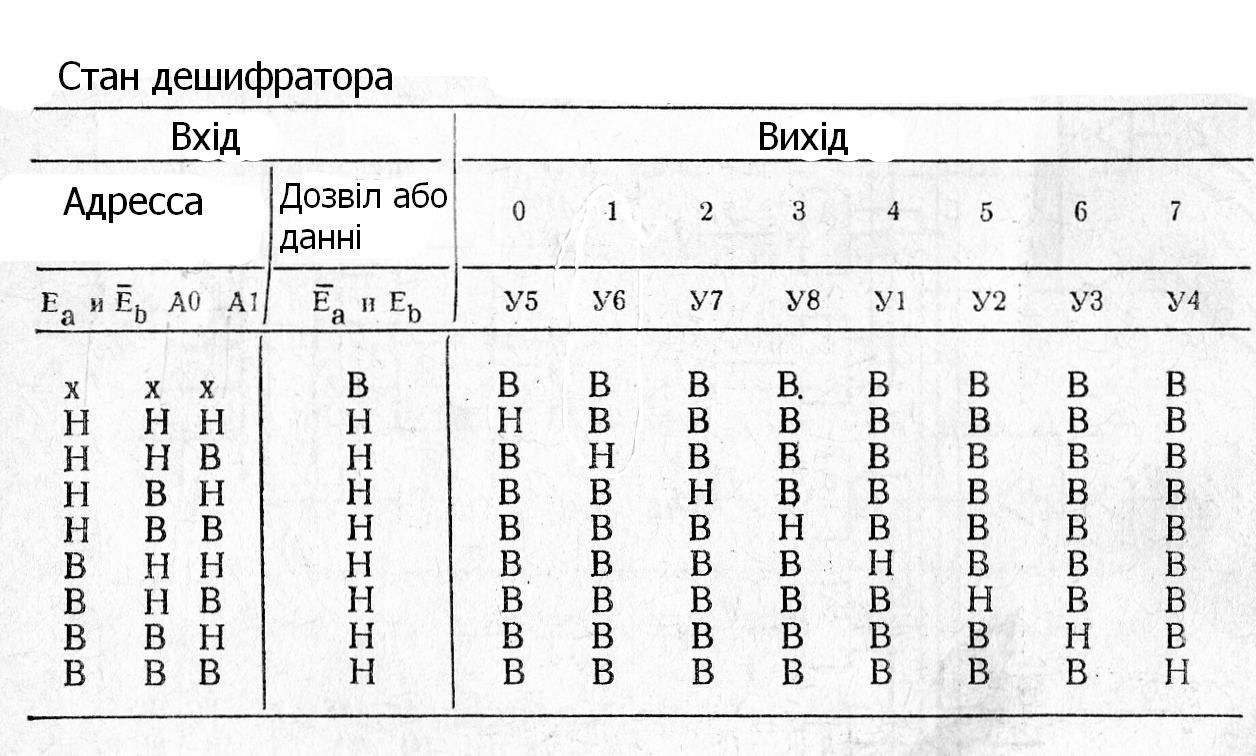

Таблиця 3.1. Таблиця стану дешифратора.
Мікросхема К155ИД4 споживає струм 40 мА. Час затримки розповсюдження сигналу від адресного входу А до виходу складає 32 нс, час розповсюдження від входу дозволу Е до виходу не перевищує 30 нс для обох варіантів виконання.
Хід роботи:
Ознайомившись з теоретичною частиною і спираючись на таблицю істинності необхідно за допомогою комплекту перемичок дослідити роботу дешифратора демультиплексора, де Н на вході – це заземлення. За ходом виконання лабораторної роботи потрібно записувати усі вихідні дані у таблицю істинності. Записування таблиці стану необхідне для подальшого порівняння отриманого результату з тим, що вказано в теоретичній частині. Після виконання практичної частини треба проаналізувати виконану роботу і дати відповіді на контрольні запитання. На завершення лабораторної роботи необхідно зробити висновок щодо виконання лабораторної роботи.
Звіт про виконання лабораторної роботи має містити:
1) № лабораторної роботи;
2) назва лабораторної роботи;
3) опис робочого місця (технічне оснащення);
4) мета лабораторної роботи;
5) умовне позначення дешифратора демультиплексора та його таблицю істинності;
6) послідовність дій виконання роботи;
7) відповіді для захисту роботи.
Захищена лабораторна робота підписується викладачем з указанням дати захисту роботи.
Контрольні запитання:
1. Дайте визначення дешифратора.
2. Пояснити будову дешифратора демультиплексора.
3. Пояснити принцип дії дешифратора демультиплексора.
Лабораторна робота №4 Дослідження дешифратора двійкового коду в семисегментний код
Мета роботи: Придбання практичних навичок із вивчення дешифратора двійкового чотирьохрозрядного коду в семисегментний код.
Обладнання: Лабораторний стенд.
Теоретична частина роботи:
Дешифратор (КР514ІД2) - перетворювач двійкового чотирьох розрядного коду в семи сегментний для керування напівпровідниковими індикаторами з роз’єднаними катодами сегментів. (6 - спільний, 14- +5В) (Рисунок 4.1).
Рисунок 4.1. УГО дешифратор КР514ІД2
Зв'язок між вхідними і вихідними кодами приведена в таблиці істинності. В даній мікросхемі містяться вихідні формувачі з відкритими колекторами , які забезпечують струм в навантаженні до 20 мА. До мікросхеми підключаються індикатори зі спільними анодами типу АЛС324Б. при цьому вихідний струм слід обмежити, ввімкнувши послідовно зі світлодіодом сегмент резистор. Вхід ВІ являється бланкуючим. Варіанти підключення мікросхеми приведені в таблиці істинності (Таблиця 1.11)
Таблиця 4.1. Таблиця істинності роботи дешифратора.
Хід роботи:
Ознайомившись з теоретичною частиною і спираючись на таблицю істинності необхідно за допомогою комплекту перемичок дослідити роботу дешифратора чотирьохрозрядного коду в семисегментний, де 0 на вході – це заземлення. За ходом виконання лабораторної роботи потрібно записувати усі вихідні дані у таблицю істинності. Записування таблиці стану необхідне для подальшого порівняння отриманого результату з тим, що вказано в теоретичній частині. Після виконання практичної частини треба проаналізувати виконану роботу і дати відповіді на контрольні запитання. На завершення лабораторної роботи необхідно зробити висновок щодо виконання лабораторної роботи.
Звіт про виконання лабораторної роботи має містити:
1) № лабораторної роботи;
2) назва лабораторної роботи;
3) опис робочого місця (технічне оснащення);
4) мета лабораторної роботи;
5) умовне позначення дешифратора двійкового чотирьохрозрядного коду в семисегментний код, його таблицю істинності;
6) послідовність дій виконання роботи;
7) відповіді для захисту роботи.
Захищена лабораторна робота підписується викладачем з указанням дати захисту роботи.
Контрольні запитання:
1. Будова та призначення дешифратора чотирьох розрядного коду в семисегментний код.
2. Для яких індикаторів призначена мікросхема.
3. Яка роль резисторів в даному випадку?
4. Чи можлива робота схеми при ВІ – 0? Чому?
