Compositors (Многокомпонентные Карты) и Color Modifiers (Модификаторы Цвета)

Отдельный набор текстурных карт, организующих наложения и объединения других текстур в сложные составные карты, который выделен в группу Compositors (Наборщики). Их применение необходимо в материалах с усложненной иерархией связей и избавляет от необходимости дополнительной обработки исходных файлов в растровых редакторах типа Adobe Photoshop.

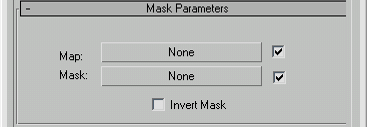

• M ask (Маска) - сложная текстурная карта, состоящая из двух компонентов, один из которых - Map (Карта) является собственно текстурой, а второй - Mask (Маска) используется как силуэт, отсекающий лишние пикселы первого.

Способ маскирования основан на правиле, уже упоминавшемся ранее: все пикселы Маски черного цвета (интенсивность 0 единиц) считаются прозрачными, все белые (интенсивность 255 единиц) - полностью непрозрачными. Промежуточные значения интерполируются. Для файлов Масок следует использовать черно-белые изображения типа Grayscale (Градации Серого), так как важна лишь яркостная информация.

• C omposite (Смесь) - составная текстура, образуемая смешением 2-х и более текстурных карт накладываемых одна на другую с учетом их прозрачности.

Прозрачность компонентов может быть задана как с использованием типа карты Mask (Маска), так и с использованием типа Bitmap (Растровая Карта) в файловом формате, предполагающем наличие Alpha Channel (Силуэтного Канала) - специальной информации о прозрачности, которой обладают, например, 32-битные файлы .TGA.

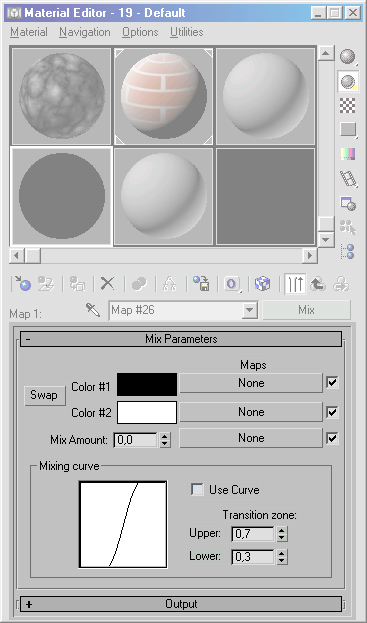

• M ix (Смешение) - текстура, аналогичная Composite, но использующая для наложения образующих ее компонентов процентные соотношения яркостей по правилу: 0 единиц - полная прозрачность, 100 единиц - полная непрозрачность, промежуточные значения- интерполяция.

С уществует возможность задавать Mixing Curve (Кривую Смешения) в свитке Mix Parameters (Параметры Смешения).

• RGB Multiply (Цветовое Умножение) - результирующая карта, получается путем перемножения значений цветовых составляющих RGB (Красный-Зеленый-Синий) каждого пиксела текстурных карт. Дополнительно может учитываться Alpha Channel (Силуэтный Канал).

O ther Maps (Другие Текстурные Карты)

• Flat Mirror (Плоскость Зеркала) - достаточно условный тип карты, применяемый только к плоским граням объектов, не имеющих никакого сглаживания ребер. Этот тип позволяет задать уровень отражения объектов сцены и окружения поверхностью объекта в диапазоне от 0 до 100 единиц. Причем использовать Flat Mirror следует только в канале Reflection (Отражение).

• Raytrace (Трассируемая) - тип текстурной карты, используемой для генерации оптических эффектов отражения и преломления, возникающих в твердотельных (заполненных) объектах.

В отличие от типов карт, описанных ранее в этой главе, текстура Raytrace может быть использована и в канале Reflection (Отражение), причем алгоритм обсчета отражений отличается повышенным фотореализмом, хотя и более продолжителен по времени.

Если текстура Thin Wall Refraction (Тонкостенное Преломление), рассматриваемая далее, удобна например, для создания материала пустых стеклянных бокалов и графина, то тип карт Raytrace незаменим, если вся эта посуда наполнена.

• Reflect / Refract (Отражение / Преломление) - карта аналогичная Raytrace, но использующая другой, более упрощенный алгоритм обсчета сцены. Отличается небольшим набором настраиваемых параметров и меньшей достоверностью генерируемого изображения по сравнению с текстурами типа Raytrace.

• T hin Wall Refraction (Тонкостенное Преломление) - специальная текстурная карта, разработанная для получения преломлений, характерных при прохождении света через прозрачные тонкостенные объекты (посуда, остекление, водяные струи и т.п.). Эта текстура, как и Flat Mirror (Плоскость Зеркала), используется только в канале Reflection (Отражение).

П одгруппа параметров Refraction (Преломление) из свитка Thin Wall Refraction Parameters (Параметры Тонкостенного Преломления) позволяет установить Thickness Offset (Оптический Сдвиг) - толщину смещения преломлений, и задать Bump Map Effect (Влияние Карты Рельефа) - степень искажений преломляемых лучей неровностями рельефа, которые генерируются текстурами канала Bump (Рельеф).
