General Parameters (Общие Параметры)

Список Туре (Тип) позволяет изменять тип осветителя при необходимости на стадии редактирования. Флажки On (Включен) и Cast Shadows (Падающие Тени) управляют соответственно режимом включения и способностью осветителя генерировать падающие тени от объектов сцены.

Ц ветная кнопка при левом щелчке вызывает Color Selector (Палитру Цветов), позволяя настраивать спектр световых лучей, а рельефная кнопка рядом с ней вызывает диалоговое окно Exclude / Include (Включить / Исключить), управляющее списком объектов, на которые будет влиять (или игнорировать) создаваемый осветитель (рис. 6.04). Примечание: тень видна при рендеринге.

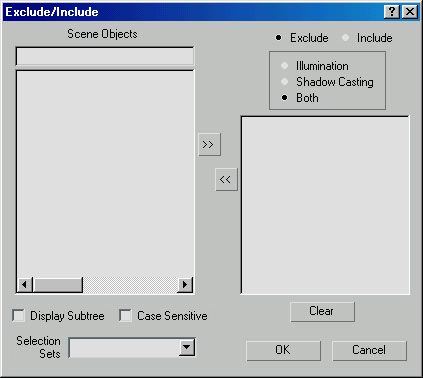

РИСУНОК 6.04. Диалоговое окно Exclude /Include (Включить /Исключить)

Э та особенность очень часто используется для создания особых световых эффектов, выборочной засветки одного или группы объектов. Поле диалогового окна состоит из двух списков: слева располагается набор объектов создаваемой сцены, а справа - те объекты, которые будут Exclude (Исключены) или Include (Включены) во влияние создаваемого осветителя. Соответствующий режим выбирается одноименными переключателями в правой верхней части окна.

Располагаемая ниже группа переключателей управляет тем, какое из свойств - Illumination (Освещенность), Shadow Casting (Падающие Тени) или оба будут использоваться источником света.

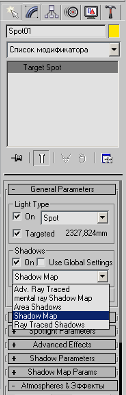

С уществует несколько вариантов отброса тени, они выбираются в выпадающем списке.

Для точных настроек спектра осветителя по составляющим Red-Green-Blue (Красный-Зеленый-Синий) или Hue-Saturation-Value (Оттенок-Насыщенность-Величина) предназначены соответствующие счетчики, а долевой коэффициент усиления источника задается счетчиком Multiplier (Множитель) в свитке Intensity/Color/Attenuation. Последний параметр удобен для установки силы света осветителя, причём значение, равное 1, соответствует одинарному источнику света, а нулевое - выключенному. Любое значение больше 1 приводит к результатам, достижимым при установке в одну точку нескольких единичных осветителей. Для создания затененных участков на определенных областях сцены значение множителя следует сделать отрицательным. А также другими счётчиками и настройками производится позиционирование линзы, рассеивание света и т.д.

Г руппа Affect Surfaces (Воздействие на Поверхности) в свитке Advanced Effects (Эффекты) управляет соотношением яркости и контрастности различных зон освещенности поверхности объектов.

P rojector Map.

Группа Projector Map в свитке Advanced Effects (Эффекты) содержит флажок Map (Текстурная Карта) и кнопку выбора файла изображения для наложения на излучаемый осветителем свет. Можно выбрать материал (фильтр освещения) по кнопке MAP.

В результате использования этого параметра есть возможность заставить источник света имитировать кинопроектор или фильмоскоп, а также некоторые другие световые эффекты.

Intensity/Color/Attenuation (Интенсивность/Цвет/Ослабление)

Э тот свиток предназначен для контроля интенсивности, цвета и пространственного ослабления светового потока осветителя наподобие затухания света в реальной атмосфере (рис. 6.07).

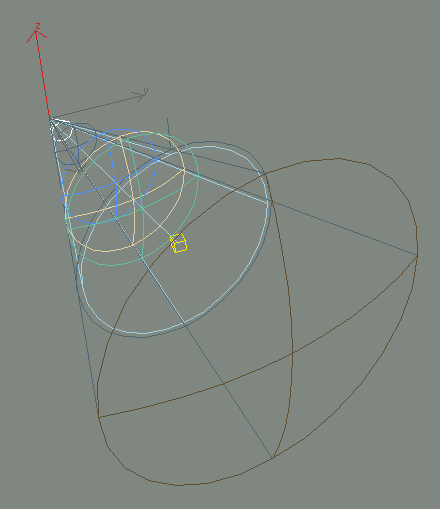

Группы параметров Near Attenuation (Ближнее Затухание) и Far Attenuation (Дальнее Затухание) задают начало и конец границы ослабления света, причем каждая из них представляет собой сферу с центром в точке излучения осветителя и отрисовывается в видовых окнах своим цветом.

Применение ослабления позволяет задать неоднородность освещения, свойственную объектам реального мира. Параметры группы Decay (Затухание) дают возможность задать математический закон изменения ослабления из списка Туре (Тип) и границу его начала счетчиком Start (Начало).
