Модификаторы изменения геометрии: Wave (Волна)

Если предыдущий модификатор предназначался для генерации нерегулярных возмущений геометрии модели, то инструмент Wave (Волна) необходим для создания регулярных, подчиненных нехаотическому закону колебаний поверхности трехмерного объекта.

И спользование этого инструмента применимо для имитации многих объектов реального мира, таких как рельеф поверхности воды, развевающееся знамя и др. (рис. 5.63).

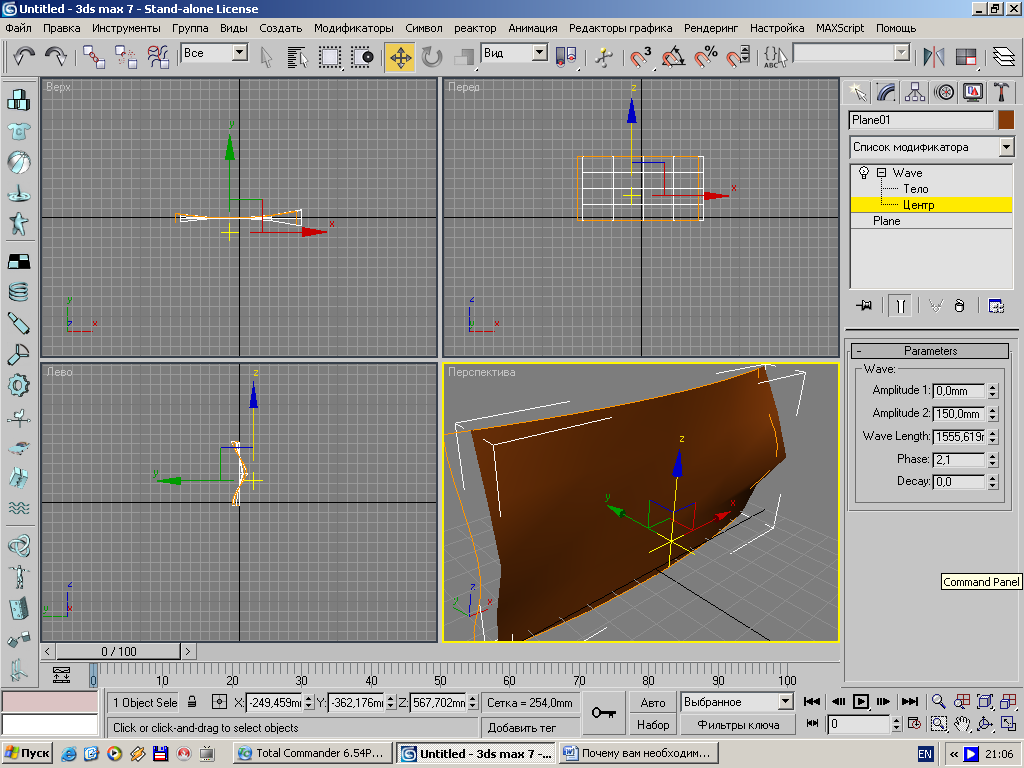

РИСУНОК 5.63. Пример использования модификатора Wave (Волна)

Единственная одноименная группа параметров модификатора содержит 5 счетчиков для управления волной (рис. 5.64).

РИСУНОК 5.64. Параметры модификатора Wave (Волна)

Пара счетчиков Amplitude 1 (Амплитуда 1) и Amplitude 2 (Амплитуда 2) задает силу колебаний в двух взаимно перпендикулярных направлениях, а счетчик Wave Length (Длина Волны) управляет протяженностью пиков максимума и минимума.

И оставшиеся два счетчика Phase (Фаза) и Decay (Затухание) назначают соответственно внешний вид колебания и силу его ослабления по мере удаления от Center (Центра) Gizmo (Контейнера Модификатора или ТЕЛО). Положение центра редактируется на уровне Sub-Object (Подобъекта) так же, как и положение, угол поворота и масштаб самого Gizmo (Контейнера Модификатора или ТЕЛО).



Модификаторы изменения геометрии: Edit Mesh (Редактирование Каркаса)

В заключение мы рассмотрим один из ключевых инструментов изменения геометрии, без которого невозможно представить любую сложную модель в Мах. Модификатор Edit Mesh (Редактирование Каркаса) представляет собой набор средств, скомпонованных по следующим подобъектным уровням:

• Vertex (Вершина) - позволяет различные манипуляции с вершинами редактируемого каркаса.

• Edge (Ребро) - служит для управления видимостью и расположением ребер редактируемого каркаса.

• F ace (Грань) - применяется для работы с наборами граней, а также для назначения Material ID (Идентификатора Материала) при использовании типа Multi / Sub-Object (Составной / Многокомпонентный Материал).

• Polygon (Плоскость) - аналогичный предыдущему подобъектный уровень, позволяющий работать с прямоугольными парами граней.

• Element (Элемент) - позволяет работать с группами граней, объединенными в элемент каркаса.

Выбор требуемого подобъектного уровня осуществляется в списке, вызываемом левым щелчком на знаке «плюс» в списке Modifier Stack (Стек Модификаторов) (рис. 5.66).

РИСУНОК 5.66. Список подобъектных уровней

Далее мы рассмотрим подробнее свитки параметров Edit Mesh (Редактирование Каркаса) и содержащиеся в них наборы инструментов.



С виток Selection (Выделение)

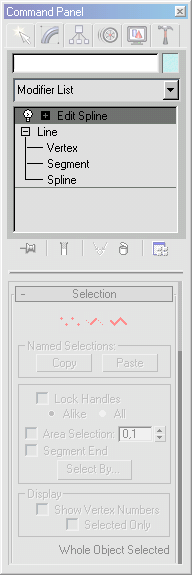

Свиток, сходный с одноименным свитком рассмотренного ранее модификатора Edit Spline (Редактировать Сплайн), предназначен для включения нужного подобъектного уровня с помощью соответствующей кнопки и управления режимами выбора подобъектов (рис. 5.67).

РИСУНОК 5.67. Настройки свитка Selection (Выделение)

Кнопки Hide (Скрыть) и Unhide (Показать) позволяют управлять видимостью наборов подобъектов, а пара кнопок Сору (Копировать в Буфер) и Paste (Вставить из Буфера) служит для создания таких наборов.

Флажки By Vertex (По Вершине) и Ignore Backfacing (Игнорировать Тыльные Грани) включают соответственно режим выбора подобъектов по указываемой вершине и блокировки трансформаций тыльных граней объекта.



С виток Soft Selection (Мягкое Выделение)

Настройки этого свитка предназначены для расширения возможностей выделения подобъектов и задают закон распространения трансформаций по объему редактируемого каркаса (рис. 5.68):

РИСУНОК 5.68. Инструменты Мягкого Выделения

• Use Soft Selection (Включить Мягкое Выделение) - управляет активизацией этого режима.

• Edge Distance (Реберное Расстояние) - задает число ребер, попадающих в «зону влияния» трансформаций.

• Affect Backfacing (Воздействовать на Тыльные Грани) - задействует все грани каркаса.

• Falloff (Спад), Pinch (Сужение), Bubble (Вздутие) - настраивают внешний вид функциональной кривой распространения трансформаций.

Нужно вбрать любую вершину и производить настройки счётчиков.

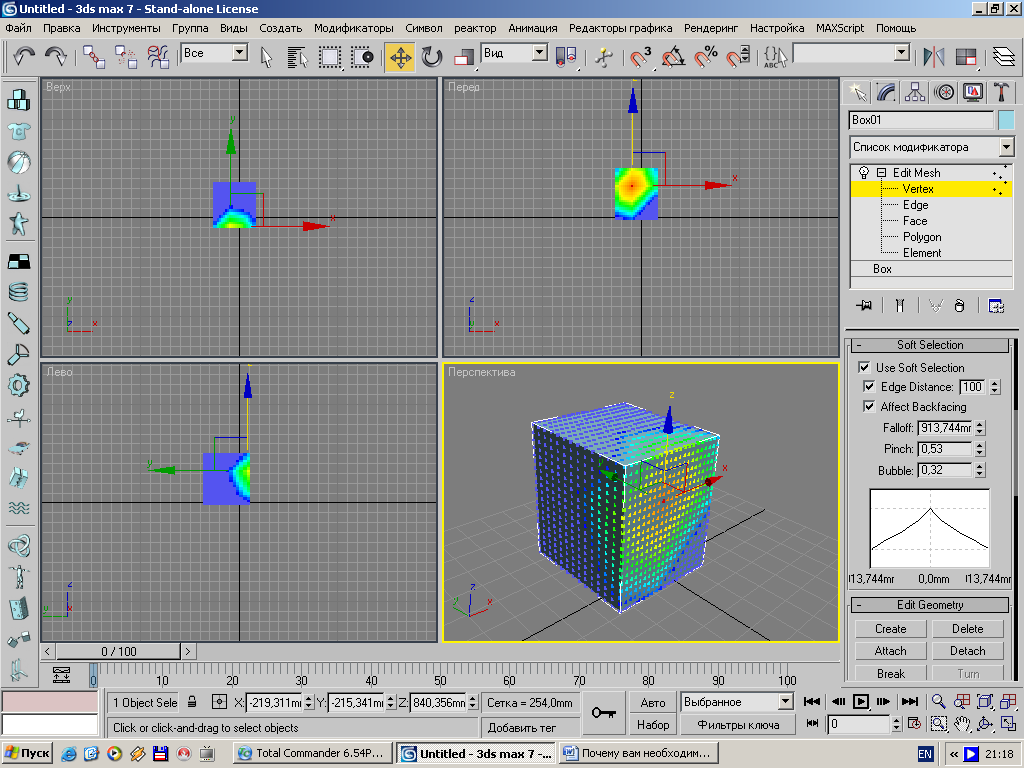

РИСУНОК 5.69. Отображение режима Мягкого Выделения

В режиме Vertex (Вершина) в видовых окнах происходит динамическое отображение Мягкого Выделения. Выбранная вершина отрисовывается красным цветом, а вершины, попадающие в область влияния - оттенками желтого и зеленого цветов (рис. 5.69).

При различных значениях счетчиков Falloff (Спад), Pinch (Сужение) и Bubble (Вздутие) трансформации выбранной вершины по-разному передаются всем «подчиненным» вершинам

Режим Мягкого Выделения действует и на других подобъектных уровнях, хотя выделения цветом зоны влияния не происходит.
