4. Констр решения крыш гражданских зданий.

Крыша включает в себя собственно несущую конструкцию и кровлю. Несу­щая часть передает нагрузку от снега, ве­тра и собственной массы крыши на стены и отдельные опоры и может состоять из современных индустриальных конструк­ций в виде ферм из железобетона, стали,из железобетонных панелей. Простейшие деревянные или железобетонные стро­пильные конструкции (наслонные или ви­сячие) чаще всего применены в старых зданиях с относительно малой этаж­ностью.Ограждающая часть конструкции по­крытий состоит из кровли - верхней водонепроницаемой оболочки крыши,

По видуисходного сырья кровельные материалы:

- органические (рубероид, деревянные плитки) - минеральные (асбестоцементные листы и плитки, глиняная черепица).

По виду вяжущего вещества кровельные материалы делятся на:

- битумные рулонные материалы (пергамин, рубероид);

- дегтевые (толь кровельный и гидроизоляционный);

- битумно-полимерные (эмульсия ЭГИК, БЛК);

- гудрокамовые (рулонные материалы РГМ-420 и РГМ-350);

- дёгтебитумные.

По структуре различают кровельные материалы:

- покровные (рубероид крове с крупнозер и мелкозерн посылкой

- беспокровные (гидроизол, фольгоизол).

По наличию основы кровельные материалы подразделяются на:

- основные (на картонной и стекловолокнистой основе);

- безосновные (получаемые прокаткой на каландрах смеси вяжущих веществ с наполнителями и добавками в полотнища заданной толщины).

По форме и внешнему виду кровельные материалы различают:

- штучные (листовые) - асбестоцементные листы и плитки, листовая сталь, глиняная черепица, деревянные кров мат.

- рулонные (кровельный пергамин, рубероид, толь кровельный, гидроизол);

- мастичный (битумные и дегтевые материалы)

Стропила-несу­щая констр крыши, которая, опираясь па стены или отдельные опоры здания, опр количе­ство скатов и угол их наклона

Наслонныминазывают стропила, основные элементы кото­рых — стропильные ноги— рабо­тают как наклонно положенные бал­ки. Длина таких балок должна быть не более 6,5 м (максимальная дли­на станд деловой древесины). расст между опорами, не более 5 м.

Висячиестропила - стропильная ферма, Простейший тип наслонных стропил применяют при односкат­ных крышах (рис.1)

Рис.1. Конструктивные схемы деревянных наслонных стропил: а-д – для односкатных крыш; е-з- для двускатных крыш; 1 – стропильная нога; 2 – стойка; 3 – подкос; 4 – подстропильный брус; 5 – ригель; 6 – распорка; 7 –верхний прогон: 8 – лежень.

Стропильные ноги опираются на брусья — мауэр­латы, уложенные по верхнему обрезу стен. Мауэрлаты служат для равномерного распределения нагрузки от стропильных ног на стену. Их изолируют от каменной стены прокладкой толя.

Рис.2. Деревянные висячие стропила (стропильные фермы):

а – с поднятой затяжкой; б – с затяжкой, используемой для подвески чердачного перекрытия; в – с подвесной бабкой; г - с подвесной бабкой и подкосами; д – с двумя подвесными бабками; е – металлодеревянная ферма; 1 – стропильная нога; 2 – мауэрлат; 3 – затяжка; 4 – подвесная бабка; 5 – распорка; 6 – стальная стойка

фермы; 7 – подкос;8 - болт; 9 – коротыш; 10 – деревянная накладка; 11 – хомут; 12 – скоба.

М ансарды – один-три этажа жилых или рабочих помещений, размещенных в чердачном пространстве, фасад которых полностью или частично образован поверхностями наклонной или ломаной крыши.

Рис.3. Схема устройства мансард:

а – в чердачном пространстве полностью с внутренним водоотводом; б – то же, с

наружным водоотводом; в – с устройством мансарды на половине чердачного пространства.

Железобетонные полносборные конструкции крыш проектируют с уклоном до 5%. Применяют три типа конструкций крыш: чердачные, бесчердачные и эксплуатируемые.

Чердачная крыша — осн вариант покр в жилых зданиях массового стр повыш эт.

Бесчердачная крыша - в малоэтажных массовых обществен­ных зданиях,в жилых домах высотою до четы­рех этажей при строительстве в умеренном климате, а также на ограниченных по пло­щади участкахпокрытий многоэтажных зданий В свою очередь чердачные крыши применяют и в многоэтажных общественных здани­ях, когда их планировочные параметры совпадают с параметрами жилых зданий, что позволяет применить соответствующие им сборные изделия для крыш.

Эксплуатируемая крыша устраивается и над чердачными и над бесчердачными по­крытиями. Она может быть устроена над всем зданием или его частью.

В жилых зданиях средней и повышенной этажности принимают внутренний водоотвод, в малоэтажных - наружный организованный, а в малоэтажных, размещенных внутри квартала, - наружный неорганизованный.

При внутреннем водостоке по одной водоприем­ной воронке на планировочную секцию, но не менее двух на здание.

При наружном ор­ганизованном водостоке расстояние между водосточными трубами по фасаду должно быть не больше 20 м, а их сечение принимают не менее 1,5 см² на 1 м² площади крыши.

П о методу удаления воздуха из системы вытяжной вентиляции через конструкцию покрытия различают крышисхолодным, теплым и открытым и закрытымчердаком (рис.4). Конструкции совмещенных бесчердачных крыш на рис.5.

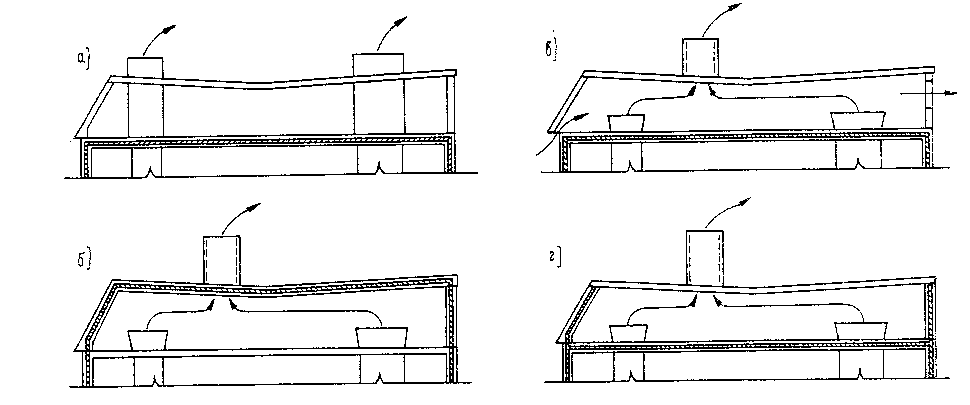

Рис5.Принципиальные схемы чердаков:а – холодный; б – теплый; в – открытый; г – закрытый.
