1 Виды и конструктивные решения вертикальных несущих и ограждающих конструкций

Стены – вертикал. конструктивные элементы зда­ния, отделяющие помещения от внешней среды и разделяющие зда­ние на отдельные помещения. Выполняют ограждающие и несу­щие функции.По месту положению: наружные, внутренние.

Наружные стены — наиболее сложная кон­струкция здания. Стены восприни­мают собственную массу, пост и вре­м нагрузки от перекрытий и крыш, воз­действия ветра, неравномерных деформаций основания, сейсмических сил и др. С внешней стороны наружные стены подвержены воздей­ствию солнечной радиации, атмосферных осадков, переменных темп и влажн наружного воздуха, внешнего шума, а с внут­р — воздействию теплового потока, пото­ка водяного пара, шума. Наружная стена должна отвечать треб прочности, долговечно­сти и огнестойкости, соответствующим классу капитальности здания, защищать помещ от неблагоприят внешних воздействий, обеспечивать необходимый темп-влажностный режим ограждаемых помещений, обладать декоративными качествами.

Внутренние стены: меж-; внутриквартирные; с вент. каналами.

От принятой конструктивной системы и схемы здания нар и вн стены здания подразделяются на несущие, самоне­сущие и навесные.

По материалу: (бетонные стены – монолитный бетон, крупные блоки или панелей; каменные стены – ручной кладки, стены из каменных блоков и панелей; стены из небетонных материалов – фахверковые и панельные каркасные и бескаркасные; деревянные стены – рубленные из бревен или брусьев каркасно-обшивные, каркасно-щитовые, щитовые и панельные).Бетонные и каменные в зданиях различной этажности и для различных статических функций в соответствии с их ролью в конструктивной системе здания. Стены из небетонных материалов используют в зданиях различной этажности только в качестве ненесущей конструкции.По технологии возведения: сборные, монолитные.По конструктивным решениям: однослойные, слоистые.Конструкции стен должны отвечать требованиям капитальности, прочности и устойчивости.По размерам эл-тов – мелкоэлементные и крупноэлементные - из круп­ных панелей, блоков и др. Панельные стены бывают: однослойные, двухслойные, трехслойные.

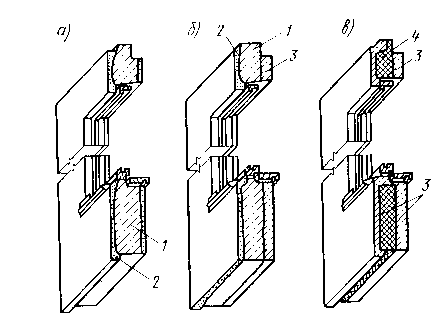

Рис. 4. Панели наружных стен:

а – однослойная; б – двухслойная; в – трехслойная;

1 – конструктивно-теплоизоляционный бетон;

2 – защитно-отделочный слой;

3 – конструктивный бетон;

4 – эффективный утеплитель.

В слои­стых стенах выполнение разных функций возложено на различные материалы.Функц прочн обесп бетон, камень, дерево: функции долгов — бетон,камень,дере­во или листовой материал (алюминиевые сплавы, плакированная сталь, асбестоцемент или др.); функции теплоизоляции — эффективные утеплители (минераловатные плиты, фибролит, пенополистирол и др.); функции пароизоляции - рулонные материалы (прокладочный рубероид, фольга и др.), плотный бетон или мастики; декоративные функции - различные облицовочные материалы. В число слоев такой ограждающей конструкции может быть вклю­чена воздушная прослойка.Материалом для каменных стен служат: полнотелый или пустотелый керамический кирпич; пустотелый или пористый силикатный кирпич; керамические, легкобетонные или ячеистобетонные камни, камни из естественных материалов.

Ориентировочно возможные толщины стен:- для кирпича и керамических камней (обыкновенных) -250, 380, 510, 640 мм, модульных 288, 438 и 588 мм;- из бетонных камней – 290, 390 и 490 мм (обыкновенных), 288, 438 и 588 мм (модульных).

В нутренние несущие стены (минимум) – 250, 290 и 390 мм (зависит от типа перекрытия).

Рис.5.11 – Колодцевая кладка кирпичных стен:а – с гори диафрагмами из цементно-песчаного раствора; б – то же, из тычковых кирпичей, расположенных в шахматном порядке; в – то же, расположенных в одной плоскости; г – аксонометрия кладки.

Перегородки - это вертикальные, как правило, ненесущие ограждения, разделяющие внутренний объем здания на смежные помеще­ния. Их классифицируют по следующим признакам:

- по месторасположению - межкомнатные, межквартирные, для кухонь и сантехнических узлов;

- по функции - глухие, с проемами, неполные, то есть не доходящие допотолка;

- по конструкции - сплошные, каркасные, обшитые снаружи листовым материалом; - по способу установки - стационарные и трансформируемые.

Перегородки должны отвечать требованиям прочности, устойчивости, огнест, звукоизоляции и др.

Рис. 2. Однородная кладка из кирп а – шестирядная система перевязки; б – цепная (двухрядная система перевязки)
