12.3. Смешение четырех водных масс
Рассмотрим вопрос о смешении четырех водных масс океана, когда по меньшей мере две из четырех водных масс находятся в процессе горизонтального смешения, и выясним, насколько правомерно построение треугольников смешения для изучения перемешивания более чем трех водных масс.
В этом случае треугольники смешения можно построить на термохалинных индексах как на вершинах таким образом, что они имеют одну общую сторону. Так, в случае смешения четырех водных масс А, В, С и D можно построить два треугольника, имеющих одну общую сторону BD (рис. 32). В основе таких построений лежит допущение, что в тех или иных океанографических условиях одна из четырех водных масс принимает - по сравнению с тремя другими - ничтожное участие в процессе взаимного смешения вод.

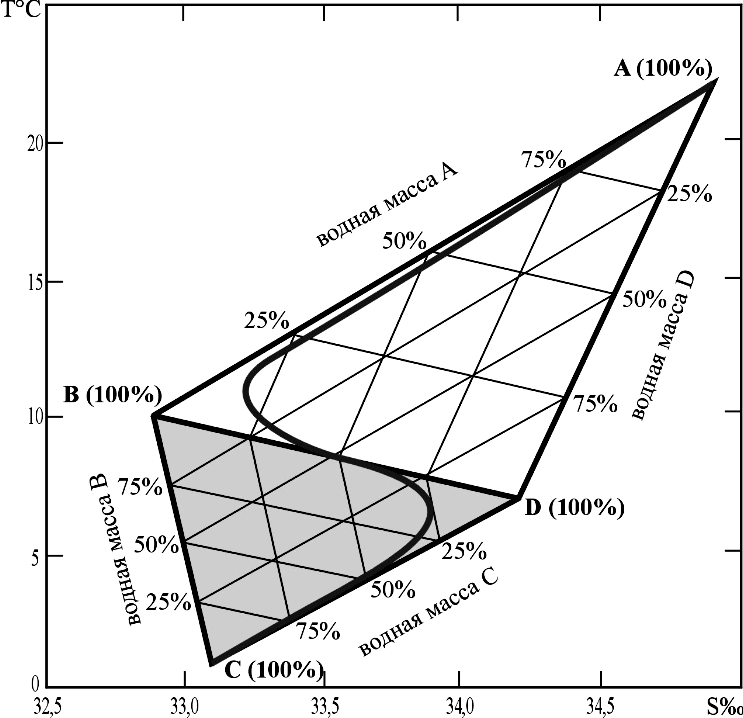

Рис. 32. Два треугольника смешения для определения процентного содержания четырех водных масс, перемешивающихся по вертикали. Жирной линией показана типовая Т,S, z-кривая.
Остановимся вначале на примере вертикального перемешивания четырех наложенных одна на другую водных масс океана - приповерхностной, двух промежуточных и глубинной (или придонной). Так, рис.32 может соответствовать случаю, когда в условиях устойчивой стратификации перемешиваются поверхностная водная масса А, промежуточные водные массы B (верхняя) и D (нижняя) и глубинная вода C. При таком перемешивании возникает типовая Т,S-кривая, изображенная на рисунке жирной линией. В этом примере две промежуточные водные массы образуют своеобразный стратификационный экран, препятствующий непосредственному вертикальному контакту водной массы А с водной массой С. Смешение вод А, В и D рассматривается независимо от водной массы C, смешение вод B, С и D в свою очередь - независимо от воды А.
Рассмотрим случай, когда между собой смешиваются две поверхностные водные массы А и В и две промежуточные (или глубинные) водные массы С и D. Типовые Т,S,z-кривые, соответствующие этому варианту, изображены на рис. 33 сплошными жирными линиями - «крайние», а штриховой линией - промежуточная, возникающая в процессе взаимной трансформации первых двух.

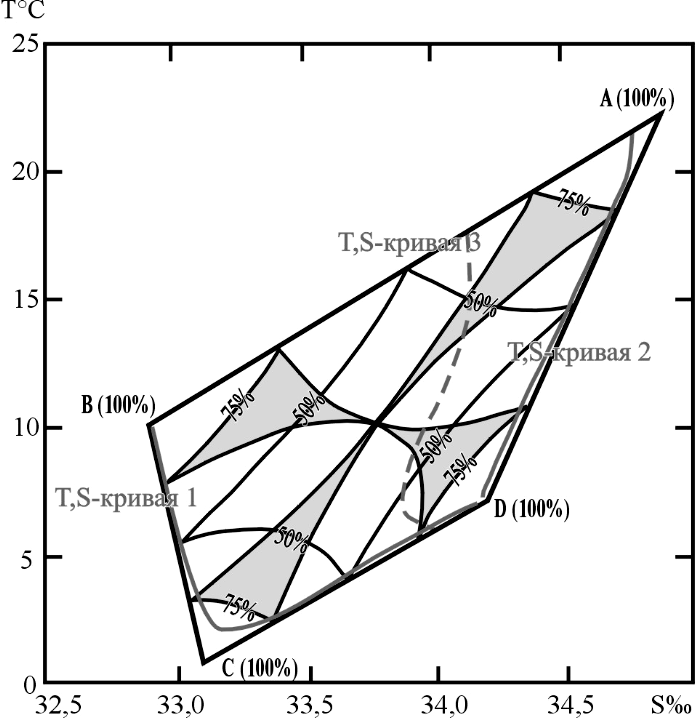

Рис. 33. Четырехугольник смешения и номограмма для определения процентного содержания четырех водных масс.
В этом случае преобладает вертикальное смешение вод А и D и вод В и С соответственно; это смешение образует структуры AD и ВС. Одновременно имеет место горизонтальное смешение отдельных элементов этих структур, образующее различные промежуточные структуры. Таким образом, все водные массы находятся в процессе «равноправного» смешения, и выделение треугольников смешения становится неправомерным.
В этом случае необходимо построить четырехугольник смешения ABCD, в качестве вершин которого должны быть взяты термохалинные индексы четырех смешивающихся водных масс, и номограмму их процентного содержания. Номограмма должна удовлетворять условию, что в любой ее точке сумма частей смешивающихся вод должна составлять 100%. Это условие выполняется только в том случае, если преполагается, что равные объемы поверхностных вод А и В смешиваются с равными объемами вод С и D; в свою очередь возникшие в результате вертикального перемешивания элементы структур AD и ВС смешиваются в горизонтальном направлении вдоль поверхностей равного их процентного содержания. Сформулированное ограничение о смешении вод в равных пропорциях с океанографической точки зрения выглядит достоверным: положение поверхностей равного процентного содержания вод, вдоль которых предполагается «горизонтальное» перемешивание близко соответствует положению изопикнических поверхностей, т.е. соблюдается принцип изопикнического перемешивания. Такой подход, предложенный О.И.Мамаевым, дает возможность построить соответствующую номограмму для определения процентного содержания каждой из четырех смешивающихся водных масс ( рис. 33).
Случай смешения четырех водных масс широко распространен в Мировом океане.
