3.4. Исследование местных потерь напора
при установившемся турбулентном движении воды в трубах
Цель работы – исследовать влияние скоростных напоров на потери напора на местных сопротивлениях и определить экспериментальным путем величины коэффициентов местных сопротивлений для пробкового крана, внезапного расширения, внезапного сужения, диафрагмы, диффузора, поворота на 180°.
3.4.1 Теоретические основы исследования
Местная потеря напора представляет собой часть полной удельной энергии потока, переходящую в тепло (и рассеивающуюся) благодаря работе сил трения, сосредоточенных на участке потока небольшой длины. На этом участке поток претерпевает ту или иную местную деформацию, приводящую к изменению величины или направления скорости движения жидкости (при расширении или сужении потока, в результате его поворота, при протекании потока через диафрагмы, задвижки и другие фасонные части трубопровода).
Потери напора, затраченного на преодоление какого-либо местного сопротивления, оцениваются в долях скоростного напора, соответствующего скорости непосредственно за рассматриваемым местным сопротивлением, то есть определяются из формулы Вейсбаха*:

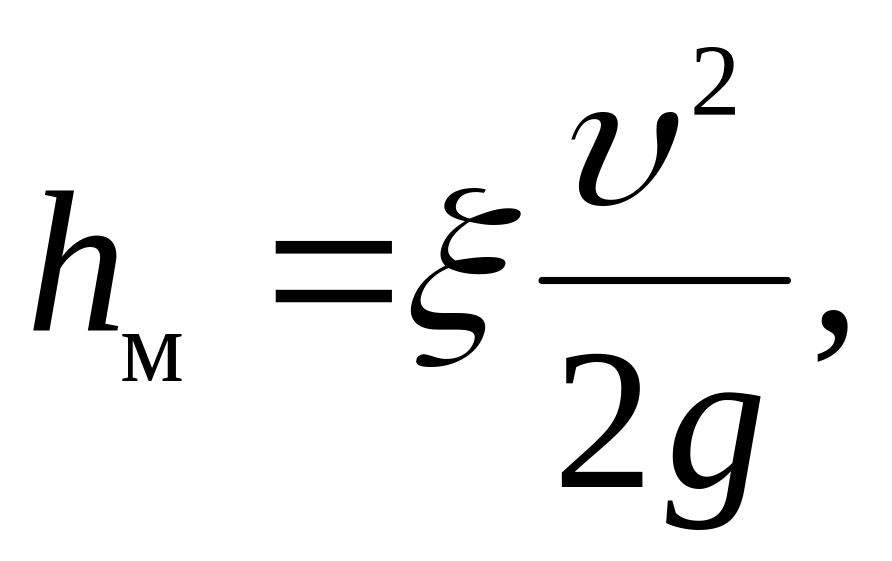

(3.33)
где ξ – так называемый коэффициент местного сопротивления, зависящий в общем случае от вида местного сопротивления и от числа Рейнольдса;
– средняя скорость движения жидкости в трубе на участке за местным сопротивлением.
Коэффициенты разных сопротивлений находят, как правило, опытным путем. Таблицы значений этих коэффициентов (или эмпирические кривые и формулы для них) содержатся во всех инженерных справочниках и руководствах по гидравлике.
Для нахождения
коэффициента местных сопротивлений
необходимо
экспериментально найти фактическую
величину местных потерь
напора
при данном расходе воды в трубе. Тогда
из формулы
Вейсбаха* выведем расчетную формулу
для определения коэффициентов
местных сопротивлений:
(3.34)
Для определения местной потери напора необходимо составить уравнение Бернулли для сечения I-I, взятого перед местным сопротивлением, и сечения II-II, взятого за местным сопротивлением в местах установки пьезометров.
Следует подчеркнуть, что сечение I-I перед данным местным сопротивлением и сечение II-II после местного сопротивления выбирают с таким расчетом, чтобы данное местное сопротивление не влияло на распределение скоростей в этих сечениях, то есть, чтобы в них наблюдались условия плавно изменяющегося движения.
Местная потеря напора в общем случае будет равна разности полных удельных энергий потока в сечениях перед местным сопротивлением и за ним:

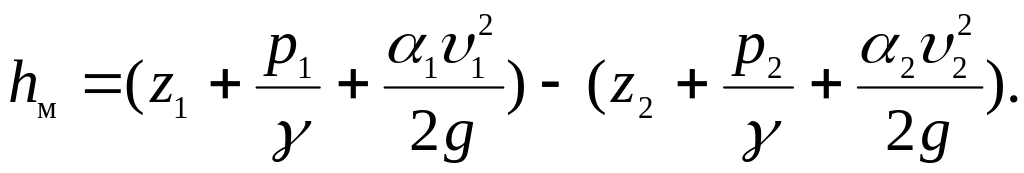

(3.35)
Если местные
сопротивления расположены на горизонтальном
участке
трубопровода постоянного сечения, то
в этих случаях
и
,
следовательно,

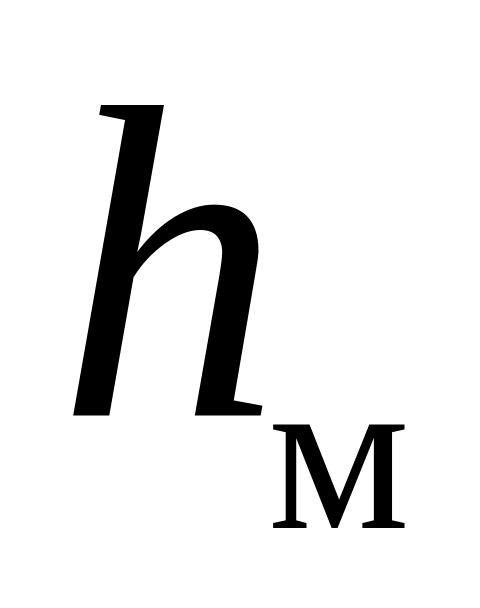

местные потери напора будут равны
разности показаний
пьезометров, установленных по обе
стороны данного
местного сопротивления:

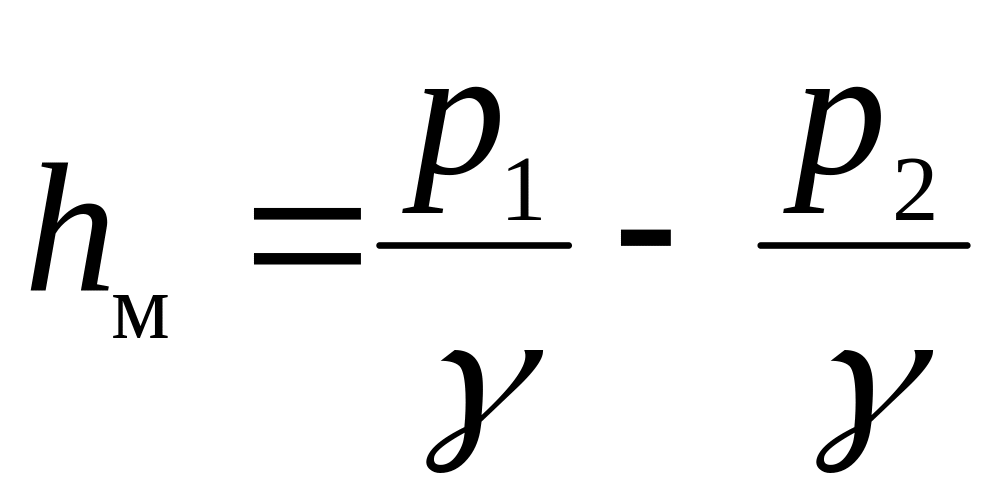

(3.36)
Примером таких местных сопротивлений в нашем случае (рис. 3.8) могут служить диафрагма, пробковый кран, плавный поворот на 180°.
Рис. 3.8. Схема движения жидкости через диафрагму.
В случае изменения сечения потока, в частности, при внезапном расширении трубопровода (рис. 3.9) или постепенном расширении трубопровода (диффузоре), местная потеря напора выразится следующим образом:

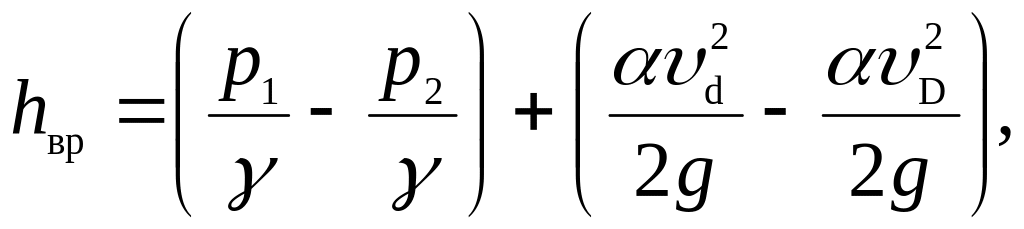

(3.37)
где
– средняя
скорость движения жидкости в трубе
меньшего
диаметра d;
–
средняя
скорость движения жидкости в трубе

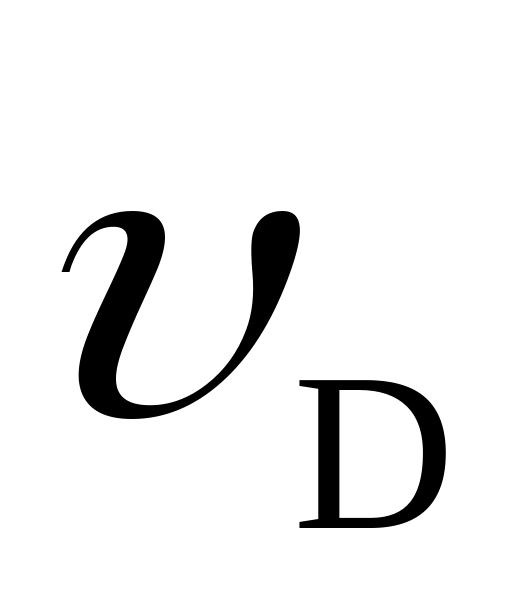

большего диаметра
D;
– корректив,
учитывающий неравномерность распределения
скоростей
по живому сечению потока (корректив
кинетической
энергии потока Кориолиса*).
Для турбулентного движения корректив принимается равным единице ( = 1).
Рис. 3.10. Схема движения жидкости через внезапное расширение
В случае внезапного расширения трубопровода в формуле (3.37) разность показаний пьезометров будет отрицательна, а разность скоростных напоров – положительна.
При внезапном (или
постоянном) сужении трубопровода (рис.
3.10) местная потеря напора
будет
равна:

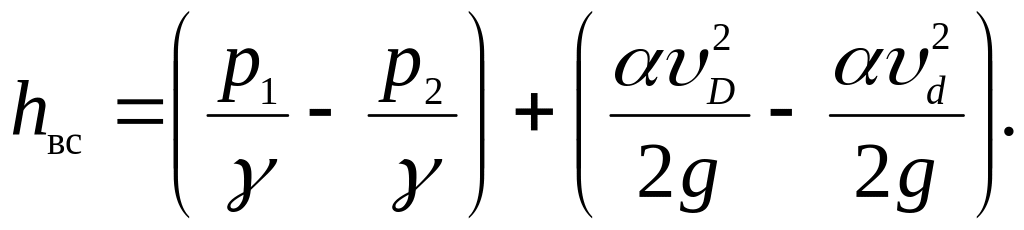

(3.38)
В этом случае в формуле (3.38) разность показаний пьезометров будет положительна, а разность скоростных напоров – отрицательна.
Рис. 3.11. Схема движения жидкости через внезапное сужение
