Бердянський державний педагогічний університет

Інститут фізико-математичної і технологічної освіти

Кафедра технічних дисциплін

Методичні вказівки

з дисципліни «Комп’ютерна графіка»

напрям підготовки 6.010103. Технологічна освіта

ЛАБОРАТОРНА РОБОТА № 1

Організація роботи у сапр компас

Укладач: к.п.н., доцент Буянов П.Г.

Затверджено на засіданні кафедри

технічних дисциплін

Протокол від «27» серпня 2012 року № 1

Завідувач кафедри _____________ І.Т. Богданов

Бердянськ 2012

Лабораторна робота № 1

Організація роботи у САПР КОМПАС

Мета: ознайомлення з інтерфейсом системи «КОМПАС», отримання вмінь і навичок перегляду, створення і зберігання документів у цій системі.

Зміст:

  1. Інтерфейс системи «КОМПАС»

  2. Настройка параметрів системи «КОМПАС».

  3. Оформлення креслення.

Література:

  1. Ганин Н. Б. Создаем чертежи на компьютере в КОМПАС-3D LT / Ганин Н. Б. – М. : ДМК Пресс, 2005. – 182 с.

  2. Інженерна та комп’ютерна графіка: підруч. / [В. Є. Михайленко, В. М. Найдиш, А. М. Підкоритов, І. О. Скидан]. – К. : Вища школа, 2001. – 350 с.: іл.

  3. Потемкин А. Инженерная графика / Потемкин А. – М. : Лори, 2002. – 444 с.

  4. Чертежно-графический редактор КОМПАС-3D: Практическое руководство. – СПб.: АСКОН, 2001. – 474 с.

КОМПАС – це комплекс автоматизованих систем проектно-конструкторських і технологічних розробок на базі ПЕОМ.

До його складу входять:

КОМПАС-ГРАФІК – це ядро системи КОМПАС. Це графічна система для конструктора, призначена для автоматизації, підготовки і випуску креслярсько-графічної документації, що зорієнтована на ЄСКД.

КОМПАС-3D – це система тривимірного твердотільного конструкторського моделювання.

КОМПАС-МЕНЕДЖЕР – це система управління проектом.

Також до складу системи КОМПАС входять інші підсистеми.

КОМПАС широко використовується на заводах і в навчальних закладах. Система розроблена спеціально для операційного середовища MS WINDOWS і повною мірою використовує всі її можливості та переваги для надання користувачу максимальної ефективності та зручності під час роботи.

«КОМПАС-ГРАФІК» забезпечує:

  • введення геометричної інформації за допомогою клавіатури або миші;

  • виконання допоміжних побудов (дотичних, паралельних, перпендикулярних ліній, спряжень тощо);

  • простоту та мінімум дій у процесі введення складових креслярських елементів та елементів оформлення креслення: розмірів, штриховки, таблиць тощо;

  • напівавтоматичне заповнення штампу;

  • та багато іншого, що полегшує роботу конструктора і дозволяє досягти високої якості креслень.

Під час роботи у системі КОМПАС використовуються декартові системи координат. У 3D- моделюванні існує тривимірна система координат, яку відображено на екрані у вигляді трьох ортогональних стрілок. Площини відображено на екрані умовно – у вигляді прямокутників, що розміщені у цих площинах.

У кожному графічному документі систему координат відображено у вигляді двох ортогональних стрілок, розміщених зліва у нижній точці габаритної рамки креслення. Під час використання фрагменту (креслення без рамок) система координат розміщена по центру екрана.

Запуск програми.

Для того, щоб почати роботу з системою, необхідно клацнути мишкою на її піктограмі у програмній групі АСКОН: Пуск – Все программы – АСКОН – КОМПАС-3D – КОМПАС-3D, або на її ярлику на робочому столі.

Інтерфейс – оболонка програмного продукту, що забезпечує взаємозв’язок між користувачем та ядром програми.

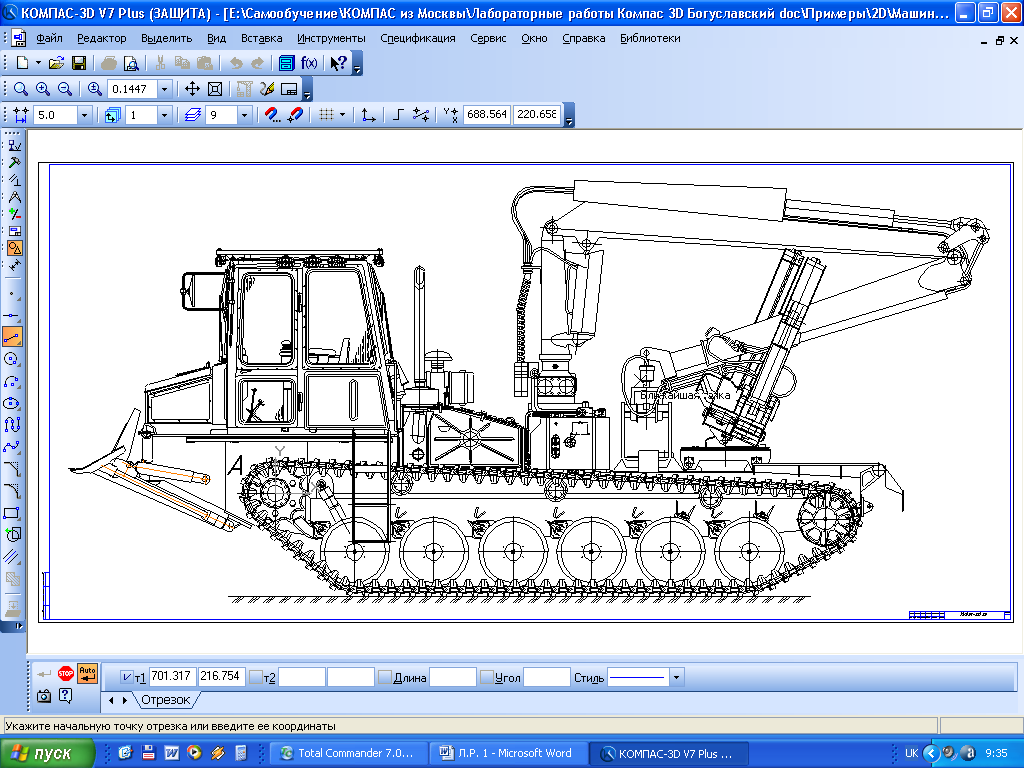

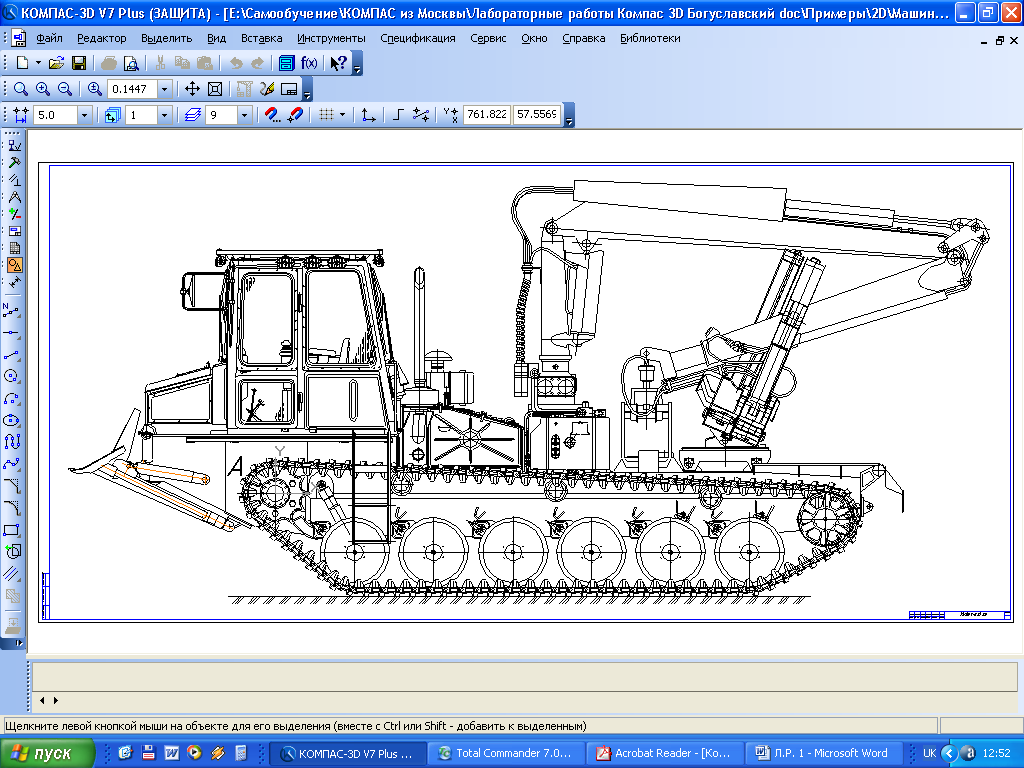

Структура інтерфейсу креслярсько-графічного редактору КОМПАС-3D показано на рис. 1.

Рис. 1

У першій строчці інтерфейсу розміщений Заголовок вікна, де вказані назва програмного продукту та місце розміщення документа.

Другим елементом є Головне меню (рис. 2), що містить такі групи команд: Файл, Редактор, Выделить, Вид, Вставка, Инструменты, Сервис, Окно, Справка. Кожна група – це сукупність команд, що виконують функціонально близькі дії.

Рис. 2

Нижче Головного меню знаходиться блок Інструментальних панелей. Ці панелі містять кнопки виклику необхідних команд. Інструментальні панелі.

Стандартна панель (рис. 3). На ній розміщені кнопки виклику команд стандартних операцій з файлами та об’єктами: Создать, Открыть, Сохранить, Печать, Предварительный просмотр, Вырезать, Копировать, Вставить, Отменить, Повторить, Справка.

Рис. 3

П анель Вид (рис. 4). На ній розміщені кнопки виклику команд операцій управління зображенням активного документа: Увеличить масштаб рамкой, Увеличить масштаб, Уменьшить масштаб, Текущий масштаб, Сдвинуть, Приблизить/отдалить, Перестроить, Обновить изображение, Показать все.

Рис. 4

Панель поточного стану (рис. 5). На ній відображаються параметри поточного стану активного документу: Шаг курсора, Управление слоями, Настройка глобальных привязок, Сетка, Локальная система координат, Ортогональное черчение, Округление, Координаты курсора.

Р ис. 5

Ліворуч у вертикальній частині вікна інтерфейсу знаходиться Компактна панель (рис 6), яка потрібна для створення креслярсько-конструкторської документації. Вона складається з восьми окремих блоків, кожен х яких містить комплект команд, необхідних для геометричних побудов креслення, постановки розмірів та позначень, редагування, параметризації, вимірювання, виділення та асоціативні види.

Панель властивостей (рис. 7) потрібна для управління процесом виконання команд, в яких задаються всі необхідні геометричні параметри. У залежності від геометричного об’єкту або процесу Панель властивостей має одну або декілька вкладок. Ці вкладки містять елементи управління різного виду: поля введення; списки, що розкриваються; лічильники; опції; групи перемикачів.

Рис. 6


Рис. 7

О станню строку вікна інтерфейсу займає Строчка повідомлень (рис. 8). Вона відображає інформацію про: вимоги системи до даних, що вводяться; частину екрану, до якого підведений курсор; поточну дію системи. Строчка повідомлень дозволяє адекватно реагувати на запроси і повідомлення системи та запобігти помилок.

Рис. 8

Вікно документа – робоче поле креслення.

Основними елементами оформлення креслення є: рамка, основний напис (штамп), вигляди, технічні вимоги, шорсткість поверхні.

У системі КОМПАС оформлення креслення відбувається в режимі роботи з аркушем креслення.

Основний напис і рамка утворюють поняття стилю оформлення документу. Замінити стиль можна за допомогою Сервис – Параметры – Параметры листа – Формат.

К оманда Создать дозволяє створити новий документ КОМПАС. Для виклику команди виберіть її назву з меню Файл або натисніть кнопку Создать на стандартній панелі. На екрані з’явиться діалог вибору типу нового документу. Виберіть тип документу на кладці Новые документы (рис. 9).

Рис. 9

За умовчанням система створить креслення формату А4 з оформленням «Чертеж констр. с ТИ. Первый лист. ГОСТ 2.104-68». Натисніть кнопку ОК для створення документу.

Для того, щоб перейти в режим заповнення обраного типу основного напису, можна використовувати різні способи:

  • Двічі клацнути ЛКМ на полі основного напису.

  • Клацнути ПКМ усередині основного напису та вибрати команду Заполнить основную надпись.

  • Вибрати команду Основная надпись у меню Вставка.

Після переходу в даний режим введіть текст у графи основного напису, які оточені пунктирною лінією, що свідчить про готовність до заповнення. Якщо текст дуже довгий, система автоматично добере ширину букв, і текст буде займати лише відведене йому місце. Для завершення введення тексту в основний напис необхідно клацнути ПКМ на полі основного напису і вибрати команду Создать объект, або клацнути кнопку Создать объект на панелі спеціального управління, або клацнути комбінацію клавіш Ctrl+Enter.
