Построение разрезов.

Разрезом называется изображение здания, мысленно рассеченное вертикальной плоскостью. Разрезы на строительных чертежах служат для выявления объемного и конструктивного решения здания, взаимного расположения отдельных конструкций, помещений и т.п.

Секущие плоскости при выполнении разрезов проводят так, чтобы в разрез попали оконные и дверные проемы, лестничные клетки, внутренние стены и другие конструктивные элементы.

Следует учесть, что в разрезах по лестнице секущую плоскость проводят по маршу, распо­ложенному ближе к наблюдателю. При этом марш лестницы, попавший в разрез, обводят сплош­ной основной линией, а контур марша, по которому секущая плоскость не проходит, обводят сплошной тонкой линией.

В разрезах зданий и сооружений пол на грунте изображают одной сплошной толстой линией. Пол на перекрытии и кровлю вычерчивают одной сплошной тонкой линией независимо от числа слоев в конструкции. Состав и толщину слоев покрытия указывают в выносной надписи.

На разрезах должны быть нанесены все размеры и отметки, необходимые для определения расположения отдельных элементов здания: расстояния между координационными осями; отмет­ки уровня земли, пола этажей и площадок; отметки низа плит перекрытия и покрытия; размеры и привязки (по высоте) оконных и дверных проемов, отверстий в стенах и перегородках (для про­емов с четвертями размеры указывают по наименьшему проему). Размеры оконных и дверных проемов, расстояния между проемами по высоте от земли до верха карниза проставляют в виде замкнутой вертикальной размерной цепочки, расположенной на расстоянии 20 мм от наружной поверхности стены.

Разрезы здания обозначают буквами или цифрами по типу "Разрез 1-1". Название разреза располагают над изображением и не подчеркивают.

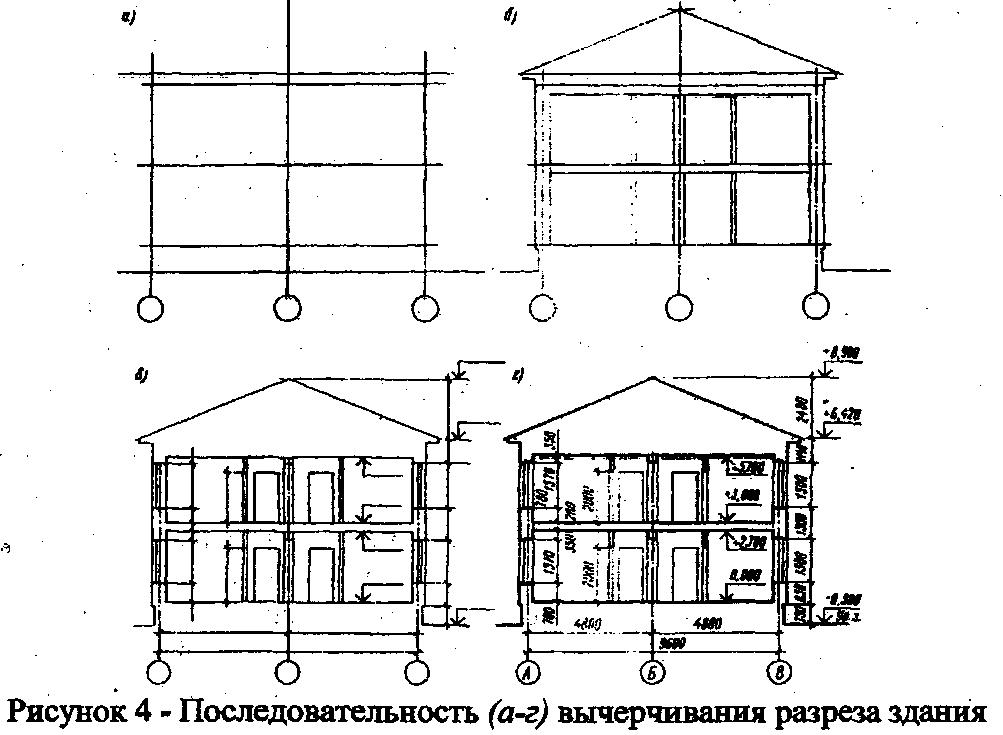

Разрез рекомендуется выполнять в такой последовательности (рисунок 4):

1. Провести координационные оси основных несущих конструкций стен и колонн, если Они имеются.

2. Перпендикулярно координационным осям провести горизонтальные линии уровней по­верхности земли, пола всех этажей, верха чердачного перекрытия и карниза.

3. Нанести тонкими линиями контуры наружных и внутренних стен в соответствии с их при­вязкой к координационным осям.

4 Вычертить контуры оконных и дверных проемов, которые попадают в разрез.

5. Вычертить контуры перекрытий, перегородок и других конструктивных элементов, по ко­торым проходит плоскость сечения.

6. Изобразить другие элементы здания, расположенные за секущей плоскостью.

7 Обвести контуры разреза линиями соответствующей толщины (все конструктивные эле­менты вычертить сплошными линиями толщиной 0,4 мм, а попадающие в плоскость сечения - 0,8 мм).

8 Нанести необходимые размеры, высотные отметки, марки осей.

При выполнении разреза, заданного по лестничной клетке, нужно предварительно выполнить расчет и разбивку лестничных Маршей и площадок. Построение разреза по лестнице дано в разде­ле "Конструктивные элементы здания".

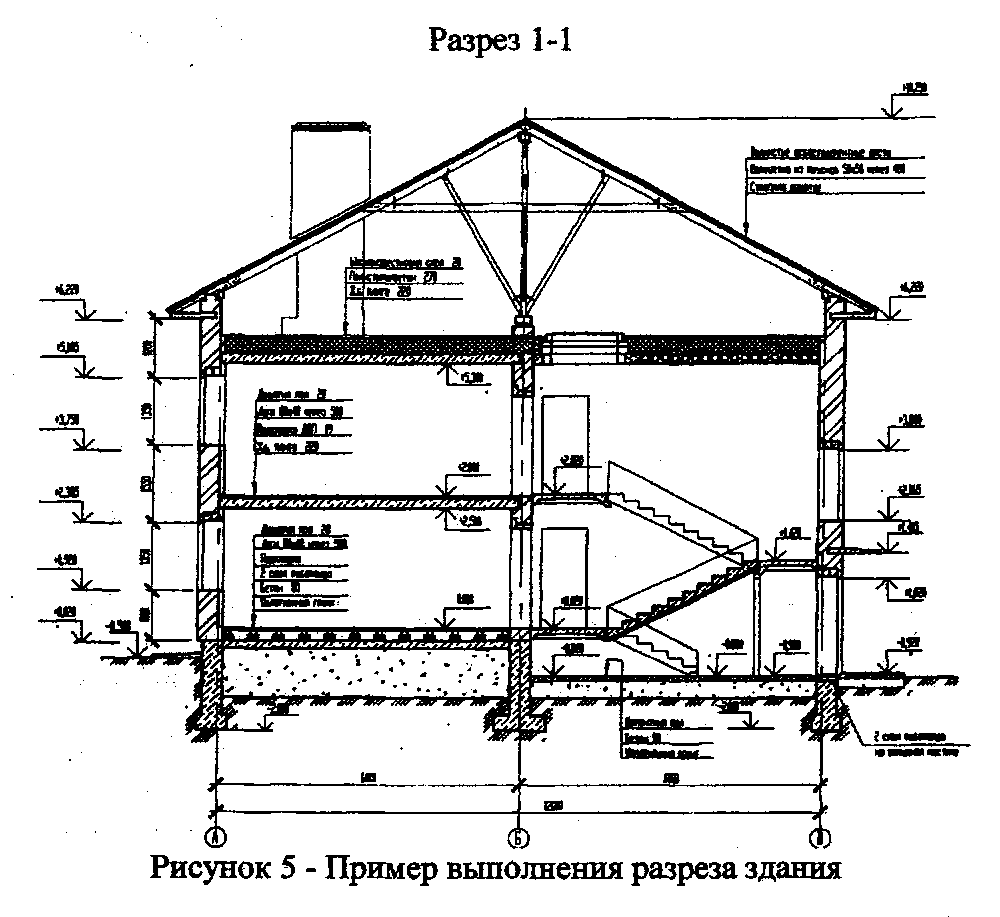

Пример вьшолнения конструктивного разреза здания показан на рисунке 5.
