Сборник расчётных схем по разделу Сложное движение твёрдых тел

33

Московский Государственный Университет

Инженерной Экологии

Кафедра «Теоретическая механика»

Бахтюков В.М., Парадеев С.Д., Парадеев Д.С.

Сборник расчетных схем

курса «Теоретическая механика» по разделу

«Сложное движение твердых тел»

Москва 2003

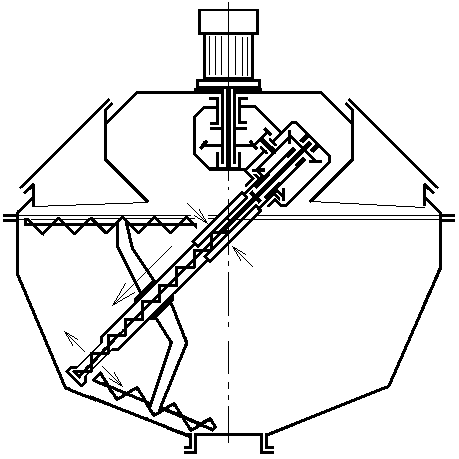

Смеситель

рис.1

Смеситель

рис.2.

Смеситель

рис.3.

Смеситель

рис.4.

Смеситель

рис.5.

Смеситель

рис.6.

Смеситель

рис.7.

Смеситель

рис.8.

Смеситель

рис.9.

Смеситель

рис.10.

Смеситель

рис.11

Смеситель

рис.12.

Смеситель

рис.13.

Смеситель

рис.14.

Смеситель

рис.15.

Смеситель

рис.16.

Смеситель

рис.17.

Смеситель

рис.18.

Смеситель

рис.19.

Смеситель

рис.20.

Смеситель

рис.21.

Механизм привода смесителя

Рис.22
