3.2. Основные допущения в сопротивлении материалов
При выборе расчетной схемы необходимо прежде всего, учитывать следующие допущения:
Схематизация свойств материала. Материал конструкции считается: сплошным, т.е. заполняет весь объем без пустот в пределах установленных границ; однородным, т.е. свойства материала по всему объему одинаковы; изотропным, т.е. свойства материала по всем направлениям одинаковы.
Материал конструкции работает в пределах идеальной упругости. Упругость – свойство тела восстанавливать свои первоначальные размеры и форму после снятия нагрузки. Деформации, исчезающие после снятия нагрузки, называются упругими, в отличие от пластических или остаточных деформаций, которые не исчезнут после снятия нагрузки.
Принцип начальных размеров (принцип относительной жесткости) – деформации элементов под нагрузкой малы по сравнению с размерами самого тела.
Это позволяет при составлении уравнений равновесия рассматривать конструкцию, как недеформированную, имеющую те же размеры, какие она имела до нагружения.
Принцип суперпозиции (наложения) или принцип независимости действия сил: результат воздействия на элемент системы сил, равен сумме результатов этих же сил, приложенных отдельно в любой последовательности.
Этот принцип тесно связан с законом Гука для системы. Если система линейна, то этот принцип к ней применим, если нелинейна – неприменим.

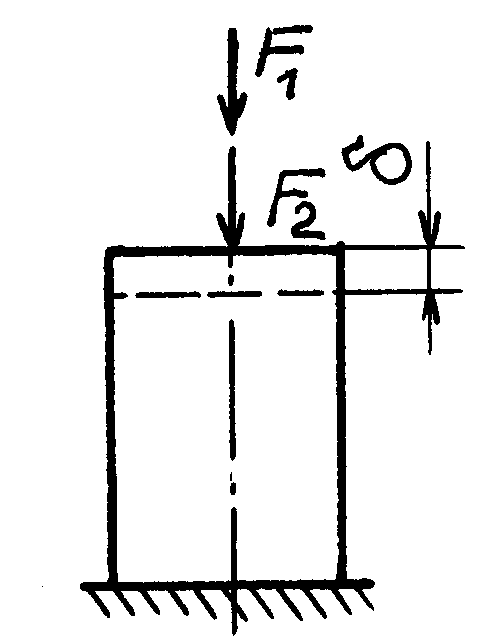

Например,
определим укорочение тела от воздействия
сил
и
(рис. 3.2).
Рис. 3.2 |
Приложив
вначале
,
мы получим укорочение
Тогда полное укорочение
Приложив же вначале , а затем , мы в итоге получили вышенаписанную формулу, т.е. результат останется прежним. |

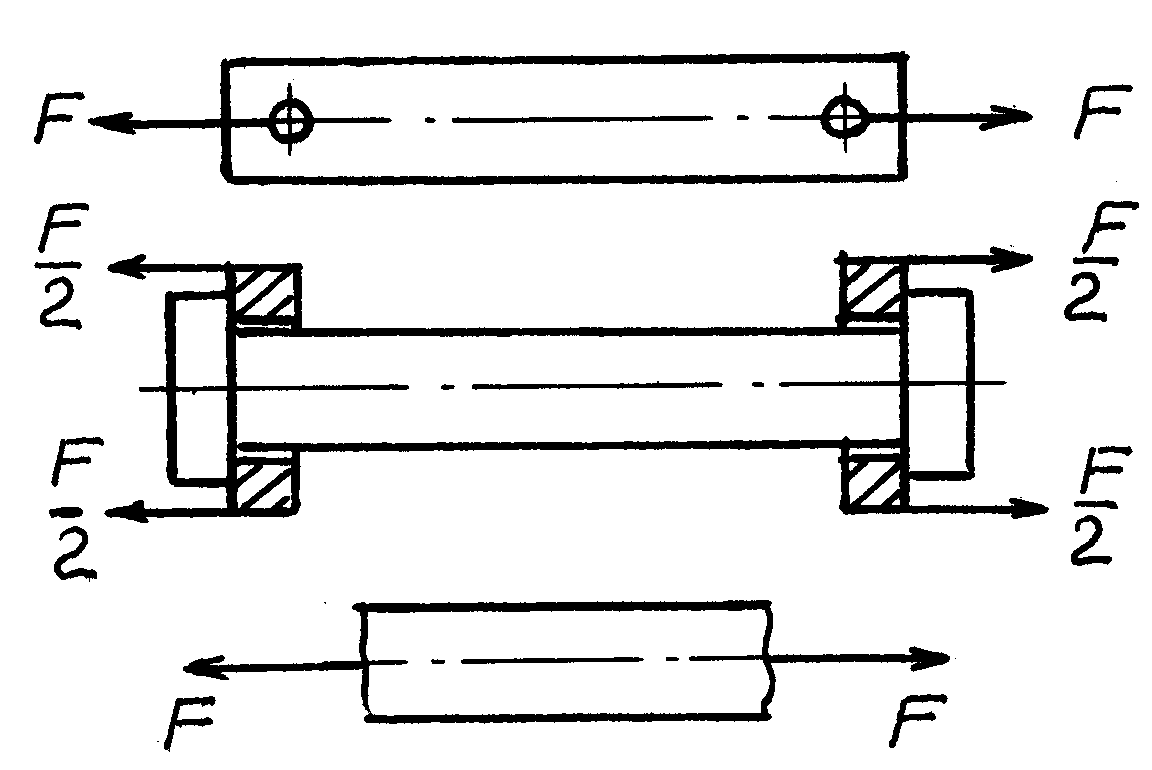

Принцип Сен-Венана: в точках нагруженного тела, удаленных от мест приложения нагрузок, внутренние силы мало зависят от способа
Рис. 3.3 |
приложения этих нагрузок. Позволяет заменить распределённые нагрузки сосредоточенными. В итоге для схем а) и б) оказывается справедливой расчётная схема в) (рис. 3.3) |
Упрощения формы элементов конструкций

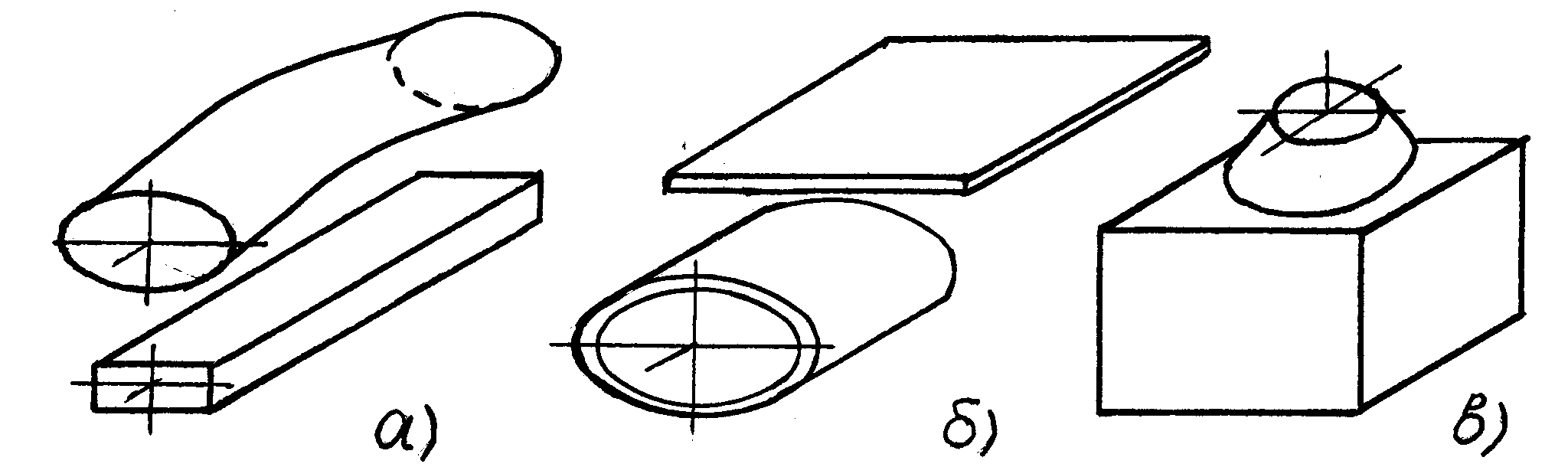

Тело, у которого один размер (длина) много больше двух других (поперечные размеры) называют брусом (рис.3.4, а). К ним относятся балки, валы, оси, рычаги, тяги и др.
Рис. 3.4 |
Тело, у которого два размера много больше третьего (толщины) и очерчены криволинейными поверхностями, называют оболочками. К ним относятся стенки котлов, резервуаров, сосудов, баллонов с сжиженным газом, купола зданий и др.
Если поверхности прямолинейные, то такие элементы относят к пластинам (плиты перекрытий, плоские крышки, днища резервуаров и др.) (рис. 3.4,б).
Тела, у которых все три размера одного порядка называют массивами. Это фундаменты зданий, основания машин, шаровые опоры, катки и др. (рис. 3.4,в).
