3.17.1 Питання для самоконтролю та підготовки
Призначення несучої системи.
Типи несучих систем.
Недоліки і переваги несучих систем.
4 Контрольні завдання
Дана контрольна робота (КР) має своєю метою закріплення у студентів знань із робочих процесів, що відбуваються в тих чи інших агрегатах і вузлах АТЗ, набути навичок самостійного вибору основних параметрів і деталей АТЗ, вміння практичного розрахунку деталей на міцність, довговічність, стійкість проти спрацювання, нагрівання та ознайомити студентів з основними матеріалами та їх характеристиками, що застосовуються в автомобілебудувзнні.
Виконуючи КР, студент повинен закріпити знання, отримані при вивченні даного курсу.
КР включає в себе п'ять задач, номери яких, згідно останній цифрі шифру наведені в таблиці 4.1 та відповіді на питання, що приводяться нижче у відповідності до моделі, одо приведена в таблиці 4.2. Номер варіанту повинен відповідати порядковому номеру студента у списку академічної групи.
Перед виконанням КР доцільно перевірити глибину знань вивчення відповідних розділів, користуючись контрольними питаннями.
Текст роботи викладається в учнівському зошиті в клітинку у відповідності до діючих нормативних документів, щодо оформлення текстових документів. Рисунки необхідно виконувати олівцем за допомогою креслярських пристосувань.
Рукопис кожної контрольної роботи повинен включати в себе титульний листок, основну частину з короткими і чіткими відповідями на покладені питання і список використаних джерел.
Правильно і в достатньому об'ємі виконану контрольну роботу зберігає ведучий викладач на кафедрі.
Рішення про зарахування КР викладач приймає після співбесіди зі студентом за змістом контрольної роботи.
Варіанти, завдань приведені в таблиці 4.2. Номер вибраного студентом варіанту повинен відповідати порядковому номеру його прізвища в списку академічної групи.
КР повинна містити короткі, чіткі письмові відповіді на питання, які стосуються робочих процесів функціональних елементів - трансмісії і ходової частини з обов'язковим викреслюванням і аналізом кінематичних схем вказаних функціональних елементів.
Таблиця 4.1 - Номери задач для КР
Остання цифра шифру |
Номери задач |
||||
0 |
1 |
4 |
7 |
10 |
13 |
1 |
2 |
3 |
6 |
9 |
12 |
2 |
1 |
5 |
8 |
11 |
14 |
3 |
4 |
8 |
9 |
11 |
14 |
4 |
5 |
7 |
10 |
13 |
15 |
5 |
1 |
2 |
3 |
4 |
6 |
6 |
2 |
7 |
8 |
9 |
14 |
7 |
4 |
7 |
10 |
12 |
15 |
8 |
8 |
11 |
13 |
11 |
19 |
9 |
1 |
2 |
4 |
7 |
9 |
Таблиця 4.2 - Варіанти завдань КР
Номер варіанту |
Марка автомобіля |
Номер варіанту |
Марка автомобіля |
1 |
ЗАЗ-968М |
16 |
ГАЗ-5312 |
2 |
ЗАЗ-1102 |
17 |
ЗИЛ-4331 |
3 |
ВАЗ-2121 |
18 |
КамАЗ - 5320 |
4 |
ВАЗ-2107 |
19 |
УАЗ-451ДМ |
5 |
ВАЗ-2108 |
20 |
ГАЗ - 5204 |
6 |
"Москвич-2140" |
21 |
КаВЗ-685 |
7 |
АЗЛК-2141 |
22 |
ЗИЛ-130-76 |
8 |
ИЖ- 21251 |
23 |
ЗИЛ-133ГЯ |
9 |
ГАЗ-2410 |
24 |
ЗИЛ-4331 |
10 |
ГАЗ-3102 |
25 |
УРАЛ - 4320 |
11 |
ЛуАЗ - 968М |
26 |
КамАЗ - 5320 |
12 |
ВАЗ-2109 |
27 |
МАЗ-5335 |
13 |
УАЗ-469Б |
28 |
МАЗ-6422 |
14 |
РАФ-2203 |
29 |
МАЗ-5432 |
15 |
ПАЗ-672 |
30 |
КрАЗ-257Б1 |
Питання, на які необхідно дати відповіді, наступні:
1) тип трансмісії, встановленої на даному автомобілі;
2) тип зчеплення, його кінематична схема із вказанням основних елементів зчеплення;
3) тип коробки передач, її кінематична схема, основні функціональні елементи коробки;
4) через які елементи передається крутний момент на кожній передачі (схеми передачі моменту);
5) математичні вирази для визначення передавальних чисел на кожній передачі;
6) кінематична схема синхронізатора, основні функціональні елементи;
7) тип і кількість шарнірів в карданній передачі. Кінематична схема карданної передачі;
8) тип головної передачі, її кінематична схема. Математичний вираз для визначення передавального числа;
9) тип встановленого на транспортному засобі диференціала, Його кінематична схема;
10) тип приводу ведучих коліс, кінематична схема прьлоду;
11) кінематичні схеми колісних передач автомобілів ЛуАЗ - 969М; УАЗ -469; МАЗ - 5335; МАЗ - 6422 (5432); ЛиАЗ - 677;
12) математичні вирази для визначення передавальних чисел колісної передачі кожного із типів;
13) кінематична схема і принцип робочого процесу гідромеханічної передачі АТЗ:
- ГАЗ -14 - виконується за варіантом 1,5,9,13,17,21,25,29;
- ЗИЛ - 4104 - виконуємся за варіантом 2,6,10,14,18,22,26,30;
- ЛАЗ - 4202 (ЛиАЗ - 677) - виконується за варіантом 3,7,11,15,19,23,27;
- БелАЗ - 7522 (7523) - виконується за варіантом 4,3,12,16,20,24,28;
14) тип несучої системи на автомобілі. Переваги і недоліки несучої системи даного типу;
15) типи мостів, що встановлені на автомобілі;
16) тип напрямного пристрою. Схема передачі зусилля від ведучих коліс до остова і від кггова до ведомих коліс;
17) кінематичні схеми пружних елементів підвіски передніх і задніх коліс;
18) тип і кількість амортизаторів, що встановлені на одному автомобілі. Кінематична схема амортизатора;
19) наявність на автомобілі. стабілізатора поперечної стійкості, кінематична схема стабілізатора;
20) тип і конструктивні особливості коліс, що встановлені на даному автомобілі;
21) позначення і установка коліс. Що означає кожна цифра, що входить в маркування? Тип рисунка протектора. Кількість шарів корда. Позначення обода. Зовнішній діаметр і ширина профіля шини. Статичний радіус колеса. Максимально допустиме значення навантаження на колесо і швидкість руху;
22) тип рульової передачі, що встановлена на даному автомобілі, її передавальне число;
23) наявність підсилювача рульового керування, місце його установки;
24) кінематична схема рульового керування;
25) які типи гальмових систем встановлені на даному автомобілі?
26) схеми сил і моментів, що діють в гальмових механізмах передніх коліс;
27) схеми сил і моментів, що діють в гальмових механізмах задніх коліс;
28) схема гальмового приводу робочої гальмової системи, математичний вираз для визначення передавального числа приводу;
29) схема гальмового приводу стоянкової гальмової сис.гми, математичний вираз для визначення передавального числа приводу;
30) наявність підсилювача гальмового приводу, його кінематична схема;
31) наявність регулювальних пристроїв в гальмових механізмах і гальмовому приводі, обливості їх робочого процесу, кінематичні схеми;
32) наявність в гальмовому приводі пружинного енергоакумулятора. Особливості його робочого процесу, кінематична схема.
Задача №1. Визначити ударні незавантаження в зубцях зубчастих коліс коробки передач при вмиканні 2; 3; 4 передач незавантаженого і повністю завантаженого автомобіля для двох випадків:
1) без вмикання зчеплення;
2) при вмиканні зчеплення.
Співставити отримані результати. Для розрахунків вважати що в процесі розгону автомобіля на всіх передачах частота обертання веденого вала. Вихідні дані для розв'язування задачі наведено в таблиці 4.3.
Задача №2. Для зчеплення заданого автомобіля визначити загальну силу натискних пружин і питомий тиск на првер.хні тертя. Як зміняться ці параметри, якщо коефіцієнт запасу зчеплення зменшиться на 20 %? Взяти коефіцієнт тертя μ = 0,3. Вихідні дані для розв'язування задачі наведено в таблиці 4.3.
Задача №3. Визначити основні параметри натискної пружини зчеплення, максимальне навантаження в ній та побудувати на міліметровому папері характеристику пружини. На характеристиці вказати точки, що відповідають увімкненому і вимкненому стану зчеплення. Для розв'язування задачі скористайтесь результатами задачі №2 та даними таблиці 4.3.
Задача №4. Визначити повну і питому роботу буксування зчеплення, а також підвищення температури натискного диску за одне вмикання зчеплення. Для розрахунків вважати, що діаметри натискного диска дорівнюють відповідним діаметрам фрикційних кілець, товщина диска в 5 разів більша, ніж товщина фрикційного кільця. Решту даних взяти з таблиці 4.3.
Задача №5. Визначити напруження згинання та зрізування в шліцах маточини веденого диска зчеплення. Порівняти їх з допустимими. Для розрахунків взяти коефіцієнт точності прилягання шліців α = 0,75. Вихідні дані для розв'язування задачі наведено в таблиці 4.3.
Задача №6. Накреслити схему приводу управління зчепленням, нанести всі необхідні розміри. Визначити максимальне зусилля на педалі і порівняти його з допустимими. Для розв'язування задачі скористатися результатами задачі №2 та даними таблиці 4.3.
Задача №7. Для коробки передач заданого автомобіля визначити мінімально допустиму міжосьову віддаль і порівняти її з дійсною. Прийняти кут зачеплення α = 20, кут нахилу зубців косозубих коліс взяти за прототипом, необхідні дані для розв'язування задачі наведено в таблиці 4.3 і 4.4.
Задача №8. Визначити модуль зубчастих коліс пар постійного зачеплення коробки передач заданого автомобіля. Дані для розв'язування задачі наведено в таблиці 4.3 і 4.4.
Задача №9. Визначити ширину, кут нахилу та число зубів пари зубчастих коліс коробки передач. За основу взяти дійсні міжосьову віддаль та модуль зубчастих коліс. Дані для розрахунку наведено в таблиці 4.4.
Задача №10. Визначити геометричні розміри пари та зусилля в зачепленні даної пари зубчастих коліс коробки передач. Для розрахунку дані наведено в таблиці 4.4 та в [2.5].
Задача №11. Розрахувати на конкретну витривалість активні поверхні зубців даної пари зубчастих коліс. Дані для розрахунку коробки передач наведено в таблиці 4.4.
Задача №12. Розрахувати зубці заданої пари зубчастих коліс на внносливість при згинанні. Дані для розрахунку наведено в таблиці 4.4 та в [2.5].
Задача №13. Розрахувати задану пару зубчастих коліс на контактну міцність та на згинання при дії максимального навантаження. Коефіцієнти максимального динамічного навантаження дорівнюють 1,5. Дані для розрахунку наведено в таблиці 4.3 та в [2.5].
Задача №14. Визначити прогин заданого валу коробки передач на заданій передачі у вертикальній площині, та порівняти його з допустимими. Дані для розрахунку наведено в таблиці 4.3 та в [2.5].
Задача №15. Визначити кут перекосу зубчастого колеса постійного зачеплення на проміжному валу коробки передач у вертикальній площині та порівняти його з допустимим.
Задача №16. Розрахувати та вибрати задній підшипник вторинного вала коробки передач. Дані для розрахунку наведено в таблиці 4.3 і 4.4.
Задача №17. Визначити зусилля синхронізацій, зусилля на важелі перемикання передач, та питому роботу буксування заданого синхронізатора коробки Передач. Дані для розв'язування задачі наведено в таблиці 4.4.
Задача №18. Визначити максимальні напруження, розтягу-стискання і сумарне напруження, а також кут закручення карданного вала, і порівняти отримані значення з допустимими., Вихідні дані наведені в таблиці 4.5. Даних, яких не вистачає, взяти з таблиці 4.3 і 4.4.
Задача №19. Розрахувати тип хрестовини та голкові підшипники карданного шарніру. Дані для розрахунку наведені в таблиці 4.5. Даних, яких не вистачає, брати з таблиці 4.3 і 4,4.
Задача №20. Визначити критичну частоту обертання карданного вала та коефіцієнти запасу за критичними обертами. Вважати, що nm = nn. Дані для обрахунку наведені в таблиці 4.5. Даних, яких не вистачає, брати з таблиці 4.3 і 4.4.
Примітка: Розрахункові схеми карданного вала та схема хрестовини приведені відповідно на рисунку 1 і 2.
Р
исунок

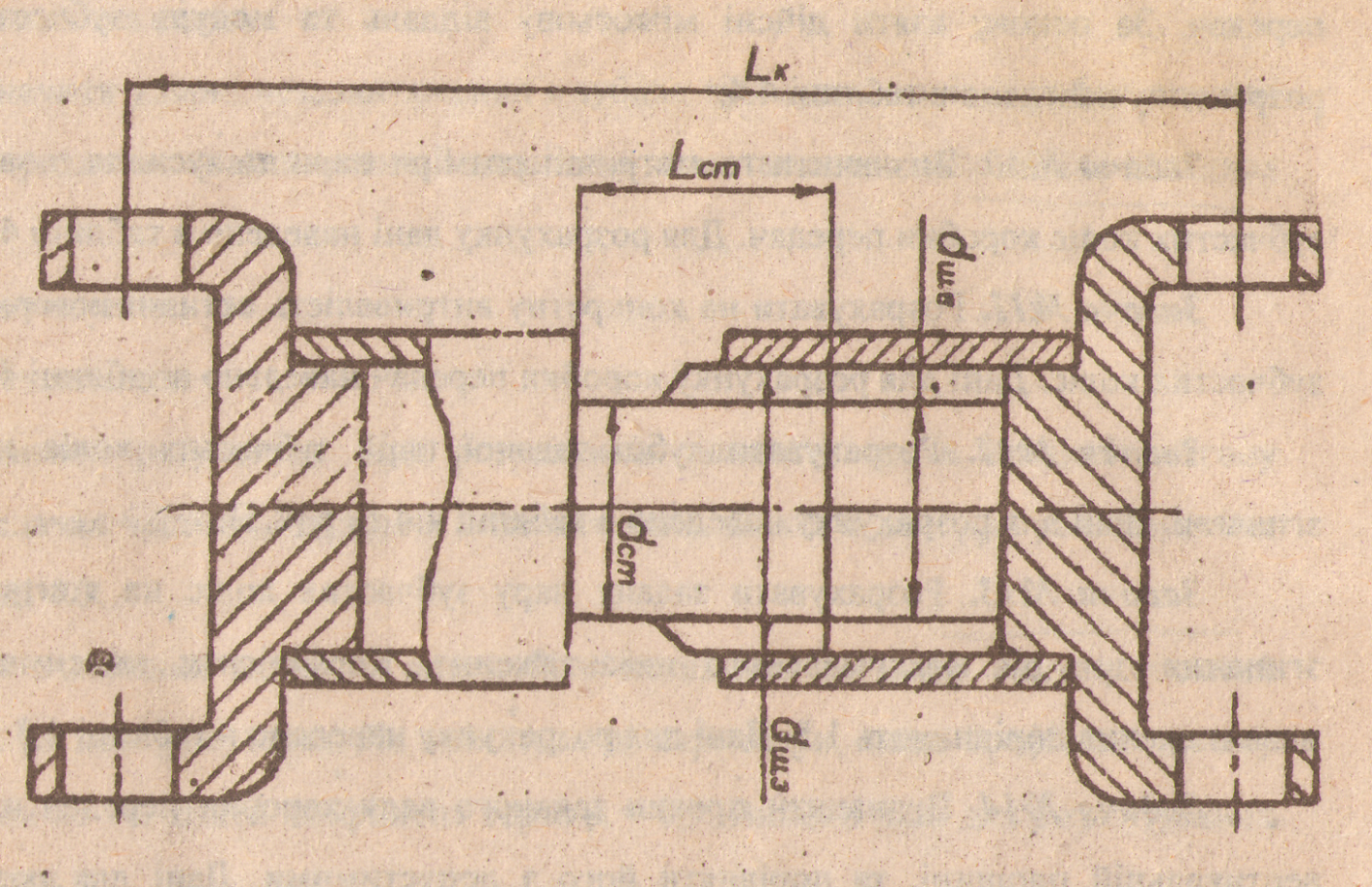

1 - Розрахункова схема карданного вала

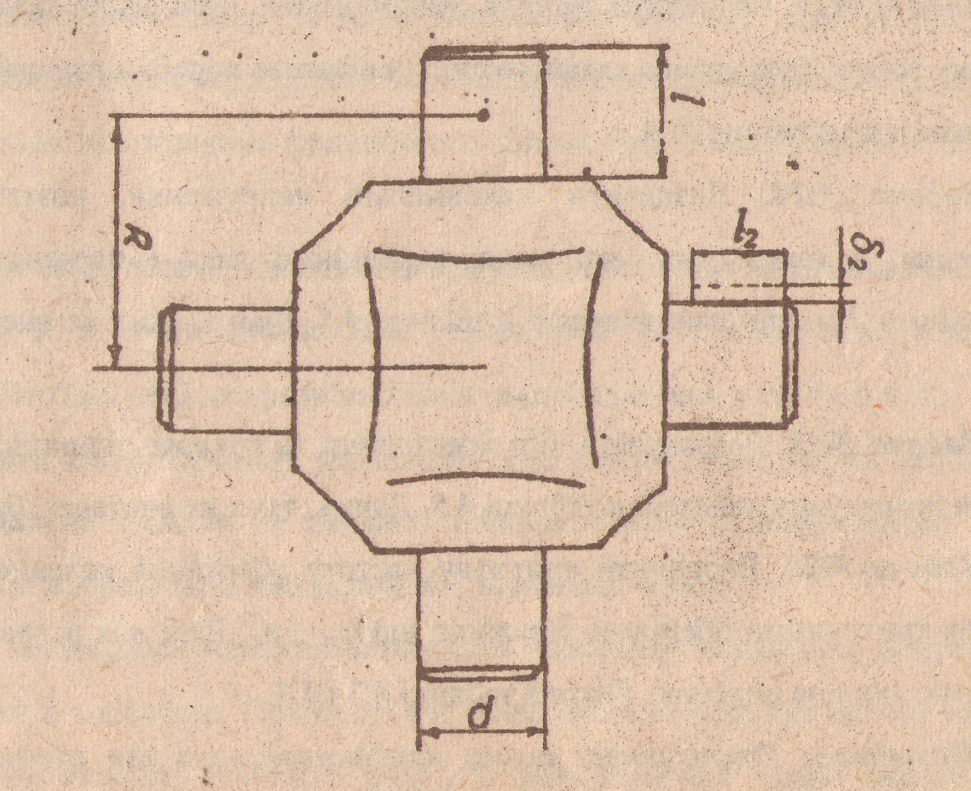

Рисунок 2 - Розрахункова схема хрестовини
Таблиця 4.3 – Дані до задачі № 1 – 6
Перед- остання цифра шифру |
Автомобіль |
Ма, кг |
М3, кг |
L, м |
rк, м |
Mеmax Hм |
nм, хв-1 |
nn, хв-1 |
ηт |
Ім , кг·м2 |
І0, кг·м2 |
β |
U0 |
Uk1 |
Uk2 |
|
0 |
ВАЗ-2106 |
1445 |
783 |
2,424 |
0,278 |
121,6 |
3000 |
5400 |
0,92 |
0,2 |
0,07 |
2,0 |
4,1 |
3,24 |
1,98 |
|
1 |
ВАЗ-2107 |
1430 |
774 |
2,424 |
0,278 |
105,9 |
3500 |
5600 |
0,92 |
0,21 |
0,08 |
1,85 |
4,1 |
3,67 |
2,1 |
|
2 |
ВАЗ-2121 |
1550 |
800 |
2,2 |
0,322 |
121,6 |
3000 |
5400 |
0,89 |
0,24 |
0,01 |
1,44 |
4,3 |
3,242 |
1,989 |
|
3 |
АЗЛК-2140 |
1495 |
810 |
2,4 |
0,28 |
107,9 |
3500 |
5800 |
0,91 |
0,26 |
0,01 |
1,57 |
3,9 |
3,49 |
2,04 |
|
4 |
ГАЗ-3102 |
1870 |
980 |
2,8 |
0,31 |
182,0 |
2600 |
4750 |
0,9 |
0,4 |
0,018 |
1,55 |
3,9 |
3,5 |
2,26 |
|
5 |
ГАЗ-53 |
7400 |
5590 |
3,7 |
0,465 |
284,4 |
2100 |
3200 |
0,9 |
0,52 |
0,02 |
1,81 |
6,83 |
6,55 |
3,09 |
|
6 |
ЗИЛ-130-76 |
10525 |
7900 |
3,8 |
0,476 |
402,0 |
1900 |
3200 |
0,9 |
1,02 |
0,04 |
2,15 |
6,32 |
7,44 |
4,1 |
|
7 |
КамАЗ-5320 |
15305 |
10930 |
3,19+1,32 |
0,488 |
637,4 |
1600 |
2600 |
0,9 |
4,1 |
0,14 |
2,0 |
7,22 |
7.82 |
4,03 |
|
8 |
МАЗ-5335 |
14950 |
10000 |
3,95 |
0,505 |
666,8 |
1500.. |
2100 |
0,9 |
3,8 |
0,1 |
2,35 |
7,24 |
5,26 |
2,9 |
|
9 |
КрАЗ-257 |
22500 |
18000 |
5,05+2,4 |
0,525 |
882,6 |
1500 |
2100 |
0,86 |
4,3 |
0,15 |
2,14 |
8.21 |
5,26 |
2,9 |
Умовні позначення величин: Ма - маса автомобіля; М3 - маса, що припадає на задню вісь; L - база автомобіля;
rк - радіус кочення колеса; Memax - максимальний крутний момент двигуна; nм - частота обертання колінчастого вала при максимальному крутному моменті; nn - номінальна частота обертання колінчастого вала двигуна; ηт - ККД трансмісії; Iм, І0 - відповідно моменти інерції маховика та автомобіля; β -коефіцієнт запасу зчеплення; U0, Uk1, Uk2 - відповідно передавальні відношення головної передачі та коробки передач на І і II передачах.
Таблиця 4.4. - Дані до задач № 7-17.
Остання цифра шифру |
Автомобіль |
β |
Пара зубчатих коліс, що розраховується |
Вал коробки передач, що розраховується |
Синхронізатор передачі, що розраховується |
0 |
ВАЗ-2106 |
1,7 |
II |
Ведений |
II |
1 |
ВАЗ-2107 |
1,67 |
III |
Проміжний |
III |
2 |
ВАЗ-2121 |
1,47 |
II |
Ведений |
II |
3 |
АЗЛК-2140 |
1,59 |
III |
Проміжний |
III |
4 |
ГАЗ-3102 |
1,81 |
II |
Ведений |
II |
5 |
ГАЗ - 53 |
2,41 |
III |
Проміжний |
III |
6 |
ЗИЛ-130-76 |
2,15 |
II |
Ведений |
II |
7 |
КамАЗ-5320 |
1,84 |
III |
Проміжний |
III |
8 |
МАЗ-5335 |
1,36 |
II |
Ведений |
II |
9 |
КрАЗ-257 |
1,36 |
III |
Проміжний |
III |
Таблиця 4.5 - Дані до задач № 18 - 20
Передостання цифра шифру |
Автомобіль |
d, мм |
D, мм |
Lk, мм |
Lст, мм |
dcт, мм |
dш.в, мм |
dш.ве, мм |
Параметри карданного шарніра |
|||||
R, мм |
d, мм |
l, мм |
ir |
δ2, мм |
l2, мм |
|||||||||
0 |
ВАЗ-2106 |
66 |
70 |
785 |
180 |
ЗО |
28 |
34 |
23 |
15 |
11 |
24 |
2,5 |
8 |
1 |
ВАЗ-2107 |
66 |
70 |
780 |
170 |
28 |
28 |
34 |
23 |
15 |
11 |
24 |
2,5 |
8 |
2 |
ВАЗ-2121 |
66 |
70 |
843 |
140 |
24 |
22 |
28 |
23 |
15 |
11 |
24 |
2,5 |
9 |
3 |
АЗЛК-2140 |
71 |
74,6 |
1164 |
190 |
36 |
36 |
42 |
26 |
16 |
20 |
26 |
2,5 |
10 |
4 |
ГАЗ -3102 |
69 |
74 |
1208 |
200 |
48 |
46 |
54 |
33 |
16 |
23 |
26 |
3 |
13 |
5 |
ГАЗ-53 |
71 |
75 |
1295 |
230 |
54 |
52 |
60 |
34 |
20 |
25 |
26 |
3 |
13 |
6 |
ЗИЛ-130-76 |
71 |
77 |
1425 |
280 |
56 |
56 |
65 |
48 |
23 |
25 |
28 |
3 |
14 |
7 |
КамАЗ-5320 |
82 |
89 |
862 |
210 |
65 |
62 |
72 |
46 |
30 |
30 |
36 |
4 |
15 |
8 |
МАЗ - 5335 |
82 |
89 |
1704 |
310 |
64 |
62 |
72 |
45 |
30 |
30 |
38 |
4 |
12 |
9 |
КрАЗ-257 |
82 |
89 |
1168 |
220 |
64 |
62 |
72 |
46 |
30 |
30 |
36 |
4 |
15 |
Умовні позначення величин: D - зовнішній діаметр карданного вала; d - внутрішній діаметр карданного вала; іr - кількість голок в підшипнику карданногошарніра. Інші умовні позначення приведені на рисунку 1,2.
